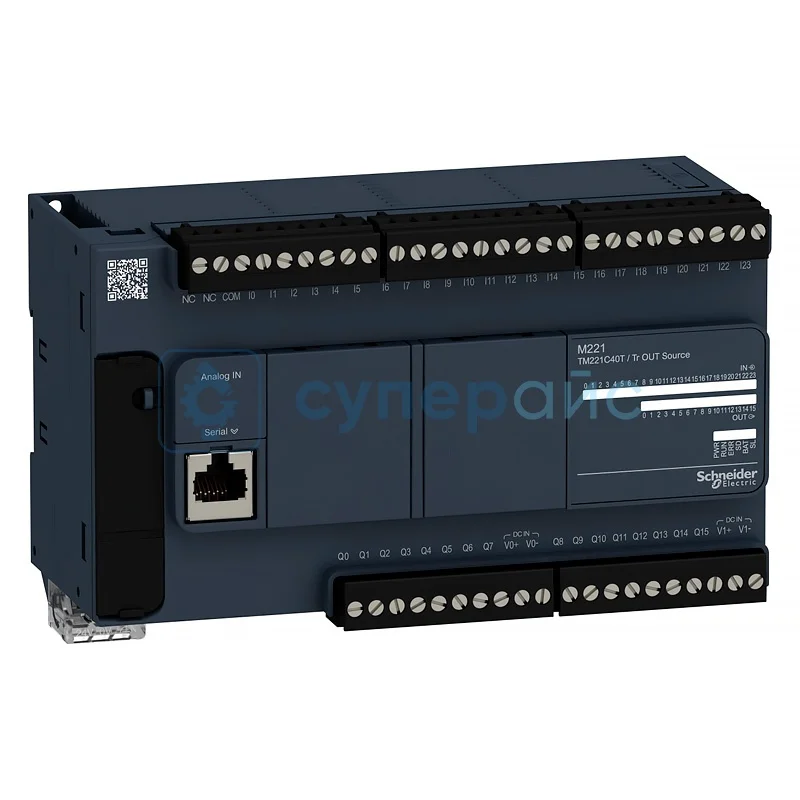

Контроллер на DIN рейку Schneider Electric TM221C40T
Артикул (код товара): 29026
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
18 760 ₽
18 760 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
29026
Модель (серия)
TM221C40T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221C40T
Артикул (код товара)
29026
Модель (серия)
TM221C40T
Страна производства
Китай
Гарантия, мес.
12
Серия
Вес (кг)
0,75
Сложность
2
Описание Schneider Electric TM221C40T
Технические характеристики Schneider Electric TM221C40T
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
24 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
16 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 40 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
16 Вт 24 В с макс количеством модулей расширения входов / выходов 4,1 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,3 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа, 3 мс для входа, 12 мс для входа |
| Логика дискретного выхода | положительная логика |
| Максимальный ток на выход | 4 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Защита от | перегрузки, короткого замыкания 1 А |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный измеритель частоты двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485 последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485 USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 160 мм |
| Габариты упаковки | 205 х 135 х 110 мм |
| Вес нетто | 450 г |
| Вес брутто | 730 г |
| Комплектация | контроллер Schneider Electric TM221C40T – 1 шт |
Контроллер Schneider Electric TM221C40T: Компактная Сила Автоматизации
Контроллер на DIN рейку Schneider Electric TM221C40T — идеальное решение для задач промышленной автоматизации. Он сочетает высокую производительность (0.2 мкс на инструкцию) с компактными габаритами (90x70x160 мм), экономя место в шкафу управления. Его 24 дискретных входа и 16 транзисторных выходов (0.5 А) поддерживают быстрые операции (до 100 кГц на Q0-Q1), что критично для систем управления двигателями и датчиками.
Ключевые особенности TM221C40T:
- Гибкость ввода/вывода: Поддержка 7 локальных или 14 удаленных модулей расширения.
- Скорость обработки: 4 быстрых входа (100 кГц) для точного счёта и измерения частоты.
- Универсальные интерфейсы: 2 порта RS485/RS232, USB 2.0, слот для карты памяти SD (2 ГБ).
- Надёжная защита: Устойчивость к помехам (8 кВ ESD, 2 кВ импульсным скачкам).
- Энергоэффективность: Потребление ≤16 Вт при работе с расширениями.
Количество дискретных входов / выходов (40 точек) оптимизировано для средних задач: от управления конвейерами до мониторинга технологических параметров. Встроенные функции (PWM, PLS, Modbus Master/Slave) упрощают интеграцию с датчиками и ЧПУ. Тип дискретного выхода (транзисторный) гарантирует долгий срок службы в циклических режимах, исключая износ механических реле.
Контроллер сохраняет данные 1 год без питания (батарея CR2032) и работает при экстремальных температурах (-10°C...+55°C). Его защита от КЗ и перегрузок снижает риски аварий. Программирование через EcoStruxure Machine Expert обеспечивает интуитивную настройку логики.
Транзисторный модуль TM221C40T — эталон для проектов, где важны плотность монтажа, скорость отклика и совместимость с Modbus. Он заменяет громоздкие ПЛК, предлагая профессиональный функционал в форм-факторе DIN-рейки.
Документация и ПО Schneider Electric TM221C40T
Название
Язык
Версия
Размер и тип
Руководство по конфигурированию логического контроллера Modicon серии M221
Язык:
Русский
Размер и тип:
2,37 МБ,
pdf
