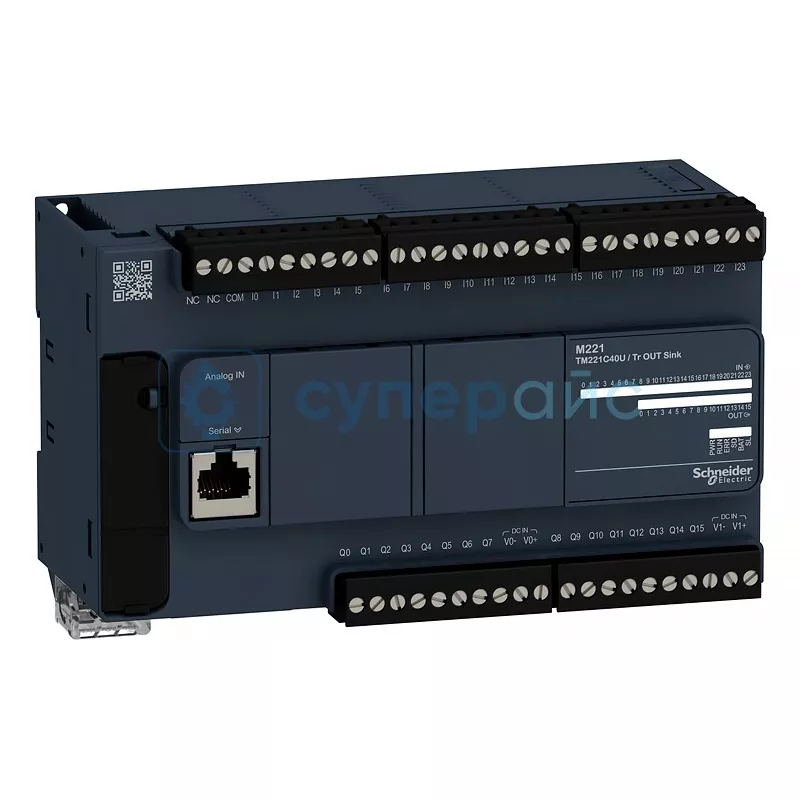

Логический контроллер Schneider Electric TM221C40U
Артикул (код товара): 29027
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
41 430 ₽
41 430 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
29027
Модель (серия)
TM221C40U
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221C40U
Артикул (код товара)
29027
Модель (серия)
TM221C40U
Страна производства
Китай
Гарантия, мес.
12
Серия
Вес (кг)
0,85
Сложность
2
Описание Schneider Electric TM221C40U
Технические характеристики Schneider Electric TM221C40U
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
24 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
16 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 40 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
16 Вт 24 В с макс количеством модулей расширения входов / выходов 4,1 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,3 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа, 3 мс для входа, 12 мс для входа |
| Логика дискретного выхода | отрицательная логика |
| Максимальный ток на выход | 4 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный измеритель частоты двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485 последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485 USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 160 мм |
| Габариты упаковки | 143 х 210 х 112 мм |
| Вес нетто | 630 г |
| Вес брутто | 850 г |
| Комплектация | контроллер Schneider Electric TM221C40U – 1 шт |
Контроллер TM221C40U: Modicon M221 для Автоматизации
Транзисторный контроллер Schneider Electric TM221C40U — ядро линейки Modicon M221, созданное для задач управления с высокими требованиями к скорости и надежности. Работая от номинального напряжения сети 24 В DC, он объединяет 24 дискретных входа (4 быстрых до 100 кГц) и 16 транзисторных выходов (0.5 А), обеспечивая гибкость подключения датчиков и исполнительных устройств.
Тип дискретного выхода и входа поддерживает конфигурацию "источник/приемник", упрощая интеграцию в существующие системы. Компактный корпус (90x70x160 мм) со степенью защиты IP20 предназначен для монтажа в шкафы управления.
Ключевые преимущества для инженера:
- Скорость обработки: Время выполнения инструкции 0.2 мкс + быстрые входы/выходы (5 мкс) для задач ПЛК, требующих минимальной задержки.
- Расширяемость: Поддержка до 7 локальных или 14 удаленных модулей ввода/вывода для масштабирования системы.
- Специализированные функции: Встроенные генераторы частоты, ШИМ (PWM), счетчики HSC (100 кГц) для управления двигателями и позиционирования.
- Простая диагностика: Встроенные интерфейсы (USB 2.0, RS232/485, Modbus) для быстрого программирования и отладки через SoMachine Basic.
Schneider Electric модуль TM221C40U идеален для управления конвейерами, упаковочными линиями, насосными станциями и светотехническими установками. Его ток дискретного выхода (0.5 А) позволяет напрямую коммутировать реле, соленоиды и маломощные двигатели без дополнительных усилителей.
Память (256 КБ ОЗУ + опциональная SD до 2 ГБ) хранит программы и данные, а устойчивость к помехам (8 кВ ESD, 2 кВ импульсным помехам) гарантирует стабильную работу в промышленной среде. Это решение сочетает производительность премиум-класса с доступностью для массовых проектов автоматизации.
Документация и ПО Schneider Electric TM221C40U
Название
Язык
Версия
Размер и тип
Руководство по конфигурированию логического контроллера Modicon серии M221
Язык:
Русский
Размер и тип:
2,37 МБ,
pdf
