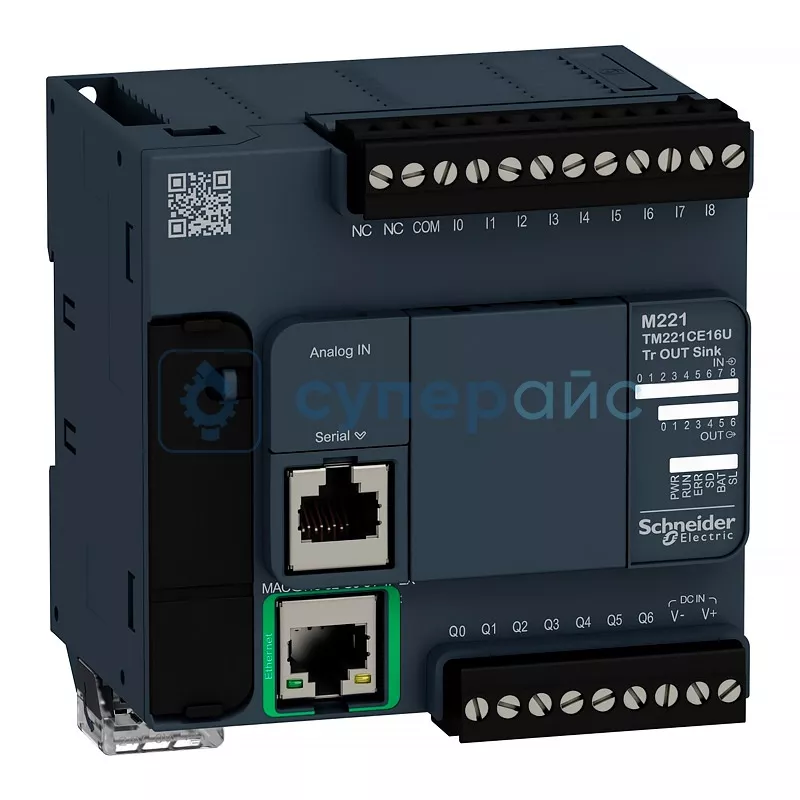

Контроллер многофункциональный Schneider Electric TM221CE16U
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221CE16U
Описание Schneider Electric TM221CE16U
Технические характеристики Schneider Electric TM221CE16U
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
9 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
7 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 16 |
| Модуль количества вх. / вых. расширений |
4 (местных вх. / вых. архитектурных); 11 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
11 Вт 24 В с макс количеством модулей расширения входов / выходов 4,6 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,325 А 5 В шина расширения 0,12 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа, 3 мс для входа, 12 мс для входа |
| Логика дискретного выхода | отрицательная логика |
| Максимальный ток на выход | 3,5 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
USB порт с mini USB 2.0 неизолированный последовательный канал RJ45, RS232 / RS485 Ethernet RJ45 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Служба связи |
DCHP-клиент адаптер Ethernet / IP сервер Modbus TCP подключенное устройство клиент Modbus TCP |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 95 мм |
| Габариты упаковки | 110 х 140 х 140 мм |
| Вес нетто | 650 г |
| Вес брутто | 700 г |
| Комплектация | контроллер Schneider Electric TM221CE16U – 1 шт |
Schneider Electric TM221CE16U: Высокопроизводительная Автоматизация
Реле контроля Schneider Electric TM221CE16U — высокопроизводительный ПЛК серии Modicon M221, созданный для задач малой и средней сложности. Работая от номинального напряжения сети 24 В, он объединяет 16 дискретных точек (9 входов, 7 транзисторных выходов) в корпусе размером 90×70×95 мм. Тип дискретного выхода (транзисторный) обеспечивает долговечность при частых переключениях, а ток дискретного выхода 0.5 А подходит для управления реле, соленоидами и световыми индикаторами.
Ключевые преимущества:
- Скорость и точность: Время обработки команды — 0.2 мкс, 4 быстрых входа (100 кГц) для счётчиков и энкодеров.
- Гибкость расширения: Поддержка до 11 удалённых модулей ввода/вывода через RS485 или Ethernet.
- Промышленная надёжность: Защита от помех (8 кВ ESD), работа при -10°C...+55°C и влажности до 95%.
- Современные интерфейсы: USB, Ethernet (Modbus TCP), RS232/RS485 для интеграции в SCADA-системы.
- Лёгкое программирование: Встроенные функции PWM, PLS, HSC и поддержка SD-карт (2 ГБ) для хранения проектов.
Контроллер идеален для автоматизации конвейеров, систем вентиляции и упаковочных линий. Встроенные быстрые выходы (100 кГц) позволяют реализовать точное управление шаговыми двигателями, а поддержка Ethernet/IP упрощает подключение к промышленным сетям. Малый расход энергии (до 11 Вт) и резервное питание от батареи CR2032 (1 год) гарантируют бесперебойность процессов.
Контроллер 24 В TM221CE16U сочетает компактность с профессиональным функционалом, предлагая оптимальное решение для модернизации оборудования без переплат. Это надёжный партнёр для задач, где критичны скорость отклика и устойчивость к жестким условиям эксплуатации.
