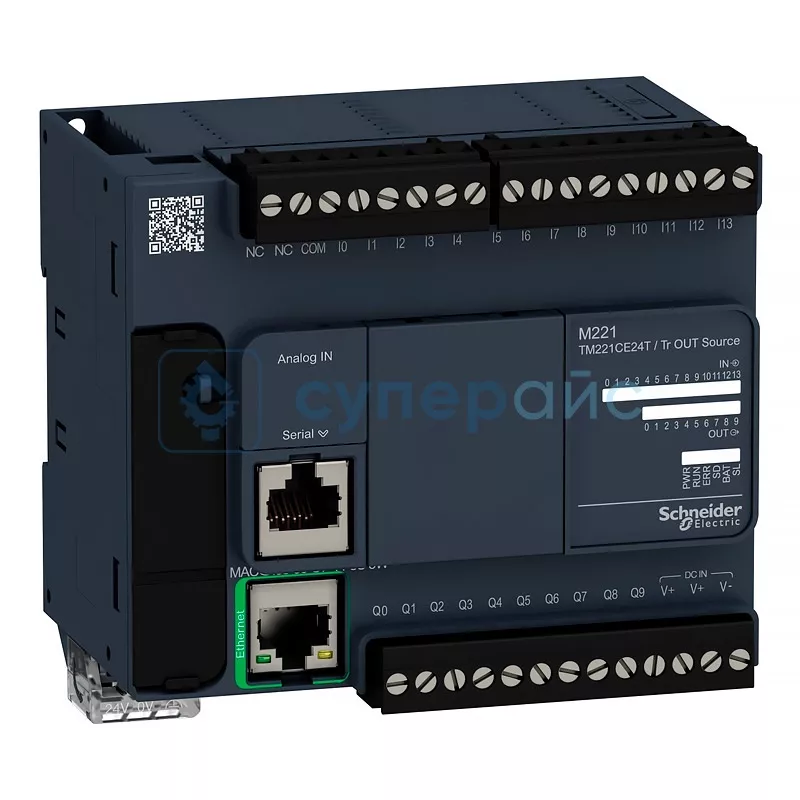

Программируемый контроллер Schneider Electric TM221CE24T
Артикул (код товара): 29032
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
29 050 ₽
29 050 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
29032
Модель (серия)
TM221CE24T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221CE24T
Артикул (код товара)
29032
Модель (серия)
TM221CE24T
Страна производства
Китай
Гарантия, мес.
12
Серия
Вес (кг)
0,65
Сложность
2
Описание Schneider Electric TM221CE24T
Технические характеристики Schneider Electric TM221CE24T
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
14 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
10 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
14 Вт 24 В с макс количеством модулей расширения входов / выходов 4,8 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,2 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа, 3 мс для входа, 12 мс для входа |
| Логика дискретного выхода | положительная логика |
| Максимальный ток на выход | 5 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Защита от | перегрузки, короткого замыкания 1 А |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
USB порт с mini USB 2.0 неизолированный последовательный канал RJ45, RS232 / RS485 Ethernet RJ45 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Служба связи |
DCHP-клиент адаптер Ethernet / IP сервер Modbus TCP подключенное устройство клиент Modbus TCP |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 110 мм |
| Габариты упаковки | 111 х 141 х 156 мм |
| Вес нетто | 400 г |
| Вес брутто | 650 г |
| Комплектация | контроллер Schneider Electric TM221CE24T – 1 шт |
Контроллер Schneider Electric TM221CE24T: Надежность в компактном исполнении
Программируемый контроллер ПЛК Schneider Electric серии TM221 представляет собой современное решение для автоматизации малых и средних технологических процессов. Модуль управления Schneider Electric TM221CE24T, выполненный в компактном корпусе, сочетает расширенный функционал с высокой степенью надежности. Устройство предназначено для работы в системах, требующих быстрого отклика и точного управления дискретными сигналами.
Преимущества контроллера:
- Высокая плотность монтажа: 14 дискретных входов (включая 4 быстрых) и 10 транзисторных выходов в одном корпусе.
- Производительная архитектура с временем выполнения инструкции 0.2 мкс, подходящая для задач быстрого контроля.
- Встроенные высокоскоростные счетчики (HSC) с частотой до 100 кГц для точного учета импульсов.
- Комплексная защита от короткого замыкания и перегрузки на выходных цепях.
- Гибкие коммуникационные возможности: встроенные порты Ethernet, RS-232/485 и USB для интеграции в сеть.
Технические особенности и функциональность
Логический контроллер TM221CE24T относится к серии Modicon M221 и питается от напряжения 24 В постоянного тока. Ток дискретного выхода составляет 0.5 А, что достаточно для управления клапанами, реле и другими исполнительными устройствами. Наличие быстрых входов и выходов позволяет реализовать функции широтно-импульсной модуляции (PWM) и генерации импульсных последовательностей.
Контроллер поддерживает подключение до 7 локальных или 14 удаленных модулей расширения, что увеличивает количество доступных точек ввода/вывода. Встроенная память объемом 256 КБ и возможность использования SD-карт до 2 ГБ предлагают хранение данных и программ.
Области применения и надежность
Данный программируемый контроллер ПЛК подходит для широкого спектра задач:
- Автоматизация станков и манипуляторов.
- Управление конвейерными линиями и упаковочным оборудованием.
- Реализация систем освещения и вентиляции (HVAC).
- Создание гибких производственных ячеек.
Устройство отличается повышенной стойкостью к электромагнитным помехам и соответствует строгим промышленным стандартам. Степень защиты IP20 обеспечивает надежную работу в условиях цеха, а широкий температурный диапазон эксплуатации (от -10°C до +55°C) гарантирует стабильность в различных производственных средах.
Модуль управления Schneider Electric TM221CE24T представляет собой сбалансированное решение, предлагающее соотношение производительности, функциональности и компактности для систем промышленной автоматизации.
Документация и ПО Schneider Electric TM221CE24T
Название
Язык
Версия
Размер и тип
Руководство по конфигурированию логического контроллера Modicon серии M221
Язык:
Русский
Размер и тип:
2,37 МБ,
pdf
