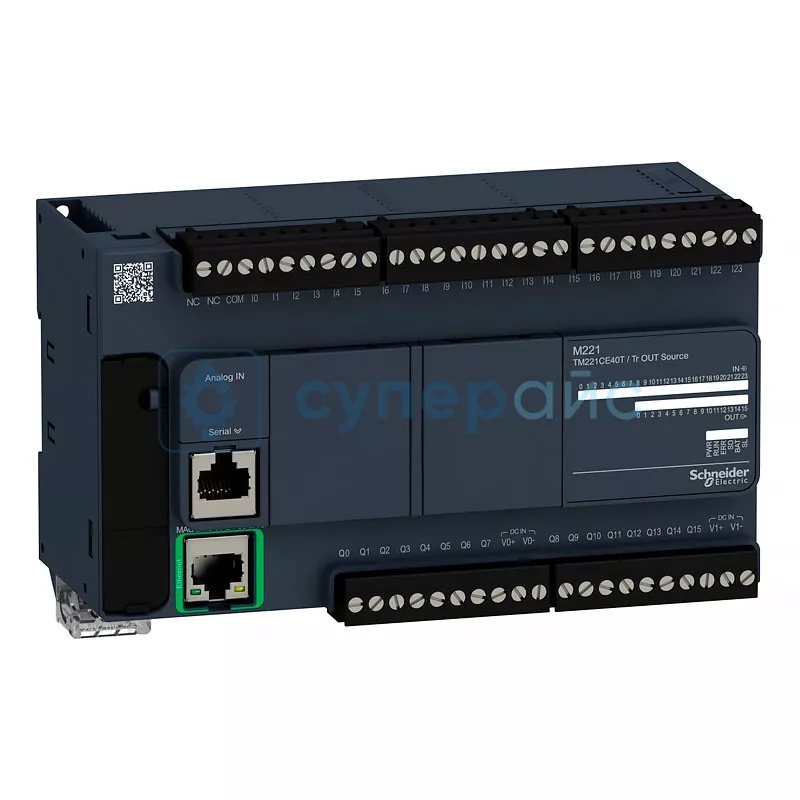

Контроллер на DIN рейку Schneider Electric TM221CE40T
Код товара: 29035
Гарантия 12 месяцев
О товаре Время выполнения 1 инструкции 0,2 мкс
Дискретные входы: 24
Дискретные выходы: 16
Тип дискретного выхода: транзисторный
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Время выполнения 1 инструкции 0,2 мкс
Дискретные входы: 24
Дискретные выходы: 16
Тип дискретного выхода: транзисторный
Технические характеристики Schneider Electric TM221CE40T
| Серия | Modicon M221 |
| Номинальное напряжение сети | 24 В |
| Количество дискретных входов |
24 дискретных входов 4 быстрых входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
16 транзисторных 2 быстрых |
| Напряжение дискретного выхода | 24 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 40 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пусковой ток | 35 А |
| Максимальна потребляемая мощность |
17 Вт 24 В с макс количеством модулей расширения входов / выходов 4,9 Вт 24 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,3 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа 5 мкс включение, выключение, Q0, Q1 для выхода 50 мкс включение, выключение, Q2, Q3 для выхода 300 мкс включение, выключение, другие клемма(ы) для выхода |
| Конфигурируемое время фильтрования | 0 мс для входа, 3 мс для входа, 12 мс для входа |
| Логика дискретного выхода | положительная логика |
| Максимальный ток на выход | 4 А |
| Выходная частота |
100 кГц быстрый выход (PWM / PLS) Q0 - Q1 5 кГц выход Q2 - Q3 0,1 кГц выход Q4 - Q6 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Максимальный ток утечки | транзисторный выход 0,1 мА |
| Максимальное падение напряжения | < 1 В |
| Максимальная мощность | < 12 Вт |
| Защита от | перегрузки, короткого замыкания 1 А |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Поддерживаемые функции | генератор частот, PWM, PLS |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
USB порт с mini USB 2.0 неизолированный последовательный канал RJ45, RS232 / RS485 Ethernet RJ45 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Служба связи |
DCHP-клиент адаптер Ethernet / IP сервер Modbus TCP подключенное устройство клиент Modbus TCP |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 160 мм |
| Габариты упаковки | 111 х 142 х 210 мм |
| Вес нетто | 450 г |
| Вес брутто | 750 г |
| Комплектация | контроллер Schneider Electric TM221CE40T – 1 шт |
Контроллер на DIN рейку Schneider Electric TM221CE40T: надежное решение для автоматизации
Программируемый контроллер на DIN рейку Schneider Electric TM221CE40T представляет собой современное устройство для промышленной автоматизации. Этот компактный модуль предназначен для монтажа в стандартные электрощиты и обладает впечатляющими характеристиками. С его помощью можно управлять различными технологическими процессами благодаря производительности и расширенным функциональным возможностям.
Особенности контроллера:
- Скорость обработки команд - 0,2 мкс на одну инструкцию
- Компактное исполнение для монтажа на стандартную DIN-рейку
- Расширенные коммуникационные возможности
- Поддержка промышленных протоколов
- Простота программирования и настройки
Устройство оснащено 24 дискретными входами и 16 выходами, что предлагает надежное взаимодействие с различными датчиками и исполнительными механизмами. Контроллер устойчив к электромагнитным помехам и соответствует строгим промышленным стандартам. Встроенные интерфейсы включают Ethernet, USB и последовательные порты для легкой интеграции в существующие системы автоматизации.
Технические преимущества модели:
- Процессор с объемом памяти 256 Кбайт
- Возможность расширения системы дополнительными модулями
- Поддержка высокоскоростных счетчиков и ШИМ-регулирования
- Диапазон рабочих температур от -10°C до +55°C
- Защита от перегрузок и короткого замыкания
Контроллер на DIN рейку TM221CE40T подходит для создания распределенных систем управления в промышленности, энергетике и строительстве. Его транзисторные модули выходов гарантируют высокую частоту переключения до 100 кГц, что важно для задач точного позиционирования и регулирования. Устройство поддерживает основные протоколы связи, включая Modbus TCP и Ethernet/IP, предлагая интеграцию в современные SCADA-системы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
