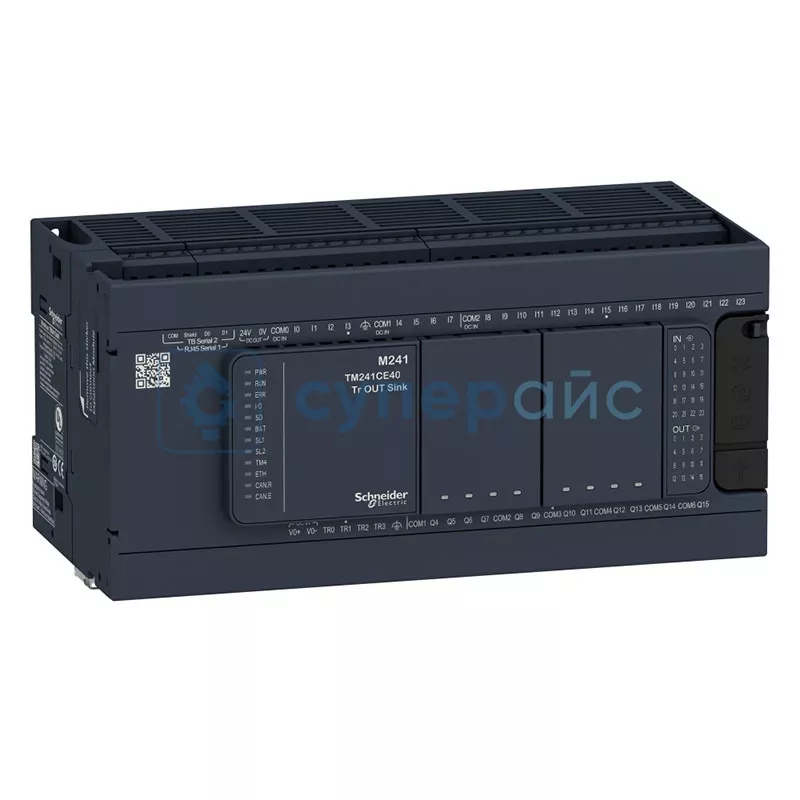

Программируемый контроллер Schneider Electric TM241C40U
Код товара: 28984
Гарантия 12 месяцев
О товаре Два типа дискретных входов
Дискретные входы: 40
Дискретные выходы: 40
Тип дискретного выхода: транзисторный
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Два типа дискретных входов
Дискретные входы: 40
Дискретные выходы: 40
Тип дискретного выхода: транзисторный
Технические характеристики Schneider Electric TM241C40U
| Серия | Modicon M241 |
| Номинальное напряжение сети | 24 В постоянного тока |
| Количество дискретных входов | 24 дискретных входов, 8 быстродействующий входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
16 транзисторных; 4 быстродействующий выходов |
| Напряжение дискретного выхода | 24 В |
| Ток дискретного выхода |
0,1 А для быстродействующих выходов (режим PTO) (TR0 - TR3); 0,5 А для транзисторных выходов (TR0 - TR3) |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 40 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Потребляемая мощность | 32,6 - 40,4 Вт |
| Максимальный пусковой ток | 50 А |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для входа; 10,7 мА для быстродействующего входа |
| Входной импеданс |
4.7 кОм для входа; 2.81 кОм для быстродействующего входа |
| Время срабатывания |
<= 2 мкс включение, I0 - I7 клемм для быстродействующего входа; <= 2 мкс выключение, I0 - I7 клемм для быстродействующего входа; <= 2 мкс включение, Q0 - Q3 клемм для быстродействующего входа; <= 2 мкс выключение, Q0 - Q3 клемм для быстродействующего входа; 50 мкс включение, I0 - I15 клемм для входа; 50 мкс выключение, I0 - I15 клемм для входа; <= 34 мкс включение, Q0 - Q15 клемм для выхода; <= 250 мкс выключение, Q0 - Q15 клемм для выхода |
| Конфигурируемое время фильтрования |
1 мкс для быстродействующего входа; 12 мс для быстродействующего входа; 0 мс для входа; 1 мс для входа; 4 мс для входа; 12 мс для входа |
| Логика дискретного выхода | отрицательная логика ("приемник") |
| Пределы выходного напряжения | 30 В |
| Максимальный ток на общий выход | 2 А |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания; защита от перегрузки с автоматическим сбросом; защита от включения с обратной полярностью для быстродействующего выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Резервируемые данные | 128 Мб (встроенная флэш-память) |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
3 циклических ведущих задания + 1 автоматическое задание; 8 внешних заданий по событиям; 4 циклических ведущих задания; 8 заданий по событиям |
| Функции позиционирования |
PTO функция 4 каналы (positioning frequency: 100 км²); PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 95 х 190 мм |
| Габариты упаковки | 113 х 131 х 230 мм |
| Вес нетто | 620 г |
| Вес брутто | 760 г |
| Комплектация | контроллер Schneider Electric TM241C40U – 1 шт |
Модуль управления Schneider Electric TM241C40U
Schneider Electric TM241C40U разработан как логический контроллер plc, основным назначением которого выступает применение в промышленности. Прибор располагает архитектурой на сорок дискретных цифровых каналов, передающих двоичные состояния ВКЛ и ВЫКЛ. Такое количество выходов даёт хорошую масштабируемость , поскольку образуется резерв для возможного расширения, а сам промышленный логический контроллер при таком исполнении способен одновременно управлять большим количеством исполнительных устройств.
Напряжение дискретного выхода составляет 24 В, доступно 16 транзисторных и 4 быстродействующих выходов. Пользователь может дополнительно подключить карту памяти формата SD. Источником питания модели выступает литиевая батарея.
Контроллер будет полезен на производствах самой разной направленности. Корпус получил защиту степени IP20.
Области применения TM241C40U:
- автоматизация производственных линий, управление конвейерами, сортировочными системами;
- контроль процессов фасовки, маркировки, укладки;
- управление системами вентиляции и кондиционирования, регулирование климатических параметров;
- управление насосами, задвижками, контроль давления;
- автоматизация процессов дозирования, смешивания в пищевой промышленности;
- контроль температуры, давления, уровня жидкости в котлах;
- управление перемещением и обработкой деталей в станках с ЧПУ;
- управление группами светильников по заданному алгоритму и другие виды автоматизации освещения.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
