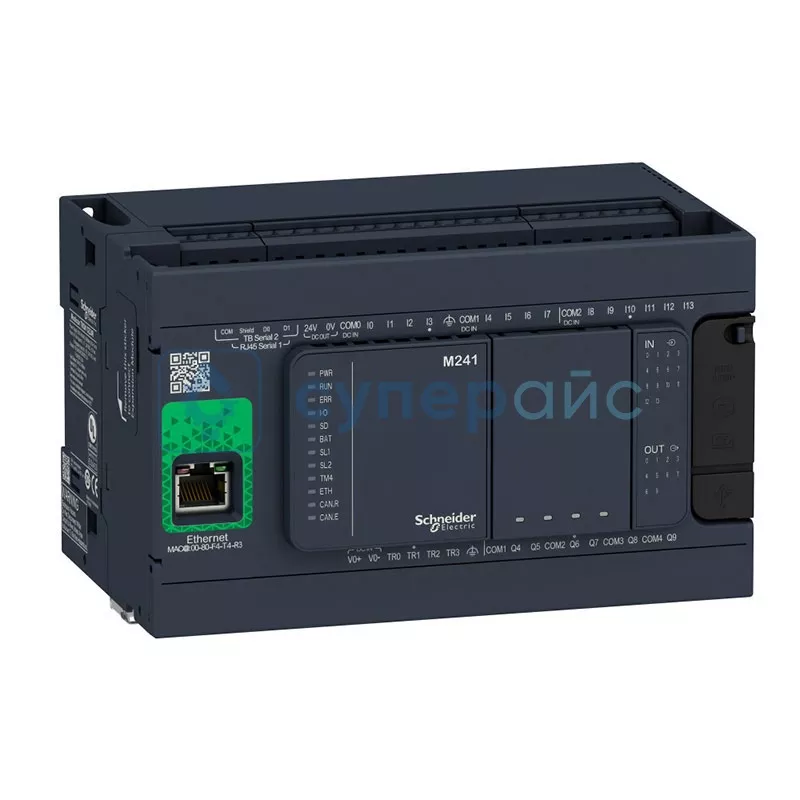

Программируемый контроллер Schneider Electric TM241CE24U
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM241CE24U
Описание Schneider Electric TM241CE24U
Технические характеристики Schneider Electric TM241CE24U
| Серия | Modicon M241 |
| Номинальное напряжение сети | 24 В постоянного тока |
| Количество дискретных входов | 14 дискретных входов, 8 быстродействующий входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
10 транзисторных; 4 быстродействующий выходов |
| Напряжение дискретного выхода | 24 В |
| Ток дискретного выхода |
0,1 А для быстродействующих выходов (режим PTO) (TR0 - TR3); 0,5 А для транзисторных выходов (TR0 - TR3) |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Потребляемая мощность | 32,6 - 40,4 Вт |
| Максимальный пусковой ток | 50 мА |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
5 мА для входа; 10,7 мА для быстродействующего входа |
| Входной импеданс |
4.7 кОм для входа; 2.81 кОм для быстродействующего входа |
| Время срабатывания |
50 мкс включение, I0 - I13 клемма(ы) для входа; 50 мкс выключение, I0 - I13 клемма(ы) для входа; <= 2 мкс включение, I0 - I7 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, I0 - I7 клемма(ы) для быстродействующего входа; <= 34 мкс включение, Q0 - Q9 клемма(ы) для выхода; <= 250 µs выключение, Q0 - Q9 клемма(ы) для выхода; <= 2 мкс включение, Q0 - Q3 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, Q0 - Q3 клемма(ы) для быстродействующего входа |
| Конфигурируемое время фильтрования |
1 мкс для быстродействующего входа; 12 мс для быстродействующего входа; 0 мс для входа; 1 мс для входа; 4 мс для входа; 12 мс для входа |
| Логика дискретного выхода | отрицательная логика ("приемник") |
| Пределы выходного напряжения |
125 В пост. ток релейный выход; 30 В пост. ток транзисторный выход; 277 В пер. ток релейный выход |
| Пределы выходного напряжения | 30 В |
| Максимальный ток на общий выход |
2 A с Q0 - Q3 клемма для быстродействующего выхода; 2 A с Q4 - Q7 клемма для выхода; 1 A с Q8 - Q9 клемма для выхода |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания; защита от перегрузки с автоматическим сбросом; защита от включения с обратной полярностью для быстродействующего выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Резервируемые данные | 128 Mб (встроенная флэш-память) |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
8 внешних заданий по событиям; 4 циклических ведущих задания; 3 циклических ведущих задания + 1 автоматическое задание; 8 заданий по событиям; |
| Функции позиционирования |
PTO функция 4 каналы (positioning frequency: 100 км²); PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0; Ethernet с RJ45 разъемом |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB; 10, 100 Мбит/с для Ethernet |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Порт Ethernet | 10BASE-T/100BASE-TX - 1 порт, медный кабель |
| Сервисы Ethernet | SNMP клиент / сервер; Modbus TCP ведомое устройство; сервер Modbus TCP; Modbus TCP клиент; IEC VAR доступ; FTP клиент / сервер; SQL клиент; DHCP клиент; адаптер Ethernet / IP; send and receive email from the controller based on TCP / UDP library; web server (WebVisu & XWeb system); сервер OPC UA; DNS клиент |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 95 х 150 мм |
| Габариты упаковки | 116 х 131 х 187 мм |
| Вес нетто | 530 г |
| Вес брутто | 650 г |
| Комплектация | контроллер Schneider Electric TM241CE24U – 1 шт |
Контроллер Schneider Electric TM241CE24U: интеллектуальное управление для промышленной автоматизации
Программируемый контроллер серии Schneider Electric TM241CE24U представляет собой решение для гибких систем управления промышленным оборудованием. Этот интеллектуальный управляющий контроллер сочетает производительность с компактными размерами, предлагая 24 дискретных входа и 24 транзисторных выхода. Устройство поддерживает расширенный функционал позиционирования и счетные операции, что делает его выбором для сложных задач автоматизации.
Особенности:
- 14 стандартных и 8 высокоскоростных дискретных входов с временем отклика до 2 мкс
- 10 транзисторных и 4 высокоскоростных выхода с током до 0,5 А
- Встроенные функции позиционирования (PTO) для 4 каналов
- Поддержка протоколов Modbus TCP, Ethernet/IP, OPC UA
- Возможность расширения системы до 14 модулей ввода-вывода
Технические преимущества:
Транзисторный модуль предлагает высокую скорость коммутации и надежность работы в непрерывном режиме. Контроллер демонстрирует устойчивость к электромагнитным помехам и соответствие стандартам промышленной защиты. Встроенная память объемом 64 МБ позволяет реализовывать сложные алгоритмы управления.
Области применения:
- Управление производственными линиями и технологическими процессами
- Автоматизация машин и механизмов с функциями позиционирования
- Системы контроля и сбора данных в реальном времени
- Интегрирование в существующие промышленные сети
- Построение распределенных систем управления
Функциональные возможности:
Контроллер поддерживает многозадачную архитектуру с 8 внешними событиями и 4 циклическими задачами. Диапазон рабочих температур (-10°C до +55°C) позволяет эксплуатировать устройство в различных промышленных условиях. Встроенные интерфейсы Ethernet и последовательные порты предлагают простую интеграцию в существующую инфраструктуру.
Безопасность и надежность:
Устройство соответствует стандартам защиты IP20 и оснащено системой резервного питания на литиевой батарее. Автоматическая диагностика и защита от короткого замыкания обеспечивают стабильную работу в продолжительном режиме эксплуатации.
Программируемый контроллер TM241CE24U представляет решение для систем промышленной автоматизации. Сочетание производительности, гибкости и надежности делает этот прибор выбором для реализации сложных задач управления технологическим оборудованием.
