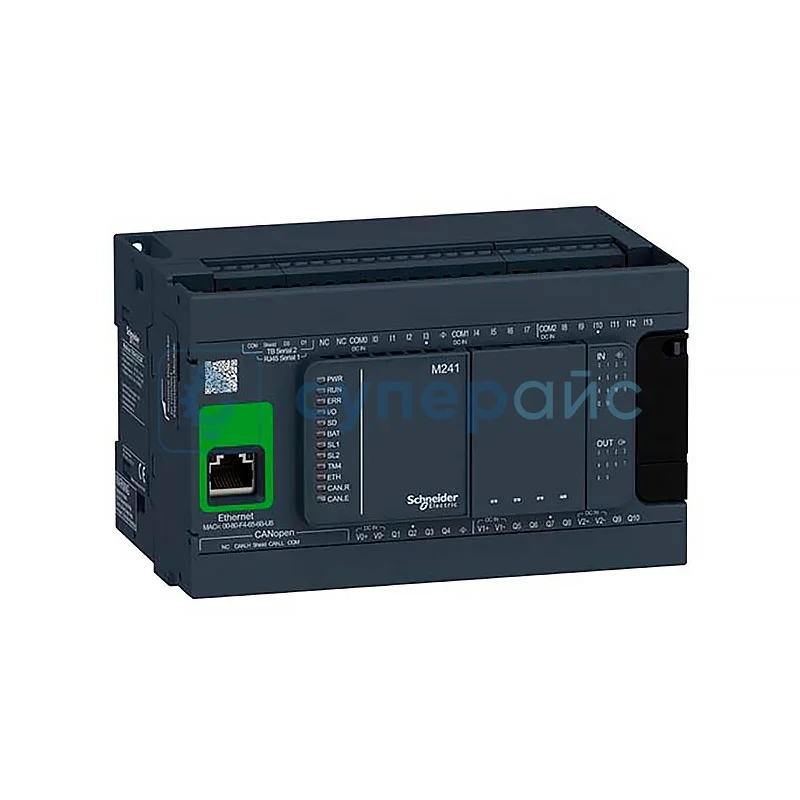

Логический контроллер Schneider Electric TM241CEC24R
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM241CEC24R
Описание Schneider Electric TM241CEC24R
Технические характеристики Schneider Electric TM241CEC24R
| Серия | Modicon M241 |
| Номинальное напряжение сети | 100 - 240 В |
| Количество дискретных входов | 14 дискретных входов, 8 быстродействующий входов |
| Тип дискретного выхода | транзисторный / реле |
| Количество дискретных выходов |
6 реле; 4 транзисторных; 4 быстродействующий выходов |
| Напряжение дискретного выхода |
5 - 125 В пост. ток для релейный выход; 5 - 250 В пер. ток для релейный выход; 24 В пост. ток для транзисторный выход |
| Ток дискретного выхода |
2 А для релейный выходов (Q4 - Q9); 0,1 А для быстродействующих выходов (режим PTO) (TR0 - TR3); 0,5 А для транзисторных выходов (TR0 - TR3) |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Частота сети | 50 / 60 Гц |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа | 5 мА для входа |
| Входной импеданс | 4.7 кОм для входа |
| Время срабатывания | 50 мкс включение, I0 - I13 клемма(ы) для входа |
| Конфигурируемое время фильтрования | 1 мкс для быстродействующий входа |
| Логика дискретного выхода | положительная логика (источник) |
| Пределы выходного напряжения |
125 В пост. ток релейный выход; 30 В пост. ток транзисторный выход; 277 В пер. ток релейный выход |
| Максимальная выходная частота |
1 км² для транзисторный выхода; 20 км² для быстродействующий выхода (режим ШИМ); 100 км² для быстродействующий выхода (режим PLS) |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания для транзисторного выхода; защита от перегрузки с автоматическим сбросом для транзисторного выхода; защита от включения с обратной полярностью для транзисторного выхода; без защиты для релейного выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
4 циклических ведущих задания; 8 внешних заданий по событиям; 8 заданий по событиям; 3 циклических ведущих задания + 1 автоматическое задание |
| Функции позиционирования | PTO функция 4 каналы (positioning frequency: 100 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0; Ethernet с RJ45 разъемом; CANopen J1939 с вилкой SUB-D 9 разъем |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB; 10, 100 Мбит/с для Ethernet; 1000 Кбит/с для шины длиной 20 м для CANopen; 800 Кбит/с для шины длиной 40 м для CANopen; 500 Кбит/с для шины длиной 100 м для CANopen; 250 Кбит/с для шины длиной 250 м для CANopen; 125 Кбит/с для шины длиной 500 м для CANopen; 50 Кбит/с для шины длиной 1000 м для CANopen; 20 Кбит/с для шины длиной 2500 м для CANopen |
| Максимальное количество соединений |
16 Ethernet / IP устройств; 8 серверов Modbus |
| Профиль функции CANopen |
DR 303-1; DS 301 V4.02 |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 95 х 150 мм |
| Габариты упаковки | 113 х 131 х 187 мм |
| Вес нетто | 530 г |
| Вес брутто | 780 г |
| Комплектация | контроллер Schneider Electric TM241CEC24R – 1 шт |
Контроллер Schneider Electric TM241CEC24R: Гибкость Управления для Промышленности
Контроллер Schneider Electric серии Modicon M241 (TM241CEC24R) — это универсальный модуль дискретного ввода вывода для построения надежных систем автоматизации. Его ключевое преимущество — комбинированные выходы: 6 реле (2А, 5-250В перем./5-125В пост.) для силовых нагрузок и 4 транзисторных выхода (0.5А, 24В пост.) + 4 быстрых выхода (PTO/ШИМ до 100 кГц) для точного управления. Номинальное напряжение сети 100-240В (~50/60 Гц) предлагает широкую совместимость с промышленными сетями.
Возможности:
- 24 дискретных входа: 14 стандартных (24В пост. ток) + 8 высокоскоростных (до 200 кГц для HSC, 1 мкс фильтр).
- Гибкая логика: Поддержка положительной логики ("источник") для входов и выходов.
- Коммуникации: 2x RS485, RS232 (RJ45), Ethernet (10/100 Мбит/с), USB 2.0, CANopen J1939.
- Расширение: До 7 локальных или 14 удаленных модулей ввода/вывода.
- Функции ПЛК: 4 задачи, 8 внешних прерываний, 4 канала PTO (позиционирование), 4 высокочастотных счетчика (HSC).
Дискретные входы гарантируют надежный сбор данных с датчиков, а дискретные выходы (релейные и транзисторные) адаптированы под различные типы нагрузки — от клапанов и контакторов до световых индикаторов и сервоусилителей. Тип дискретного выхода (реле/транзистор) выбирается инженером под конкретную задачу. Встроенные защиты (КЗ, перегрузка, обратная полярность для транзисторов) повышают отказоустойчивость.
Применяется в управлении конвейерами, упаковочными машинами, HVAC-системами, технологическими линиями. Совместимость с EcoStruxure Machine Expert упрощает программирование и интеграцию. Контроллер Schneider Electric TM241CEC24R — это баланс производительности, гибкости интерфейсов и надежности бренда для современных АСУ ТП.
