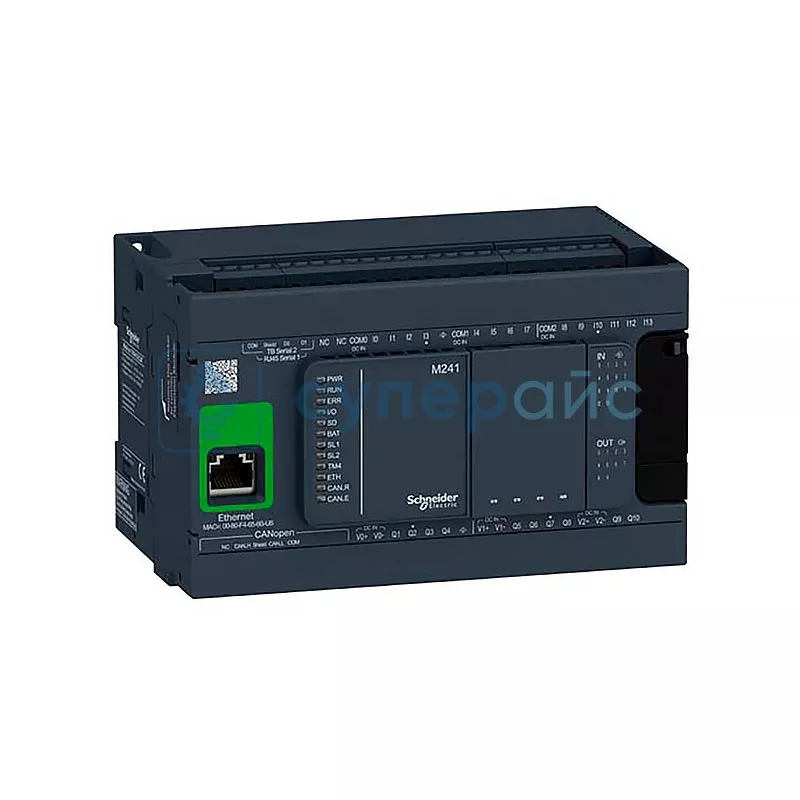

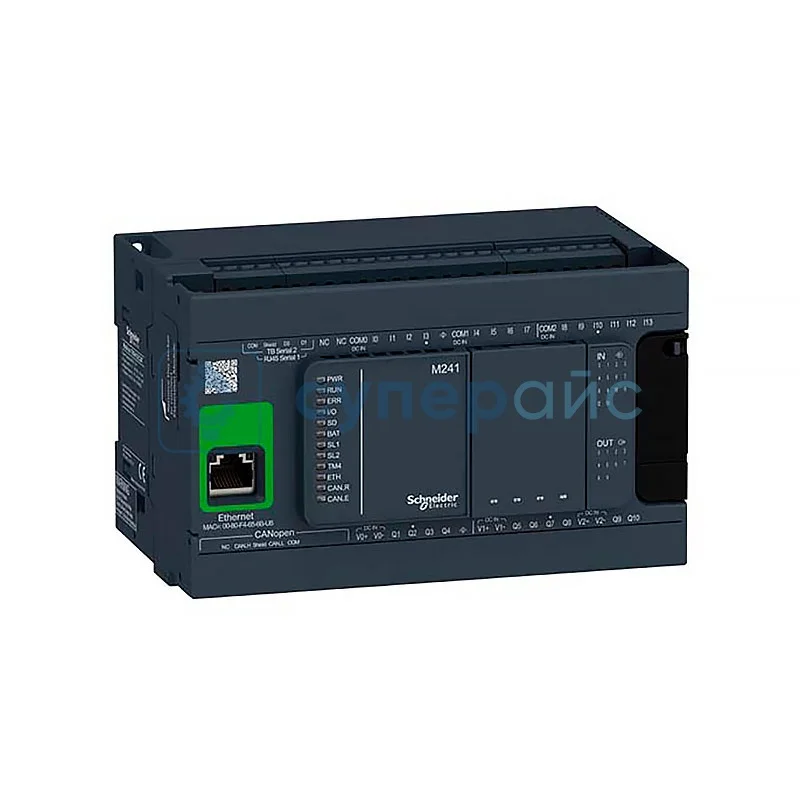

Контроллер Schneider Electric TM241CEC24T
Код товара: 28977
Гарантия 12 месяцев
О товаре Степень защиты IP20
Дискретные входы: 24
Дискретные выходы: 24
Тип дискретного выхода: транзисторный
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Степень защиты IP20
Дискретные входы: 24
Дискретные выходы: 24
Тип дискретного выхода: транзисторный
Технические характеристики Schneider Electric TM241CEC24T
| Серия | Modicon M241 |
| Номинальное напряжение сети | 24 В постоянного тока |
| Количество дискретных входов | 14 дискретных входов, 8 быстродействующий входов |
| Тип дискретного выхода | транзисторный |
| Количество дискретных выходов |
10 транзисторных; 4 быстродействующий выходов |
| Напряжение дискретного выхода | 24 В |
| Ток дискретного выхода |
0,1 А для быстродействующих выходов (режим PTO) (TR0 - TR3); 0,5 А для транзисторных выходов (TR0 - TR3) |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Потребляемая мощность | 32,6 - 40,4 Вт |
| Максимальный пусковой ток | 50 мА |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
5 мА для входа; 10,7 мА для быстродействующего входа |
| Входной импеданс |
4.7 кОм для входа; 2.81 кОм для быстродействующего входа |
| Время срабатывания |
50 мкс включение, I0 - I13 клемма(ы) для входа; 50 мкс выключение, I0 - I13 клемма(ы) для входа; <= 2 мкс включение, I0 - I7 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, I0 - I7 клемма(ы) для быстродействующего входа; <= 34 мкс включение, Q0 - Q9 клемма(ы) для выхода; <= 250 µs выключение, Q0 - Q9 клемма(ы) для выхода; <= 2 мкс включение, Q0 - Q3 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, Q0 - Q3 клемма(ы) для быстродействующего входа |
| Конфигурируемое время фильтрования |
1 мкс для быстродействующего входа; 12 мс для быстродействующего входа; 0 мс для входа; 1 мс для входа; 4 мс для входа; 12 мс для входа |
| Логика дискретного выхода | положительная логика (источник) |
| Пределы выходного напряжения |
125 В пост. ток релейный выход; 30 В пост. ток транзисторный выход; 277 В пер. ток релейный выход |
| Пределы выходного напряжения | 30 В |
| Максимальный ток на общий выход |
2 A с Q0 - Q3 клемма для быстродействующего выхода; 2 A с Q4 - Q7 клемма для выхода; 1 A с Q8 - Q9 клемма для выхода |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания для транзисторного выхода; защита от перегрузки с автоматическим сбросом; защита от включения с обратной полярностью для транзисторного выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
8 внешних заданий по событиям; 4 циклических ведущих задания; 3 циклических ведущих задания + 1 автоматическое задание; 8 заданий по событиям; |
| Функции позиционирования |
PTO функция 4 каналы (positioning frequency: 100 км²); PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0; Ethernet с RJ45 разъемом; CANopen J1939 с вилкой SUB-D 9 разъем |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB; 10, 100 Мбит/с для Ethernet; 1000 Кбит/с для шины длиной 20 м для CANopen; 800 Кбит/с для шины длиной 40 м для CANopen; 500 Кбит/с для шины длиной 100 м для CANopen; 250 Кбит/с для шины длиной 250 м для CANopen; 125 Кбит/с для шины длиной 500 м для CANopen; 50 Кбит/с для шины длиной 1000 м для CANopen; 20 Кбит/с для шины длиной 2500 м для CANopen |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 95 х 150 мм |
| Габариты упаковки | 113 х 131 х 187 мм |
| Вес нетто | 530 г |
| Вес брутто | 640 г |
| Комплектация | контроллер Schneider Electric TM241CEC24T – 1 шт |
Программируемый контроллер Schneider Electric TM241CEC24T
Программируемый транзисторный контроллер Modicon M241 — это логический модуль для автоматизации работы промышленных машин. Устройство объединяет вычислительные мощности и коммуникационные возможности. Для понимания особенностей оборудования ниже рассматриваем возможные вопросы о модели.
Какое напряжение питания требуется для работы контроллера?
Для функционирования устройства необходимо номинальное напряжение сети 24 В постоянного тока.
Каковы возможности по подключению внешних устройств?
Среди конструктивных особенностей этой модели schneider electric - 24 модуля. Прибор располагает 14 дискретными входами. Аппарат также имеет 10 транзисторных выходов. Такие дискретные входы и выходы делают контроллер гибким инструментом для управления оборудованием.
Преимущества транзисторного дискретного выхода:
- высокая скорость переключения, полезная при управлении скоростными процессами;
- большой ресурс работы из-за отсутствия механических контактов;
- малое потребление энергии, сниженные требования к блоку питания.
Как устройство работает с программным кодом?
Контроллер имеет 64 Мбайт оперативной памяти для программ. Этого объёма достаточно для реализации сложных алгоритмов.
Насколько надёжно устройство в промышленных условиях?
Степень защиты корпуса IP20 обуславливает безопасную работу контроллера в шкафу автоматики. За питание отвечает неперезаряжаемая литиевая батарея.
На случаи работы в аварийных режимах предусмотрены следующие типы защиты:
- от короткого замыкания на выходах;
- от токовой перегрузки с функцией автоматического сброса;
- от неверной полярности при включении.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
