Контроллер на DIN рейку Schneider Electric TM258LD42DT4L
Код товара: 28992
 О товаре
О товаре                        Отсутствует развязка между каналами
Дискретные входы: 42
Дискретные выходы: 42
Тип дискретного входа: приемник / источник
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
 О товаре
О товаре                        Отсутствует развязка между каналами
Дискретные входы: 42
Дискретные выходы: 42
Тип дискретного входа: приемник / источник
Технические характеристики Schneider Electric TM258LD42DT4L
| Серия | Modicon M258 |
| Количество дискретных входов / выходов | 42 |
| Количество дискретных выходов | 12 выходов; 4 быстродействующих выхода |
| Количество аналоговых выходов | 4 |
| Количество дискретных входов / выходов | 10 для быстродействующего входа; 12 для входа; 4 для обычного входа |
| Дополнительные характеристики | |
| Тип дискретных входов | "приемник" для быстродействующего и обычного входа; "источник" для входа |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для быстродействующего входа; >= 15 В для быстродействующего выхода; >= 15 В для обычного входа |
| Предельный уровень коммутации напряжения | >= 5 В для быстродействующего входа; >= 5 В для быстродействующего выхода; >= 5 В для обычного входа |
| Ток дискретного входа | 4 мА |
| Входной импеданс | 6 кОм |
| Конфигурируемое время фильтрования | 0 мс для быстрого входа / обычного входа; 1.5 мс для быстрого входа / обычного входа; 12 мс для быстрого входа / обычного входа; 4 мс для быстрого входа / обычного входа |
| Антидребезговая фильтрация | 2 мск - 4 мс |
| Максимальное расстояние между кабелями между устройствами | < 30 м |
| Развязка между каналом и внутренними логическими схемами | 500 В (среднеквадратичное значение) |
| Развязка между каналами | отсутствует |
| Логика дискретного выхода | источник |
| Напряжение дискретного выхода | 24 В |
| Пределы выходного напряжения | 19,2 - 28,8 В |
| Ток дискретного выхода | 4 мА |
| Номинальное напряжение питания | 24 В |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пиковый ток | 100 кA (продолжительность = <= 70 с) для питание от электросети; 25 кA (продолжительность = <= 500 с) для сегмента питания вх. / вых.; 50 кA (продолжительность = <= 150 с) для питание встроенных экспертных модулей; 1,2 A (продолжительность = > 70 с) для питание от электросети |
| Максимальная потребляемая мощность | 14,4 Вт |
| Память | цилиндрическая 128 Мб; встроенное ОЗУ 64 Мбайт |
| Резервируемые данные | переменный типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность |
| Тип встроенных клемм | 1 изолированный последовательный канал с разъемом RJ45, протокол: Modbus с ведущим/ведомым методом, рама передачи: RTU/ASCII или текстовым ASCII, интерфейс: RS232 / RS485, скорость передачи: 300 - 115200 бит/с; 1 изолированный последовательный канал с разъемом RJ45, протокол: Ethernet Modbus TCP/IP с ведомый методом, интерфейс: 10BASE-T/100BASE-TX; 1 изолированный последовательный канал с разъемом mini B USB, скорость передачи: 480 Мбит/с; 1 изолированный последовательный канал с разъемом USB типа A, скорость передачи: 480 Мбит/с |
| Количество входов счёта | 8 счетные входы в 200 км² |
| Общие характеристики | |
| Способ монтажа | симметричная DIN рейка |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура | 0 - 55 °C без ухудшения номинальных значений (горизонтальная установка); 0 - 60 °C с понижающим коэффициентом (горизонтальная установка); 0 - 50 °C (вертикальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность | 10 - 95 %, без образования конденсата |
| Габариты изделия | 237,5 х 99 х 85 мм |
| Габариты упаковки | 133 х 158 х 370 мм |
| Вес нетто | 770 г |
| Вес брутто | 926 г |
| Комплектация | контроллер Schneider Electric TM258LD42DT4L – 1 шт |

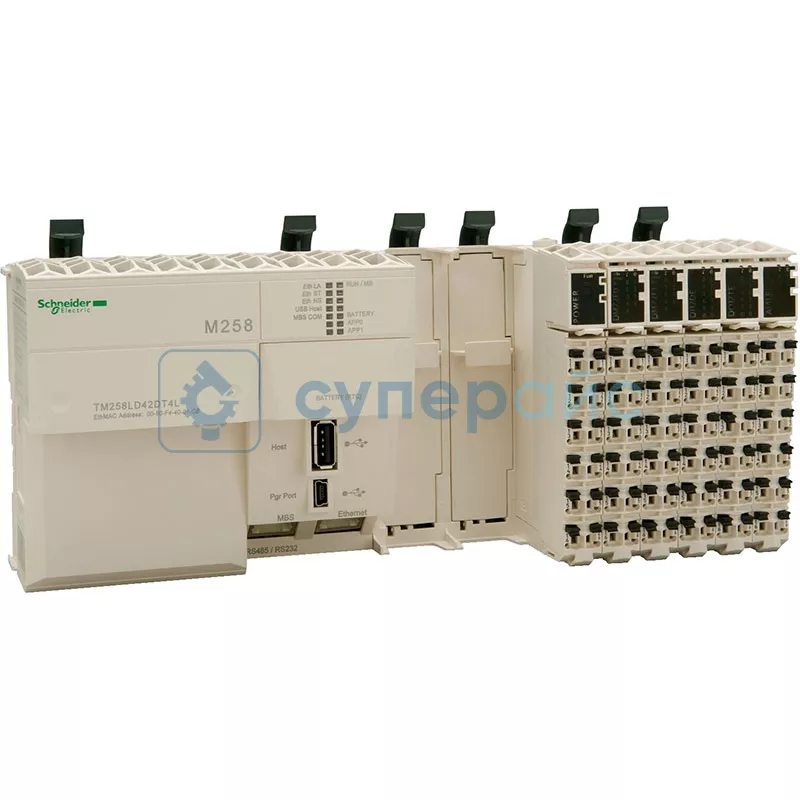

ПЛК контроллер на DIN рейку Schneider Electric TM258LD42DT4L
Контроллер на DIN рейку TM258LD42DT4L производства Schneider Electric - это устройство управления, разработанное для промышленной автоматизации. Ниже рассказываем о модели подробнее и разбираем основные этапы работы с прибором: от подготовки до непосредственно запуска.
- Подготовка к использованию
Убедитесь в наличии достаточного пространства в электрощите для установки контроллера.
- Монтаж контроллера
Модель ставится на стандартное крепление - симметричную DIN рейку. Такой способ монтажа означает простую установку. Закрепите контроллер на рейке до щелчка. Убедитесь, что устройство надежно зафиксировано.
- Подключение и коммуникация
При подключении учитывайте отсутствие развязки между каналами. Могут потребоваться дополнительные мере предосторожности. Подключите нужное количество датчиков и исполнительных механизмов.
- Настройка параметров входов и выходов
Для настройки используйте программное обеспечение, совместимое с серией Modicon M258.
Вы можете:
- настраивать 42 дискретных входа и выхода, а также 4 аналоговых выхода;
- выбирать тип дискретного входа: "приемник" или "источник";
- конфигурировать быстродействующие и обычные входы.
- Настройка программы управления
Начните с определения логики работы, затем переходите к программированию отдельных функций. Доступны цилиндрическая память и встроенное ОЗУ.
- Эксплуатация и управление
Модуль управления Schneider Electric этой модели помогает контролировать различные промышленные процессы.
Преимущества конфигурации с быстрыми входами-выходами:
- точная регистрация сигналов с высокой частотой;
- возможность коммутации напряжения;
- гибкость в настройке под те или иные задачи автоматизации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
