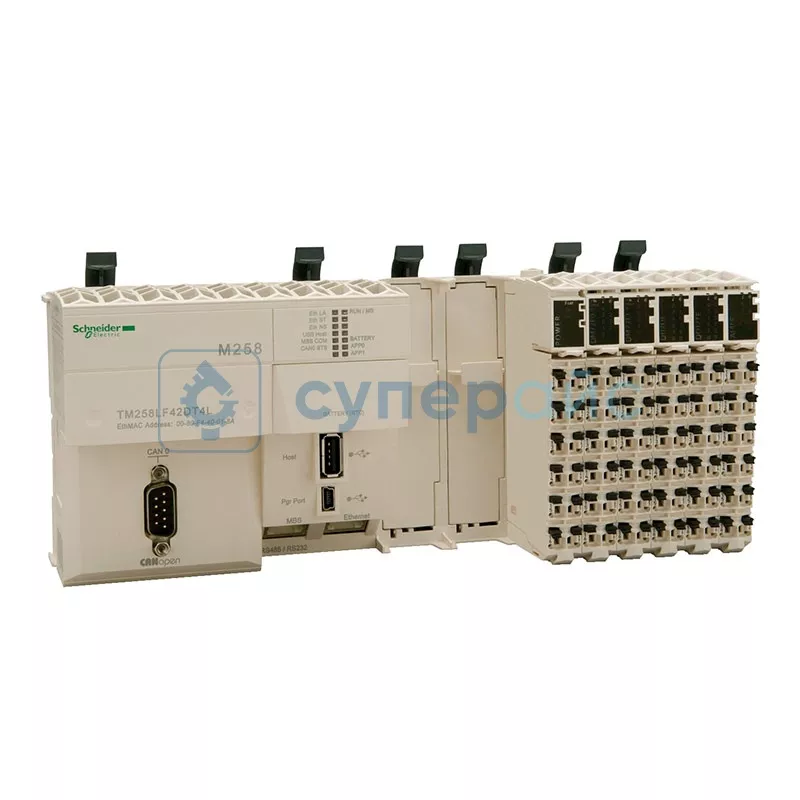

Логический контроллер Schneider Electric TM258LF42DT4L
Для физических лиц при заказе от 5000 рублей Почтой России
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM258LF42DT4L
Описание Schneider Electric TM258LF42DT4L
Технические характеристики Schneider Electric TM258LF42DT4L
| Серия | Modicon M258 |
| Количество дискретных входов / выходов | 42 |
| Количество аналоговых входов | 4 |
| Количество дискретных выходов |
12 выходов; 4 быстродействующих выхода |
| Количество дискретных входов / выходов |
10 для быстродействующего входа; 12 для входа; 4 для обычного входа |
| Дополнительные характеристики | |
| Тип дискретных входов |
"приемник" для быстродействующего и обычного входа; "источник" для входа |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогового входа | 12 бит |
| Предельный уровень коммутации напряжения |
>= 15 В для быстродействующего входа; >= 15 В для быстродействующего выхода; >= 15 В для обычного входа |
| Предельный уровень коммутации напряжения |
>= 5 В для быстродействующего входа; >= 5 В для быстродействующего выхода; >= 5 В для обычного входа |
| Ток дискретного входа | 4 мА |
| Входной импеданс | 6 кОм |
| Конфигурируемое время фильтрования |
0 мс для быстрого входа / обычного входа; 1.5 мс для быстрого входа / обычного входа; 12 мс для быстрого входа / обычного входа; 4 мс для быстрого входа / обычного входа |
| Антидребезговая фильтрация | 2 мск - 4 мс |
| Максимальное расстояние между кабелями между устройствами | < 30 м |
| Развязка между каналом и внутренними логическими схемами | 500 В (среднеквадратичное значение) |
| Развязка между каналами | отсутствует |
| Логика дискретного выхода | источник |
| Напряжение дискретного выхода | 24 В |
| Пределы выходного напряжения | 19,2 - 28,8 В |
| Ток дискретного выхода | 4 мА |
| Номинальное напряжение питания | 24 В |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Пиковый ток |
0,26 А (продолжительность = <= 70 с) для питание от электросети; 10 A (продолжительность = <= 500 с) для сегмента питания вх. / вых.; 0,04 (продолжительность = <= 150 с) для питание встроенных экспертных модулей |
| Максимальная потребляемая мощность | 14,14 Вт |
| Память |
цилиндрическая 128 Мб; встроенное ОЗУ 64 Мбайт |
| Резервируемые данные | переменный типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность |
| Тип встроенных клемм |
1 изолированный последовательный канал с разъемом RJ45, протокол: Modbus с ведущим/ведомым методом, рама передачи: RTU/ASCII или текстовым ASCII, интерфейс: RS232 / RS485, скорость передачи: 300 - 115200 бит/с; 1 изолированный последовательный канал с разъемом RJ45, протокол: Ethernet Modbus TCP/IP с ведомый методом, интерфейс: 10BASE-T/100BASE-TX; 1 изолированный последовательный канал с разъемом mini B USB, скорость передачи: 480 Мбит/с; 1 изолированный последовательный канал с разъемом USB типа A, скорость передачи: 480 Мбит/с; 1 CANopen с вилкой SUB-D, протокол: CANopen с ведущим методом |
| Скорость передачи данных |
125 Кбит/c для шины длиной 500 м CANopen; 250 Кбит/c для шины длиной 250 м CANopen; 50 Кбит/c для шины длиной 1000 м CANopen; 500 Кбит/c для шины длиной 100 м CANopen; 10 Кбит/c для шины длиной 5000 м CANopen; 1000 Кбит/c для шины длиной 4 м CANopen; 20 Кбит/c для шины длиной 2500 м CANopen; 800 Кбит/c для шины длиной 25 м CANopen |
| Количество входов счёта | 8 счетные входы в 200 км² |
| Общие характеристики | |
| Способ монтажа | симметричная DIN рейка |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
0 - 55 °C без ухудшения номинальных значений (горизонтальная установка); 0 - 60 °C с понижающим коэффициентом (горизонтальная установка); 0 - 50 °C (вертикальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность | 5 - 95 %, без образования конденсата |
| Габариты изделия | 237,5 х 99 х 85 мм |
| Габариты упаковки | 132 х 155 х 370 мм |
| Вес нетто | 770 г |
| Вес брутто | 933 г |
| Комплектация | контроллер Schneider Electric TM258LF42DT4L – 1 шт |
Обзорная таблица контроллеров Schneider Electric TM258
| Характеристики | TM258LF66DT4L | TM258LF42DT4L |
| Серия | Modicon M258 | |
| Количество дискретных входов/выходов | 66 | 42 |
| Количество аналоговых входов | 4 | 4 |
| Разрешение аналогового входа | 12 бит | |
| Максимальная потребляемая мощность | 18,11 Вт | 14,14 Вт |
| Память | цилиндрическая 128 Мб; встроенное ОЗУ 64 Мбайт | |
| Резервируемые данные | переменный типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность | |
| Способ монтажа | симметричная DIN рейка | |
| Степень защиты | IP20 с защитной крышкой | |
| Рабочая температура |
0 - 55 °C без ухудшения номинальных значений (горизонтальная установка); 0 - 60 °C с понижающим коэффициентом (горизонтальная установка); 0 - 50 °C (вертикальная установка) |
|
| Температура хранения | -25 - 70 °C | |
Программируемый контроллер Schneider Electric TM258LF42DT4L: Производительность для сложных задач автоматизации
Кросс модуль на din рейку в корпусе TM258LF42DT4L представляет высокопроизводительное решение при построении сложных систем управления. Модель TM258LF42DT4L сочетает расширенную конфигурацию вводов-выводов с коммуникационными возможностями, предлагая соотношение производительности и функциональности для промышленных применений.
Характеристики:
- 42 дискретных входа/выхода с гибкой конфигурацией типа "приемник/источник"
- 4 аналоговых входа с разрешением 12 бит для прецизионных измерений
- 8 высокоскоростных счетных входов с частотой до 200 кГц
- Встроенные интерфейсы: Ethernet, USB, CANopen, RS232 и 485
- Модульная архитектура с расширением функциональности
Коммуникационные возможности:
Контроллер поддерживает спектр промышленных протоколов обмена данными. Интегрированный Ethernet-порт предлагает реализацию сетевых топологий Modbus TCP/IP, а последовательные интерфейсы позволяют организовать обмен по протоколам RTU/ASCII. Поддержка CANopen расширяет возможности интеграции в распределенные системы управления.
Особенности конфигурации:
- Гибкая система фильтрации входных сигналов (0-12 мс)
- Программируемая логика работы дискретных выходов
- Расширенные возможности диагностики и мониторинга
- Резервирование показателей с автономностью до 1,5 лет
- Компактное исполнение для монтажа на DIN-рейку 35 мм
Технические преимущества:
Контроллер гарантирует надежность благодаря промышленному исполнению с степенью защиты IP20. Температурный диапазон работы (0-55°C) гарантирует стабильность работы. Объем памяти 128 Мб позволяет реализовывать сложные алгоритмы управления без дополнительных модулей расширения.
Schneider Electric контроллеры серии Modicon M258 представляют собой решение для систем автоматизации, сочетающее производительность, надежность и простоту интеграции в существующую инфраструктуру.
