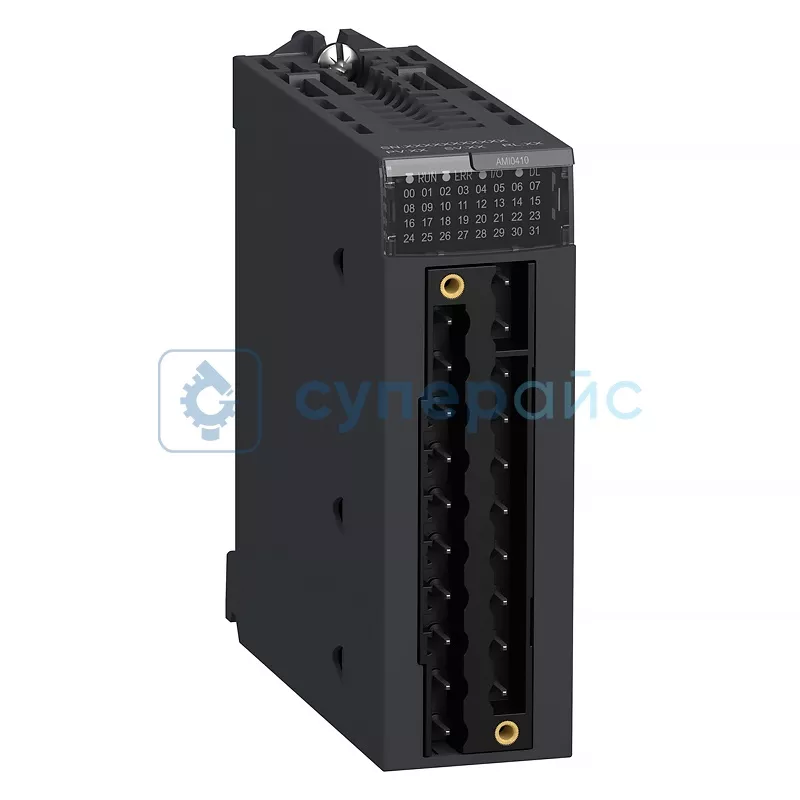

Модуль ввода Schneider Electric BMXAMI0410
Код товара: 29288
Гарантия 12 месяцев
О товаре Точность резистора 0,1 %
Количество входов: 4
Диапазон тока: 0 - 20 мА
Разрешение: 16 / 24 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Точность резистора 0,1 %
Количество входов: 4
Диапазон тока: 0 - 20 мА
Разрешение: 16 / 24 бит
Технические характеристики Schneider Electric BMXAMI0410
| Серия | Modicon X80 |
| Тип | модуль аналогового ввода |
| Тип подключения |
ток ± 20 мА; ток 0 - 20 мА; ток 4 - 20 мА; напряжение ± 10 В; напряжение ± 5 В; напряжение 0 - 10 В; напряжение 0 - 5 В; напряжение 1 - 5 В |
| Электрическое соединение | 20 каналов 1 разъем |
| Изоляция между каналами | гальваническая развязка |
| Количество аналоговых входов | 4 |
| Разрешение аналогового входа | 16 бит |
| Аналого-цифровое преобразование | 24 бит |
| Допустимая перегрузка на входах |
± 30 В ± 10 В; ± 30 В ± 5 В; ± 30 В 0 - 10 В; ± 30 В 0 - 5 В; ± 30 В 1 - 5 В; ± 90 мА ± 20 мА; ± 90 мА 0 - 20 мА; ± 90 мА 4 - 20 мА |
| Входной импеданс |
10 МОм в режиме напряжения; 250 Ом + 3,6 - 50 Ом в режиме тока |
| Точность встроенного токозадающего резистора | 0,1 % - 15 млн^-1/°C |
| Вид фильтра | цифровой фильтр первого порядка |
| Длительность цикла быстрого считывания | 1 мс + 1 мс x кол-во используемых каналов |
| Номинальная длительность цикла считывания | 5 мс для 4 каналов |
| Погрешность измерения |
≤ 0,1 % полной шкалы ± 10 В 0 - 60 °C; ≤ 0,1 % полной шкалы ± 5 В 0 - 60 °C; ≤ 0,1 % полной шкалы 0 - 10 В 0 - 60 °C; ≤ 0,1 % полной шкалы 0 - 5 В 0 - 60 °C; ≤ 0,1 % полной шкалы 1 - 5 В 0 - 60 °C; ≤ 0,3 % полной шкалы ± 20 мA 0 - 60 °C; ≤ 0,3 % полной шкалы 0 - 20 мA 0 - 60 °C; ≤ 0,3 % полной шкалы 4 - 20 мА 0 - 60 °C; 0,075 % полной шкалы ± 10 В 25 °C; 0,075 % полной шкалы ± 5 В 25 °C; 0,075 % полной шкалы 0 - 10 В 25 °C; 0,075 % полной шкалы 0 - 5 В 25 °C; 0,075 % полной шкалы 1 - 5 В 25 °C; 0,15 % полной шкалы ± 20 мA 25 °C; 0,15 % полной шкалы 0 - 20 мA 25 °C; 0,15 % полной шкалы 4 - 20 мА 25 °C |
| Перекалибровка | встроенная |
| Минимальное ослабление перекрестных помех | 80 дБ |
| Отклонение общего режима | 90 дБ |
| Формат цифрового значения |
- 32768 to + 32767 в максимальном пользовательском масштабе; ± 10000 по умолчанию |
| Разрешающая способность измерительного прибора |
0,35 мВ ± 10 В; 0,35 мВ ± 5 В; 0,35 мВ 0 - 10 В; 0,35 мВ 0 - 5 В; 0,35 мВ 1 - 5 В; 0,92 мкА ± 20 мА; 0,92 мкА 0 - 20 мА; 0,92 мкА 4 - 20 мА |
| Средняя наработка на отказ | 1200000 гн |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) напряжение стойки в норме; 1 светодиод (зеленый) напряжение датчика; 1 светодиод (красный) ERR; 1 светодиод (красный) ввод / вывод |
| Потребляемая мощность |
0,82 Вт 24 В постоянный ток типичный; 1,30 Вт 24 В постоянный ток максимальное; 0,32 Вт 3,3 В постоянный ток типичный; 0,48 Вт 3,3 В постоянный ток максимальное |
| Потребляемый ток |
150 мА в 3,3 В пост. ток; 45 мА в 24 В пост. ток |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 117 x 111 x 56 мм |
| Вес нетто | 172 г |
| Комплектация | модуль ввода Schneider Electric BMXAMI0410 – 1 шт |
Модуль Schneider Electric BMXAMI0410
Модуль ввода Schneider Electric BMXAMI0410 представляет собой устройство для обработки аналоговых сигналов. В промышленной автоматизации, где используются контроллеры аналогового ввода, такие модули помогают преобразовывать физические величины в цифровой формат. Далее разбираем основные этапы работы с этим устройством, чтобы подробнее познакомить с ним всех, кого интересует такое оборудование.
1. Подготовка к эксплуатации
Тип модуля (аналогового ввода) определяет специфику подключения. Необходимо правильно расположить устройство в монтажной стойке. Проверьте надежность фиксации.
2. Подключение внешних устройств
Прибор имеет 4 аналоговых входа. Количество входов обуславливает возможность монтажа нескольких датчиков. Диапазон тока 0-20 мА соответствует промышленному стандарту.
3. Настройка параметров
Значения устанавливаются под конкретные задачи. Разрешение аналогового входа составляет 16 бит. Прибор имеет встроенную систему перекалибровки.
4. Контроль работы
Светодиодная индикация отображает базовые параметры работы. Отслеживайте состояние модуля, чтобы вовремя реагировать на аварийные ситуации.
Конструкция включает цифровой фильтр, который обеспечивает:
- подавление помех в измерительном канале;
- сглаживание случайных выбросов сигнала;
- компенсацию электромагнитных наводок.
5. Техническое обслуживание
Периодически проверяйте качество контактных соединений. Следите за температурным режимом (рабочая температура - от 0 до 60 градусов Цельсия).
Практические выгоды:
- снижение затрат на обслуживание благодаря самодиагностике;
- экономия монтажного пространства;
- сокращение времени на пусконаладку.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
