Характеристики Schneider Electric BMXAMI0410H
Общие данные
Основные характеристики
Описание Schneider Electric BMXAMI0410H
Технические характеристики Schneider Electric BMXAMI0410H
| Серия | Modicon X80 |
| Тип | модуль аналогового ввода |
| Изоляция между каналами | гальваническая развязка |
| Электрическое соединение | 20 каналов 1 разъем |
| Количество аналоговых входов | 4 |
| Тип подключения |
ток ± 20 мА; ток 0 - 20 мА; ток 4 - 20 мА; напряжение ± 10 В; напряжение ± 5 В; напряжение 0 - 10 В; напряжение 0 - 5 В; напряжение 1 - 5 В |
| Разрешение аналогового входа | 16 бит |
| Аналого-цифровое преобразование | 24 бит |
| Допустимая перегрузка на входах |
± 30 В ± 10 В; ± 30 В ± 5 В; ± 30 В 0 - 10 В; ± 30 В 0 - 5 В; ± 30 В 1 - 5 В; ± 90 мА ± 20 мА; ± 90 мА 0 - 20 мА; ± 90 мА 4 - 20 мА |
| Входной импеданс |
10 МОм в режиме напряжения; 250 Ом + 3,6 - 50 Ом в режиме тока |
| Точность встроенного токозадающего резистора | 0,1 % - 15 млн^-1/°C |
| Номинальная длительность цикла считывания | 5 мс для 4 каналов |
| Длительность цикла быстрого считывания | 1 мс + 1 мс x кол-во используемых каналов |
| Погрешность измерения |
0,075 % полной шкалы ± 10 В 25 °C; 0,075 % полной шкалы ± 5 В 25 °C; 0,075 % полной шкалы 0 - 10 В 25 °C; 0,075 % полной шкалы 0 - 5 В 25 °C; 0,075 % полной шкалы 1 - 5 В 25 °C; 0,15 % полной шкалы ± 20 мА 25 °C; 0,15 % полной шкалы 0 - 20 мА 25 °C; 0,15 % полной шкалы 4 - 20 мА 25 °C; ≤ 0,2 % полной шкалы ± 10 В - 25 - 70 °C; ≤ 0,2 % полной шкалы ± 5 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 0 - 10 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 0 - 5 В - 25 - 70 °C; ≤ 0,2 % полной шкалы 1 - 5 В - 25 - 70 °C; ≤ 0,55 % полной шкалы ± 20 мА - 25 - 70 °C; ≤ 0,55 % полной шкалы 0 - 20 мА - 25 - 70 °C; ≤ 0,55 % полной шкалы 4 - 20 мА - 25 - 70 °C |
| Отклонение ном. характеристик в зависимости от температуры |
15 млн-1/°C ± 10 В; 15 млн-1/°C ± 5 В; 15 млн-1/°C 0 - 10 В; 15 млн-1/°C 0 - 5 В; 15 млн-1/°C 1 - 5 В; 30 млн-1/°C ± 20 мА; 30 млн-1/°C 0 - 20 мА; 30 млн-1/°C 4 - 20 мА |
| Отклонение общего режима | 90 дБ |
| Минимальное ослабление перекрестных помех | 80 дБ |
| Формат цифрового значения | - 32768 to + 32767 в максимальном масштабе пользователя +/- 10000 по умолчанию |
| Перекалибровка | встроенная |
| Разрешающая способность измерительного прибора |
0,35 мВ ± 10 В; 0,35 мВ ± 5 В; 0,35 мВ 0 - 10 В; 0,35 мВ 0 - 5 В; 0,35 мВ 1 - 5 В; 0,92 мкА ± 20 мА; 0,92 мкА 0 - 20 мА; 0,92 мкА 4 - 20 мА |
| Максимальное преобразуемое значение |
± 11,4 В ± 10 В; ± 11,4 В ± 5 В; ± 11,4 В 0 - 10 В; ± 11,4 В 0 - 5 В; ± 11,4 В 1 - 5 В; 0 - 30 мА ± 20 мА; 0 - 30 мА 0 - 20 мА; 0 - 30 мА 4 - 20 мА |
| Средняя наработка на отказ | 1200000 гн |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) напряжение стойки в норме; 1 светодиод (зеленый) напряжение датчика; 1 светодиод (красный) ERR; 1 светодиод (красный) ввод / вывод |
| Потребляемая мощность |
0,82 Вт 24 В постоянный ток типичный; 1,3 Вт 24 В постоянный ток максимальное; 0,32 Вт 3,3 В постоянный ток типичный; 0,48 Вт 3,3 В постоянный ток максимальное |
| Потребляемый ток |
150 мА в 3,3 В пост. ток; 45 мА в 24 В пост. ток |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 119 x 117 x 54 мм |
| Вес брутто | 180 г |
| Комплектация | модуль ввода Schneider Electric BMXAMI0410H – 1 шт |

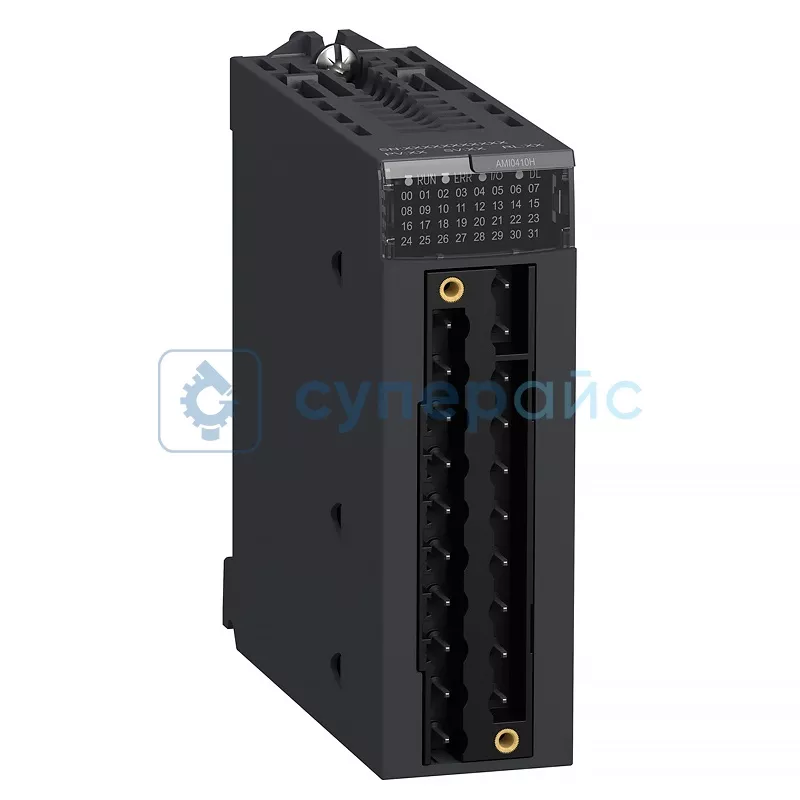

Модуль Schneider Electric BMXAMI0410H
Модуль ввода Schneider Electric BMXAMI0410H будет полезен для построения систем автоматизации. Прибор подходит для применения в автоматизированных комплексах, где программируемые логические контроллеры PLC помогают конструировать эффективные решения для промышленности. Ниже развенчиваем мифы о таких приборах на примере этой модели.
1. Количества входов в небольших модулях недостаточно для серьезных задач
4 канала оптимальны для компактных систем управления. Каждый вход располагает набором функций измерения.
2. Промышленные модули имеют низкую точность
Диапазон тока 0-20 мА соответствует промышленному стандарту. Разрешение 16 бит, обеспечиваемое 24-битным АЦП, обуславливает высокую точность измерений.
3. Требуется специальная защита от воздействий извне
Степень защиты IP20 обуславливает сохранность внутренних компонентов. Оболочка не пропускает в корпус твёрдые предметы диаметром 12,5 мм и более - например, пальцы или провода.
4. Чувствительность к условиям окружающей среды
Диапазон рабочих температур 0-60 градусов Цельсия делает модель работоспособной в сложных условиях.
Преимущества диапазона рабочих температур:
- работа в неотапливаемых помещениях при 0 градусов Цельсия;
- эксплуатация в условиях повышенного тепловыделения;
- отсутствие потребности в дополнительном охлаждении;
- сохранение точности при перепадах температур
Допустимый диапазон относительной влажности 5-95% без конденсации гарантирует корректную работу электроники.
Диапазон влажности обуславливает:
- установку в зданиях без осушителей воздуха;
- размещение рядом с технологическим оборудованием;
- устойчивость к сезонным колебаниям влажности.
