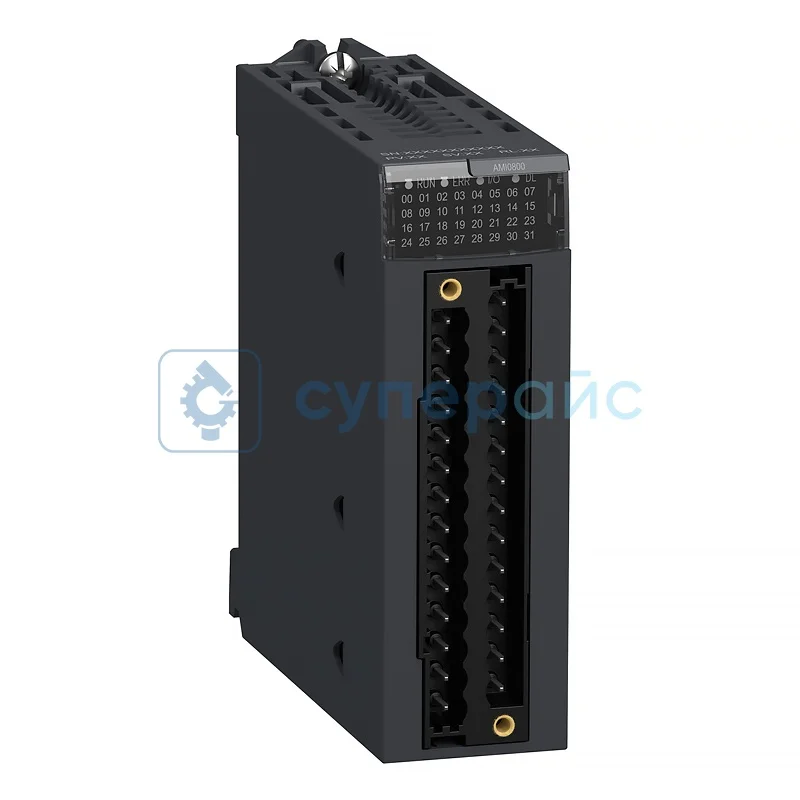

Модуль аналогового ввода Schneider Electric BMXAMI0800
Код товара: 29291
Гарантия 12 месяцев
О товаре Отклонение общего режима 100 дБ
Количество входов: 8
Диапазон тока: 0 - 20 мА
Разрешение: 16 / 15 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Отклонение общего режима 100 дБ
Количество входов: 8
Диапазон тока: 0 - 20 мА
Разрешение: 16 / 15 бит
Технические характеристики Schneider Electric BMXAMI0800
| Серия | Modicon X80 |
| Тип | модуль аналогового ввода |
| Тип подключения |
ток ± 20 мА; ток 0 - 20 мА; ток 4 - 20 мА; напряжение ± 10 В; напряжение ± 5 В; напряжение 0 - 10 В; напряжение 0 - 5 В; напряжение 1 - 5 В |
| Электрическое соединение | 28 каналов 1 разъем |
| Изоляция между каналами | гальваническая развязка |
| Количество аналоговых входов | 8 |
| Разрешение аналогового входа | 16 бит |
| Аналого-цифровое преобразование | 15 бит |
| Допустимая перегрузка на входах |
± 30 В ± 10 В; ± 30 В ± 5 В; ± 30 В 0 - 10 В; ± 30 В 0 - 5 В; ± 30 В 1 - 5 В; ± 30 мА ± 20 мА; ± 30 мА 0 - 20 мА; ± 30 мА 4 - 20 мА |
| Входной импеданс |
10 МОм в режиме напряжения; 250 Ом + 3,6 - 50 Ом в режиме тока |
| Точность встроенного токозадающего резистора | 0,1 % - 15 млн^-1/°C |
| Вид фильтра | цифровой фильтр первого порядка |
| Длительность цикла быстрого считывания | 1 мс + 1 мс x кол-во используемых каналов |
| Номинальная длительность цикла считывания | 9 мс для 8 каналов |
| Погрешность измерения |
≤ 0,1 % полной шкалы ± 10 В 0 - 60 °C; ≤ 0,1 % полной шкалы ± 5 В 0 - 60 °C; ≤ 0,1 % полной шкалы 0 - 10 В 0 - 60 °C; ≤ 0,1 % полной шкалы 0 - 5 В 0 - 60 °C; ≤ 0,1 % полной шкалы 1 - 5 В 0 - 60 °C; ≤ 0,3 % полной шкалы ± 20 мA 0 - 60 °C; ≤ 0,3 % полной шкалы 0 - 20 мA 0 - 60 °C; ≤ 0,3 % полной шкалы 4 - 20 мА 0 - 60 °C; 0,075 % полной шкалы ± 10 В 25 °C; 0,075 % полной шкалы ± 5 В 25 °C; 0,075 % полной шкалы 0 - 10 В 25 °C; 0,075 % полной шкалы 0 - 5 В 25 °C; 0,075 % полной шкалы 1 - 5 В 25 °C; 0,15 % полной шкалы ± 20 мA 25 °C; 0,15 % полной шкалы 0 - 20 мA 25 °C; 0,15 % полной шкалы 4 - 20 мА 25 °C |
| Перекалибровка | встроенная |
| Минимальное ослабление перекрестных помех | 80 дБ |
| Отклонение общего режима | 100 дБ |
| Формат цифрового значения |
- 32768 to + 32767 в максимальном пользовательском масштабе; ± 10000 по умолчанию |
| Разрешающая способность измерительного прибора |
0,36 мВ ± 10 В; 0,36 мВ ± 5 В; 0,36 мВ 0 - 10 В; 0,36 мВ 0 - 5 В; 0,36 мВ 1 - 5 В; 1,4 мкА ± 20 мА; 1,4 мкА 0 - 20 мА; 1,4 мкА 4 - 20 мА |
| Средняя наработка на отказ | 1700000 гн |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) напряжение стойки в норме; 1 светодиод (зеленый) напряжение датчика; 1 светодиод (красный) ERR; 1 светодиод (красный) ввод / вывод |
| Потребляемая мощность |
0,9 Вт 24 В постоянный ток типичный; 1,10 Вт 24 В постоянный ток максимальное; 0,32 Вт 3,3 В постоянный ток типичный; 0,48 Вт 3,3 В постоянный ток максимальное |
| Потребляемый ток |
150 мА в 3,3 В пост. ток; 45 мА в 24 В пост. ток |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 120 x 112 x 55 мм |
| Вес брутто | 150 г |
| Комплектация | модуль ввода Schneider Electric BMXAMI0800 – 1 шт |
Модуль аналогового ввода Schneider Electric BMXAMI0800
Модуль аналогового ввода Modicon X80 BMXAMI0800 от Schneider Electric — это высокоточный и надежный компонент для промышленных систем автоматизации. Предназначен для интеграции в сложные технологические процессы, где требуется сбор и точное преобразование аналоговых сигналов от датчиков и измерительных приборов. Устройство отличается исключительной стабильностью работы, что делает его подходящим решением для ответственных применений.
Преимущества:
- Универсальность конфигурации: Поддержка широкого спектра входных сигналов, включая токовые и напряженческие петли.
- Помехозащищенность: Подавление синфазных помех гарантирует точность показателей даже в условиях сильных электромагнитных наводок.
- Надежность и долговечность: Рассчитан на непрерывную работу там, где есть в составе контроллеры аналогового ввода.
- Интеграция: Легко монтируется на DIN-рейку и настраивается с помощью стандартного ПО.
Его количество входов позволяет одновременно подключать несколько датчиков, что оптимизирует стоимость и сложность системы. Широкий диапазон тока и напряжения, который может обрабатывать модуль, делает его совместимым с системами промышленного оборудования. Разрешение преобразования гарантирует, что даже малейшие изменения контролируемого параметра будут зафиксированы и учтены системой управления.
Сферы применения:
- Сбор показателей с датчиков температуры, давления и расхода.
- Мониторинг технологических параметров в режиме реального времени.
- Интеграция в системы АСУ ТП на базе ПЛК.
- Построение систем точного дозирования и контроля уровня.
Устройство обладает соответствующей степенью защиты для эксплуатации в условиях цеха. Модуль аналогового ввода BMXAMI0800 — это проверенное решение для отказоустойчивых и точных систем промышленной автоматизации, где важна достоверность каждого полученного сигнала.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
