Контроллер ввода / вывода Schneider Electric BMXDDM16022

Код товара: 29226

guarantee Гарантия 12 месяцев

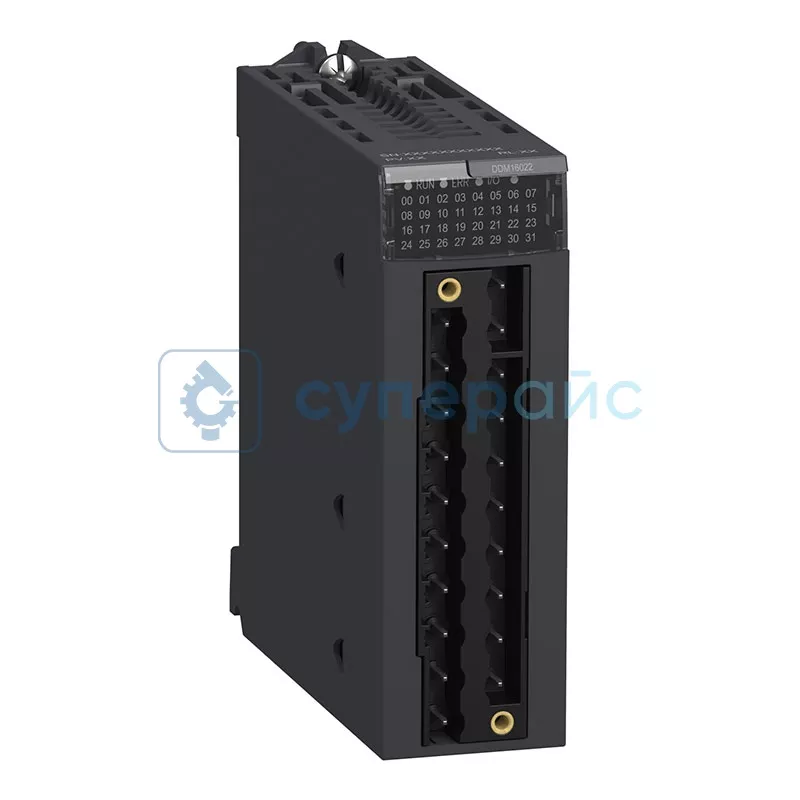

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 1

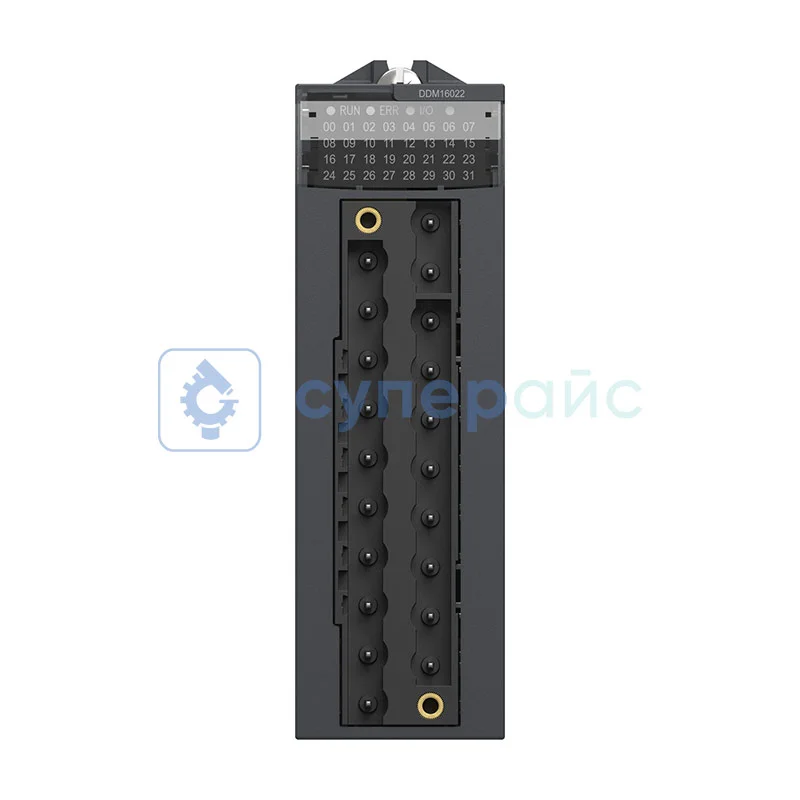

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 1

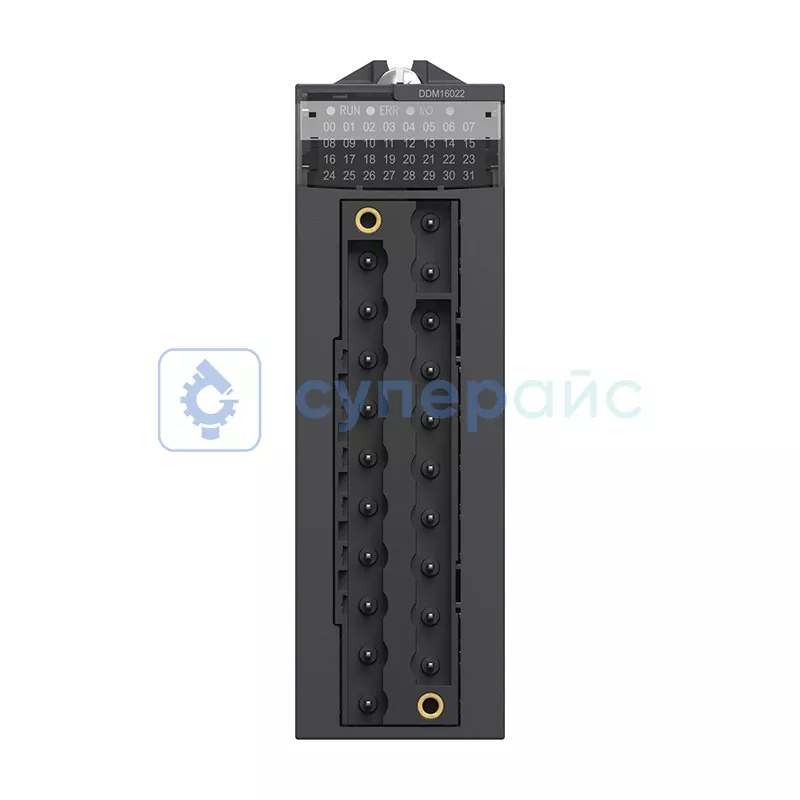

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 2

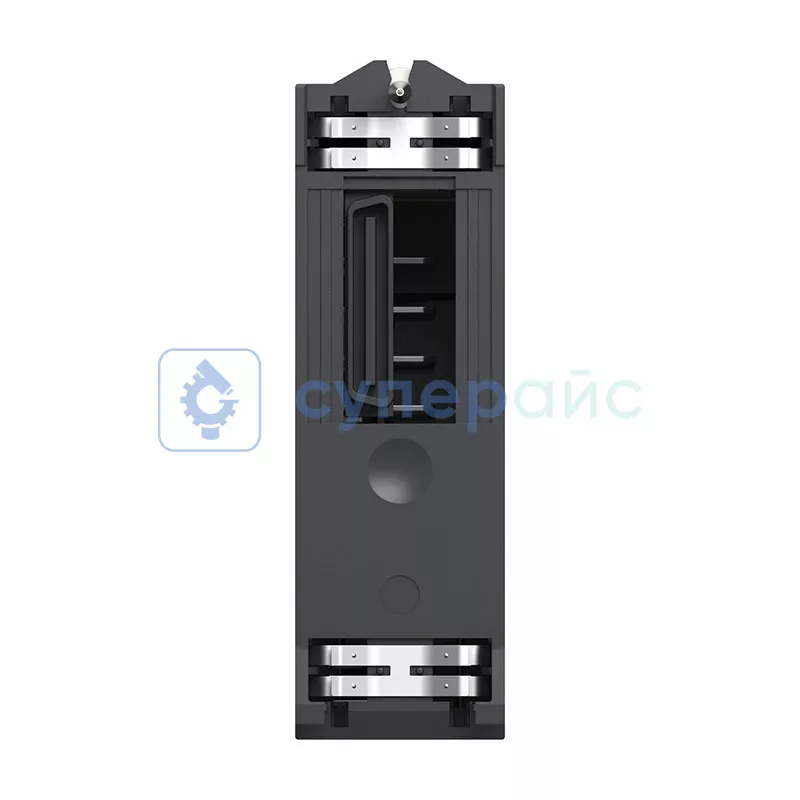

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 3

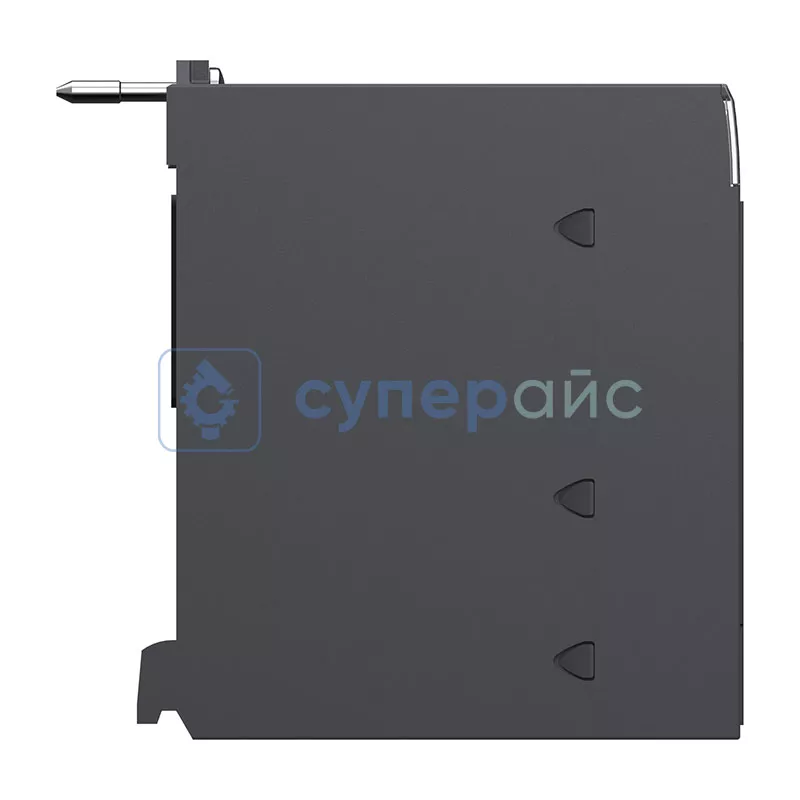

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 4

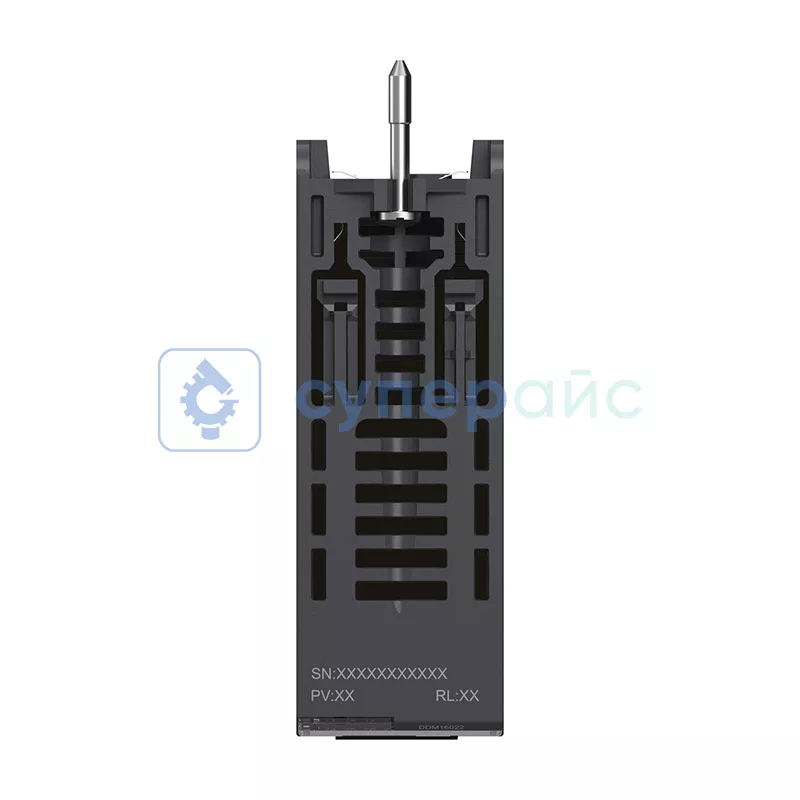

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 5

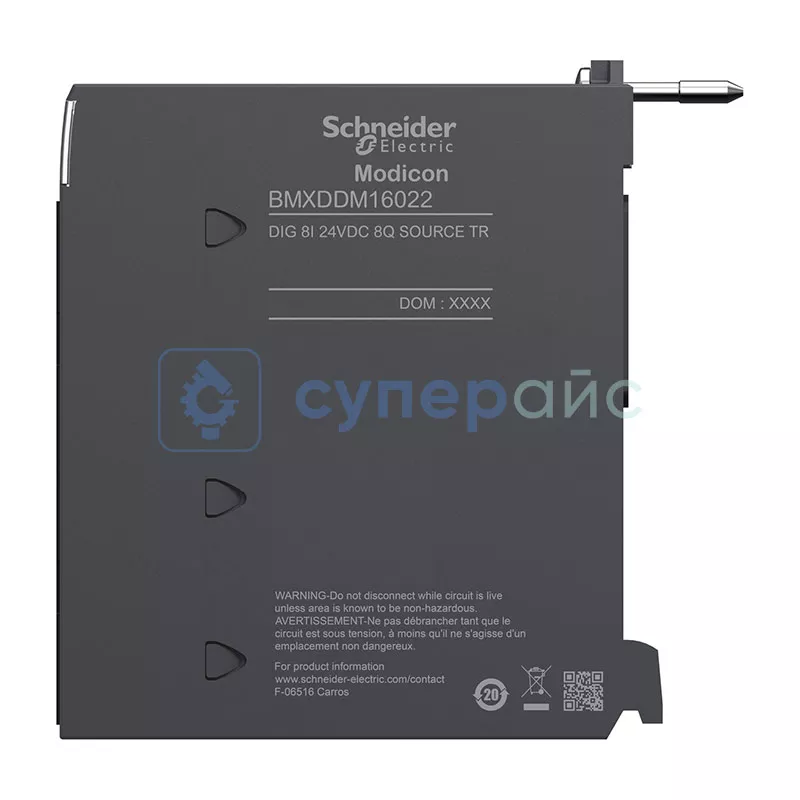

Контроллер ввода / вывода Schneider Electric BMXDDM16022 фото 6
О товаре
Модуль ввода / вывода Schneider Electric BMXDDM16022
Параллельное соединение выходов
Напряжение дискретного входа: 24 В
Количество дискретных входов: 8
Ток дискретного входа: 3,5 мА
19 473 руб.
19 473 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
О товаре
Модуль ввода / вывода Schneider Electric BMXDDM16022
Параллельное соединение выходов
Напряжение дискретного входа: 24 В
Количество дискретных входов: 8
Ток дискретного входа: 3,5 мА

Технические характеристики Schneider Electric BMXDDM16022

Серия Modicon X80
Тип модуль дискретного ввода / вывода
Количество дискретных входов 8
Тип входа приемник тока (положительная логика)
Напряжение дискретного входа 24 В пост. тока, дискретный логический вход: положительный
Ток дискретного входа 3,5 мА
Количество дискретных выходов 8
Тип дискретного выхода полупроводниковый
Напряжение дискретного входа 24 В, 19 - 30 В постоянного тока
Ток дискретного выхода 0,5 А
Совместимость входа С 2-/3-проводными бесконтактными датчиками в соответствии с IEC 60947-5-2;
С 2-/3-проводными бесконтактными датчиками в соответствии с МЭК 61131-2 тип 3
Источник питания датчика 19 - 30 В
Текущее состояние 1 гарантированное >= 3 мA
Текущее состояние 0 гарантированное <= 1,5 мА
Ток на канал 0,625 А
Максимальный ток на модуль 5 А
Максимальный ток утечки 0,5 мА
Максимальное падение напряжения < 1,2 В в состоянии "1"
Входной импеданс 6800 Ом
Сопротивление изоляции > 10 МОм 500 В постоянного тока
Рассеиваемая мощность 3,7 Вт
Время отклика на включение переменного тока 4 мс
Время отклика при отключении переменного тока 7 мс
Время отклика на входе 1,2 мс
Параллельное соединение выходов есть, максимум 2
Типовой потребляемый ток 79 мА 3,3 В пост. ток;
59 мА 24 В пост. ток
Потребляемый ток <= 111 мА 3,3 В пост. ток;
<= 67 мА 24 В пост. ток
Средняя наработка на отказ 450000 гн
Тип защиты внешний предохранитель на группу входных каналов 0,5 A (быстродействующий);
защита от перенапряжения на выходе;
защита от включения с обратной полярностью на входе;
защита от включения с обратной полярностью на выходе
Защита от перегрузки на выходе с ограничителем тока;
с электронным выключателем расцепителя 1,5 In < Id < 2 In
Защита от перенапряжения на выходе с диодом Transil
Защита от короткого замыкания на выходе с внешним предохранителем 2 А
Защита от включения с обратной полярностью обратно включенный диод
Порог обнаружения напряжения < 14 В пост. ток формирователя сигнала исполнительного устройства аварийной сигнализации;
< 14 В пост. ток датчика аварийной сигнализации;
> 18 В пост. ток формирователя сигнала исполнительного устройства в норме;
> 18 В пост. ток датчик в норме
Максимальная нагрузка на вольфрам 6 Вт
Частота коммутации 0,5 / LI² Гц
Максимальное время перегрузки 15 мс
Активное сопротивление нагрузки >= 48 Ом
Светодиодный индикатор состояния 1 светодиод (зеленый) работа модуля (RUN);
1 светодиод на каждый канал (зеленый) диагностика канала;
1 светодиод (красный) ошибка модуля (ERR);
1 светодиод (красный) модуль ввода / вывода
Общие характеристики
Степень защиты IP20
Рабочая температура 0 - 60 °C
Температура хранения -40 - 85 °C
Относительная влажность 5 - 95 % без образования конденсата
Габариты упаковки 55 х 110 х 117 мм
Вес нетто 115 г
Вес брутто 142 г
Комплектация модуль Schneider Electric BMXDDM16022 – 1 шт

Модуль ввода вывода данных Schneider Electric BMXDDM16022

Контроллер Schneider Electric BMXDDM16022 - это логический модуль управления, который применяют для автоматизации различных промышленных процессов. Прибор входит в серию Modicon X80. Рассмотрим некоторые распространенные заблуждения, касающиеся оборудования такого типа, на примере этой модели.

  1. Сложность в эксплуатации и мониторинге

Модель располагает интуитивно понятным интерфейсом и простой системой контроля работы. Наличие светодиодных индикаторов упрощает пусконаладку и отладку.

  1. Ограниченная функциональность

Модуль имеет 8 дискретных входов, что даёт широкие возможности для подключения различных датчиков и устройств ввода. Такое количество входов будет полезно для реализации сложных алгоритмов управления на предприятиях промышленности.

  1. Недостаточная защита от внешних воздействий

Степень защиты IP20 обеспечивает защищённость устройства от попадания внутрь твердых предметов диаметром 12,5 мм и больше. Это помогает продлить срок службы контроллера в промышленных условиях.

  1. Затратное энергопотребление

Напряжение дискретного входа составляет 24 В, а ток дискретного входа - 3,5 мА. Эти характеристики указывают на энергоэффективность устройства. Такой контроллер Schneider Electric снижает затраты на электроэнергию.

Преимущества использования BMXDDM16022:

  • небольшие размеры, упрощающие монтаж;
  • совместимость с другими аппаратными платформами серии Modicon X80;
  • быстрая обработка сигналов.

Такие приборы позволяют проводить:

  • управление производственными линиями;
  • контроль технологических процессов в химической промышленности;
  • мониторинг и управление в энергетическом секторе;
  • автоматизацию комплексов водоснабжения и водоотведения.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
