Характеристики Schneider Electric BMXDDM3202
Описание Schneider Electric BMXDDM3202
Технические характеристики Schneider Electric BMXDDM3202K
| Серия | Modicon X80 |
| Тип | модуль дискретного ввода / вывода |
| Количество дискретных входов | 16 |
| Тип входа | приемник тока (положительная логика) |
| Напряжение дискретного входа | 24 В пост. тока, дискретный логический вход: положительный |
| Ток дискретного входа | 2,5 мА |
| Количество дискретных выходов | 16 |
| Тип дискретного выхода | полупроводниковый |
| Напряжение дискретного входа | 24 В, 19 - 30 В постоянного тока |
| Ток дискретного выхода | 0,1 А |
| Совместимость входа |
С 2-/3-проводными бесконтактными датчиками в соответствии с IEC 60947-5-2; С 2-/3-проводными бесконтактными датчиками в соответствии с МЭК 61131-2 тип 1 |
| Источник питания датчика | 19 - 30 В |
| Текущее состояние 1 гарантированное | >= 2 мA |
| Текущее состояние 0 гарантированное | <= 0,5 мА |
| Ток на канал | 0,125 А |
| Максимальный ток на модуль | 3,2 А |
| Максимальный ток утечки | 0,1 мА |
| Максимальное падение напряжения | < 1,5 В в состоянии "1" |
| Входной импеданс | 9600 Ом |
| Сопротивление изоляции | > 10 МОм 500 В постоянного тока |
| Рассеиваемая мощность | 4 Вт |
| Время отклика на включение переменного тока | 4 мс |
| Время отклика при отключении переменного тока | 7 мс |
| Время отклика на входе | 1,2 мс |
| Параллельное соединение выходов | есть, максимум 3 |
| Типовой потребляемый ток |
125 мА 3,3 В пост. ток; 69 мА 24 В пост. ток |
| Потребляемый ток |
<= 166 мА 3,3 В пост. ток; <= 104 мА 24 В пост. ток |
| Средняя наработка на отказ | 430000 гн |
| Тип защиты |
внешний предохранитель на группу входных каналов 0,5 A (быстродействующий); защита от перенапряжения на выходе; защита от включения с обратной полярностью на входе; защита от включения с обратной полярностью на выходе |
| Защита от перегрузки на выходе |
с ограничителем тока; с выключателем и электронным расцепителем 0,125 A < Id < 0,185 A |
| Защита от перенапряжения на выходе | с диодом Transil |
| Защита от короткого замыкания на выходе | с внешним предохранителем 2 А |
| Защита от включения с обратной полярностью | обратно включенный диод |
| Порог обнаружения напряжения |
< 14 В пост. ток формирователя сигнала исполнительного устройства аварийной сигнализации; < 14 В пост. ток датчика аварийной сигнализации; > 18 В пост. ток формирователя сигнала исполнительного устройства в норме; > 18 В пост. ток датчик в норме |
| Максимальная нагрузка на вольфрам | 1,2 Вт |
| Частота коммутации | 0,5 / LI² Гц |
| Максимальное время перегрузки | 15 мс |
| Активное сопротивление нагрузки | >= 220 Ом |
| Светодиодный индикатор состояния |

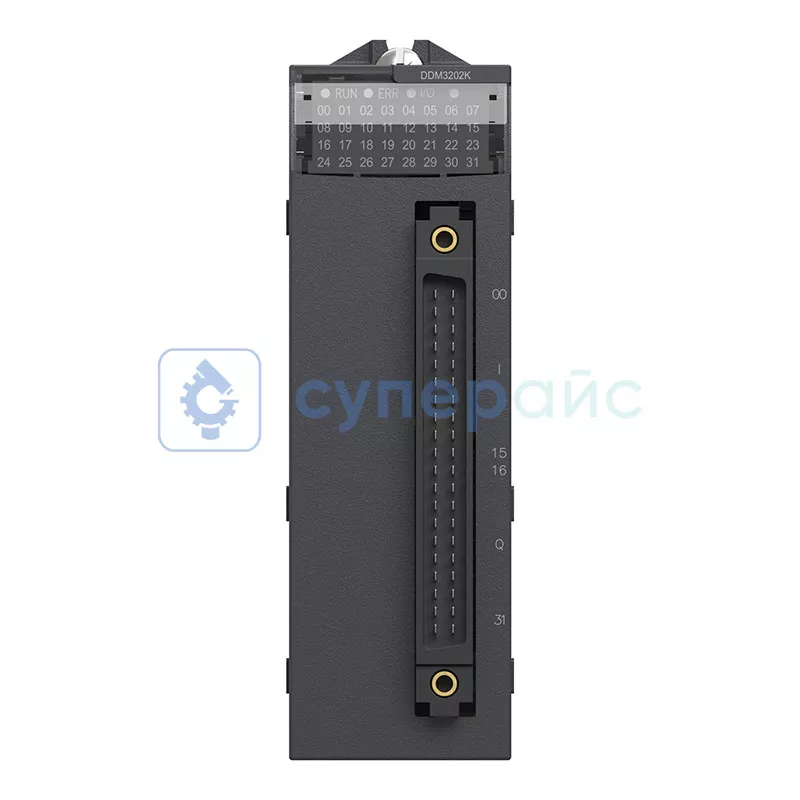

1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 55 х 115 х 117 мм |
| Вес нетто | 110 г |
| Вес брутто | 135 г |
| Комплектация | модуль Schneider Electric BMXDDM3202K – 1 шт |

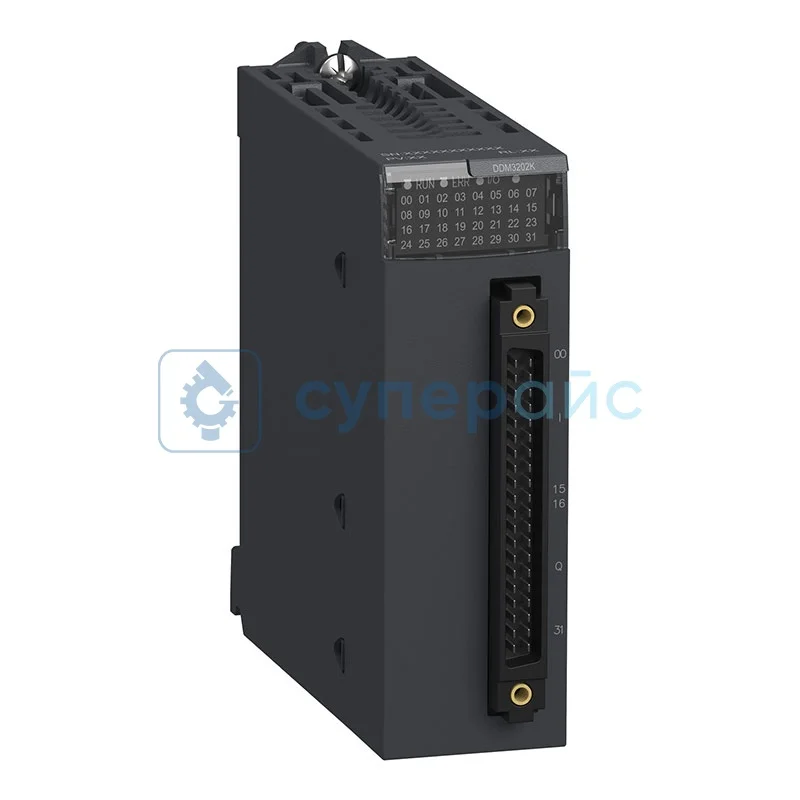

Контроллер Schneider Electric BMXDDM3202K
Контроллер Schneider Electric BMXDDM3202K создан для задач автоматизации производственных процессов. Этот модуль ввода и вывода образует основу для построения промышленных систем управления. Рассмотрим часто встречающиеся заблуждения о подобном оборудовании на примере модели.
- Подключение периферийных устройств требует сложных настроек
Количество дискретных входов (16 каналов) помогает быстро интегрировать датчики. Напряжение дискретного входа 24 В соответствует стандартам промышленного оборудования. Положительная логика входа упрощает монтаж.
- Входные каналы работают нестабильно
Ток дискретного входа 2,5 мА гарантирует корректное считывание сигналов. Предохранитель 0,5 А защищает группы входов.
Преимущества полупроводникового дискретного выхода:
- высокая скорость переключения сигналов;
- устойчивость к электромагнитным помехам;
- минимальное тепловыделение при работе;
- увеличенный срок службы компонентов.
- Контроллеры часто выходят из строя при ошибках подключения
Реализованные типы защиты предусматривают перенапряжение и несоблюдение полярности. Защита от обратной полярности на входах предотвращает повреждение при неверном подключении.
- Оборудование требует частого технического обслуживания
Приемник тока с положительной логикой снижает влияние помех. Быстродействующий предохранитель и комплексная защита минимизируют риски при нештатных ситуациях, продлевая срок службы прибора в промышленности.
Областью применения контроллера охватываются:
- сборочные производства электроники;
- пищевая промышленность;
- химические предприятия;
- водоочистные сооружения;
- энергетические объекты;
- машиностроительные заводы.
