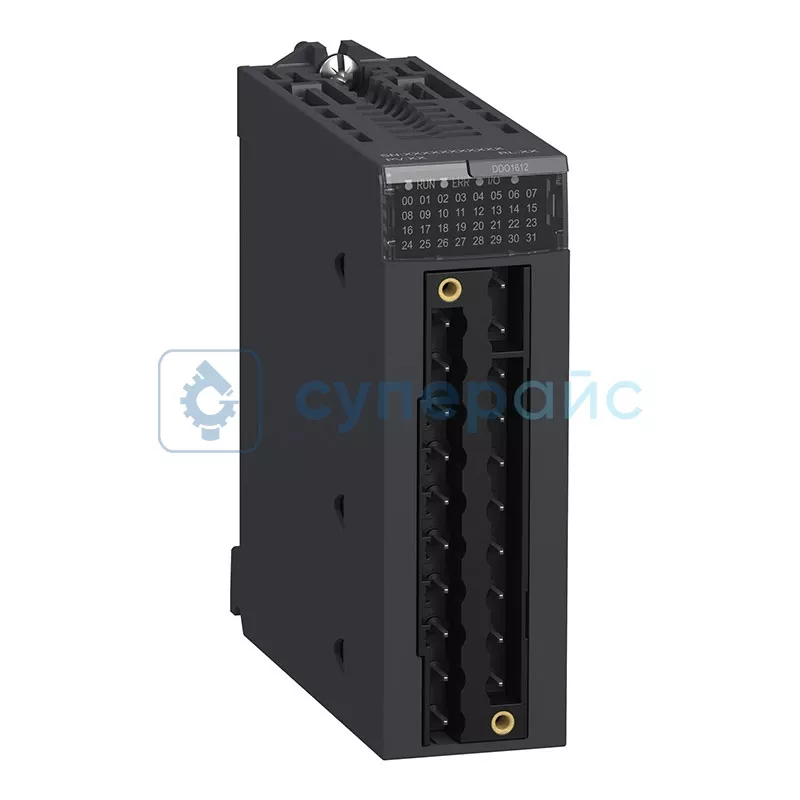

Контроллер дискретного вывода Schneider Electric BMXDDO1612
Код товара: 29235
Гарантия 12 месяцев
О товаре Защита от перенапряжения
Напряжение дискретного выхода: 24 В
Количество дискретных выходов: 16
Ток дискретного выхода: 0,5 А
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защита от перенапряжения
Напряжение дискретного выхода: 24 В
Количество дискретных выходов: 16
Ток дискретного выхода: 0,5 А
Технические характеристики Schneider Electric BMXDDO1612
| Серия | Modicon X80 |
| Тип | модуль дискретного вывода |
| Количество дискретных выходов | 16 |
| Тип дискретного выхода | полупроводниковый |
| Логика дискретного выхода | отрицательная |
| Напряжение дискретного выхода | 24 В, 19 - 30 В пост. ток |
| Ток дискретного выхода | 0,5 А |
| Ток на канал | 0,625 A |
| Максимальный ток на модуль | 10 А |
| Максимальный ток утечки | 0,5 мА |
| Максимальное падение напряжения | < 1,2 В в состоянии "1" |
| Рассеиваемая мощность | 2,26 Вт |
| Время отклика на входе | 1,2 мс |
| Параллельное соединение выходов | есть, максимум 3 |
| Типовой потребляемый ток | 79 мА 3,3 В пост. ток |
| Средняя наработка на отказ | 490000 гн |
| Тип защиты |
защита от включения с обратной полярностью; защита от короткого замыкания; защита от перегрузки; защита от перенапряжения |
| Защита от перегрузки на выходе |
с выключателем с электронным расцепителем 1,5 In < Id < 2 In; с ограничителем тока |
| Защита от перенапряжения на выходе | с диодом Transil |
| Защита от короткого замыкания на выходе | с внешним предохранителем 2 А |
| Защита от включения с обратной полярностью | обратно включенный диод |
| Порог обнаружения напряжения |
< 14 В пост. ток формирователь сигнала исполнительного устройства аварийной сигнализации; > 18 В пост. ток формирователь сигнала исполнительного устройства в состоянии 0 |
| Максимальная нагрузка на вольфрам | 6 Вт |
| Частота коммутации | 0,5 / LI² Гц |
| Максимальное время перегрузки | 15 мс |
| Активное сопротивление нагрузки | >= 48 Ом |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 55 х 115 х 118 мм |
| Вес нетто | 120 г |
| Вес брутто | 145 г |
| Комплектация | модуль Schneider Electric BMXDDO1612 – 1 шт |
Модуль вывода дискретных данных Schneider Electric BMXDDO1612
Контроллер дискретного вывода Schneider Electric BMXDDO1612 серии Modicon X80 спроектирован для управления автоматизированными системами. Ниже рассказываем про основные этапы работы с устройством.
- Подготовка к установке
Перед монтажом убедитесь в совместимости контроллера с вашей системой. Учитывайте количество дискретных выходов - их 16. Такая архитектура даёт возможность одновременного управления несколькими механизмами.
- Монтаж и подключение
Установите контроллер, затем подключите питание, соблюдая полярность. Напряжение дискретного выхода составляет 24 В. Подсоедините управляемые устройства к выходам контроллера.
- Настройка параметров
Сконфигурируйте выходы в соответствии с требованиями системы. Учитывайте, что тип дискретного выхода - полупроводниковый. Такое решение помогает обеспечить высокую скорость переключения.
- Программирование
Создайте управляющую программу с учетом особенностей вашей задачи. Используйте специализированное программное обеспечение для контроллеров Schneider Electric.
Преимущества BMXDDO1612:
- простота интеграции;
- гибкость настройки;
- компактный корпус.
- Эксплуатация и мониторинг
Контролируйте работу, отслеживая сигналы индикаторов. При возникновении нештатных ситуаций сработает встроенная защита.
Реализованные типы защиты:
- от включения с обратной полярностью;
- от короткого замыкания;
- на случай перегрузки;
- на случай перенапряжения.
- Обслуживание
Периодически проверяйте состояние контактов и соединений. При необходимости очищайте корпус от пыли.
Области применения:
- автоматизация производственных линий;
- управление складскими комплексами;
- управление конвейерами;
- автоматизация упаковки.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
