Характеристики Schneider Electric BMXDDO6402K
Описание Schneider Electric BMXDDO6402K
Технические характеристики Schneider Electric BMXDDO6402K
| Серия | Modicon X80 |
| Тип | модуль дискретного вывода |
| Количество дискретных выходов | 64 в соответствии с EN/IEC 61131-2 |
| Тип дискретного выхода | полупроводниковый |
| Логика дискретного выхода | положительная |
| Напряжение дискретного выхода | 24 В, 19 - 30 В пост. ток |
| Ток дискретного выхода | 0,1 А |
| Ток на канал | 0,125 A |
| Максимальный ток на модуль | 6,4 А |
| Рассеиваемая мощность | 6,85 Вт |
| Время отклика на входе | 1,2 мс |
| Параллельное соединение выходов | есть, максимум 3 |
| Типовой потребляемый ток | 160 мА 3,3 В пост. ток |
| Средняя наработка на отказ | 150000 гн |
| Тип защиты |
защита от включения с обратной полярностью; защита от короткого замыкания; защита от перегрузки; защита от перенапряжения |
| Защита от перегрузки на выходе |
с ограничителем тока; с выключателем с электронным расцепителем 0,125 A < Id < 0,185 A |
| Защита от перенапряжения на выходе | с диодом Transil |
| Защита от короткого замыкания на выходе | с внешним предохранителем 2 А |
| Защита от включения с обратной полярностью | обратно включенный диод |
| Порог обнаружения напряжения |
< 14 В пост. ток формирователь сигнала исполнительного устройства аварийной сигнализации; > 18 В пост. ток формирователь сигнала исполнительного устройства в состоянии 0 |
| Максимальная нагрузка на вольфрам | 1,2 Вт |
| Частота коммутации | 0,5 / LI² Гц |
| Максимальное время перегрузки | 15 мс |
| Активное сопротивление нагрузки | >= 220 Ом |
| Светодиодный индикатор состояния |

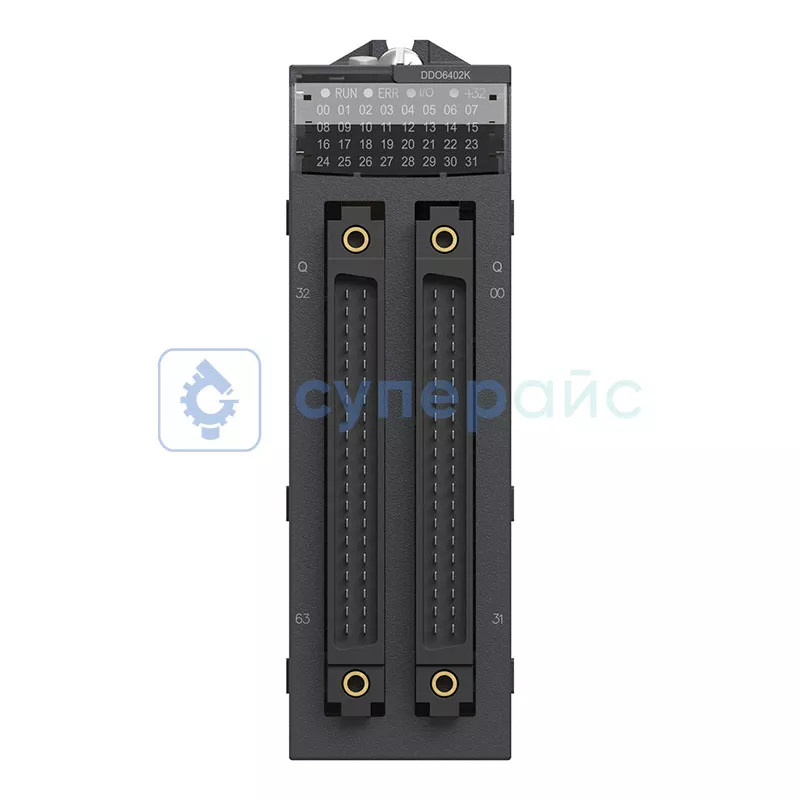

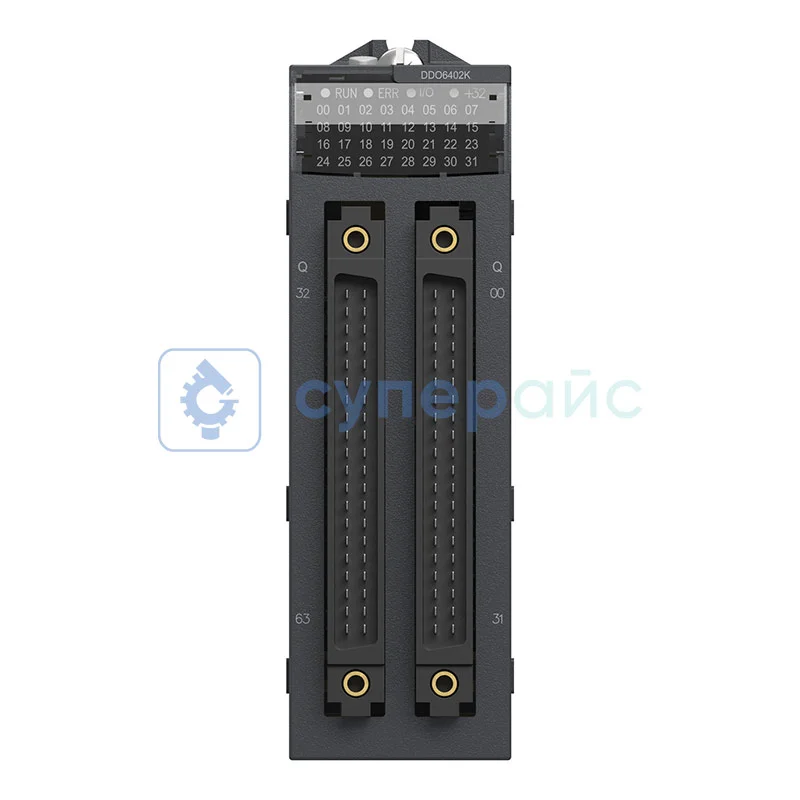

1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Габариты упаковки | 115 х 110 х 55 мм |
| Вес нетто | 150 г |
| Вес брутто | 200 г |
| Комплектация | модуль Schneider Electric BMXDDO6402K – 1 шт |

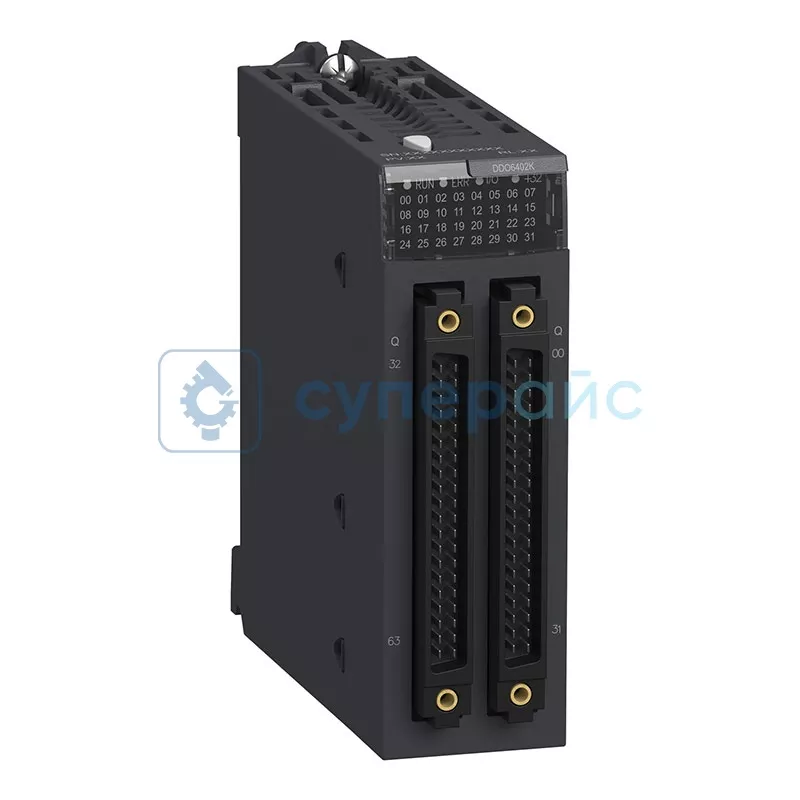

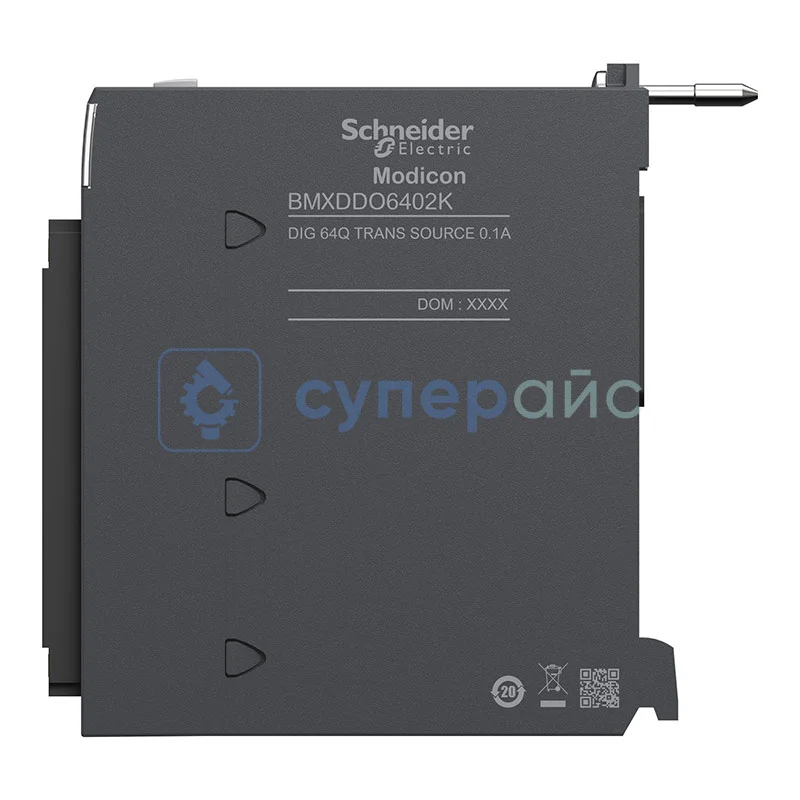

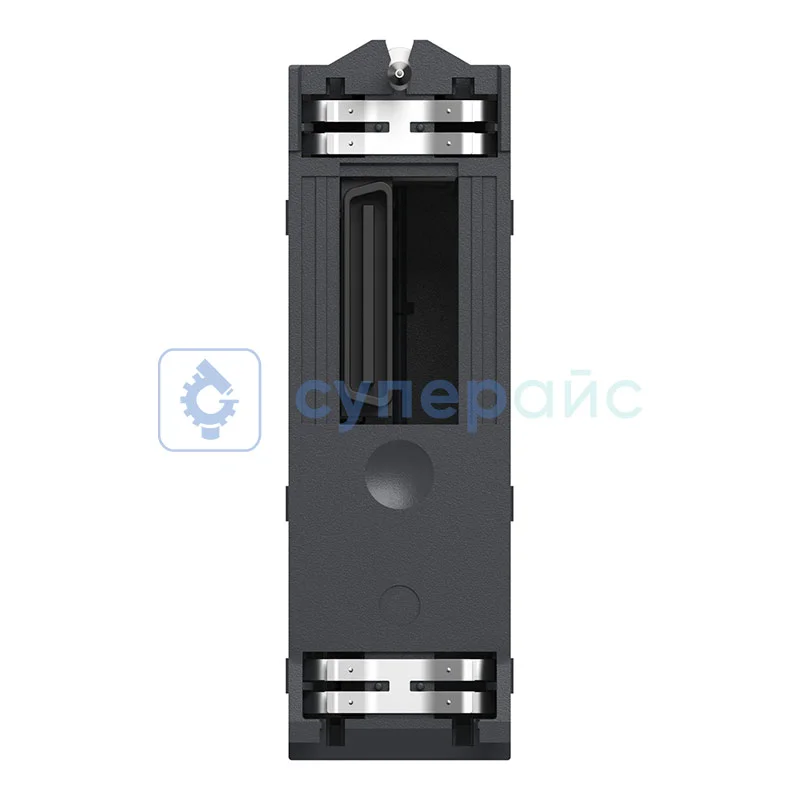

Модуль Schneider Electric BMXDDO6402K
Schneider Electric BMXDDO6402K — это модуль вывода транзисторов серии Modicon X80 на 64 дискретных выхода. Прибор управляет внешними устройствами через дискретные сигналы. Модуль помогает автоматизировать технологические процессы в промышленности. Назначением устройства является обеспечение четкого и безопасного управления исполнительными механизмами. Ниже опровергаем некоторые мифы о таких приборах на примере этой модели.
1. Модули с большим количеством выходов медленно работают
Количество дискретных выходов в данном случае не влияет на скорость переключения. Каждый выход работает независимо, что даёт быструю реакцию на команды управления.
2. Выходное напряжение опасно для оборудования и работников
Напряжение дискретного выхода 24 В считается безопасным для персонала. Такой вольтаж минимизирует риск повреждения электроники.
3. Малый выходной ток ограничивает сферу применения
Ток дискретного выхода 0,1 А достаточен для управления многими устройствами: промежуточными реле, индикаторами, электромагнитными клапанами малой мощности.
Реализованные типы защиты:
- защита на случай обратной полярности предотвращает повреждение при неправильном подключении;
- схема на случай короткого замыкания отключает выход при аварии;
- контур на случай перегрузки контролирует превышение номинального значения;
- защита от перенапряжения блокирует воздействие высоких напряжений.
Объекты, где применяется такая техника:
- комплексы автоматизации производственных линий;
- системы управления конвейерным оборудованием;
- комплексы вентиляции и кондиционирования.
