Релейный модуль вывода Schneider Electric BMXDRA0804T

Код товара: 29245

guarantee Гарантия 12 месяцев

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России

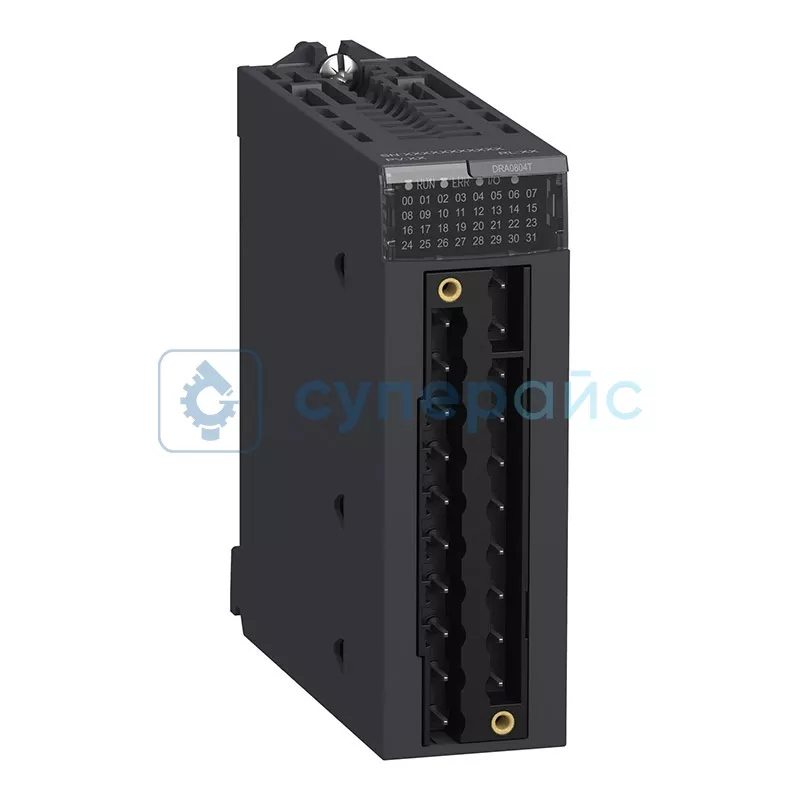

Релейный модуль вывода Schneider Electric BMXDRA0804T фото 1

Контроллер вывода Schneider Electric BMXDRA0804T
Защита от короткого замыкания на выходе
Напряжение дискретного выхода: 100 - 150 В
Количество дискретных выходов: 8
Тип дискретного выхода: реле

22 929 руб.

включая НДС

НДС 5%:

НДС 20%:

включено в стоимость

по запросу

Добавить в корзину

Добавить в избранное

Добавить в сравнение

Получить КП

Купить в 1 клик

В наличии:

Склад в Москве: 0 шт.(под заказ 10-19 дней)

Склад в Гуанчжоу: 5 шт.

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Технические характеристики Schneider Electric BMXDRA0804T

Серия	Modicon X80
Тип	модуль дискретного вывода
Количество дискретных выходов	8 в соответствии с EN/IEC 61131-2
Тип дискретного вывода	реле
Напряжение дискретного выхода	100 - 150 В
Сопротивление изоляции	> 10 МОм 500 В пост. тока
Рассеиваемая мощность	3,17 Вт
Ток на канал	0,125 A
Время отклика на выходе	< 10 мс активация; < 10 мс возврат в исходное состояние
Типовой потребляемый ток	61 мА 3,3 В пост. ток; 104 мА 24 В пост. ток
Потребляемый ток	<= 112 мА 3,3 В пост. ток; <= 117 мА 24 В пост. ток
Средняя наработка на отказ	2800000 гн
Защита от перегрузки на выходе	есть, быстродействующий предохранитель на канал или группу каналов
Защита от перенапряжения на выходе	есть, разрядный диод на каждом выходе
Защита от короткого замыкания на выходе	есть, быстродействующий предохранитель на канал или группу каналов
Максимальный коммутируемый ток	0,3 А
Минимальный коммутируемый ток	100 мА 5 В пост. ток
Механическая износостойкость	20000000 циклы
Электрическая износостойкость	DC-12: 100000 циклов в 37 Вт 125 В; DC-13: 100000 циклов в 12 Вт 125 В
Светодиодный индикатор состояния	1 светодиод (зеленый) работа модуля (RUN); 1 светодиод на каждый канал (зеленый) диагностика канала; 1 светодиод (красный) ошибка модуля (ERR); 1 светодиод (красный) модуль ввода / вывода
*Общие характеристики*
Степень защиты	IP20
Защитное исполнение	конформное покрытие
Характеристика окружающей среды	класс газостойкости Gx; класс газостойкости 3C4; полипропиленовый класс 3S4; класс пескостойкости 3S4; класс солеустойчивости 2; класс устойчивости к образованию плесени 3B2; класс устойчивости к грибковым спорам 3B2
Рабочая температура	-25 - 70 °C
Температура хранения	-40 - 85 °C
Относительная влажность	5 - 95 % без образования конденсата
Габариты упаковки	55 х 110 х 125 мм
Вес нетто	145 г
Вес брутто	198 г
Комплектация	модуль Schneider Electric BMXDRA0804T – 1 шт

Модуль вывода Schneider Electric BMXDRA0804T

Модуль релейного вывода Schneider Electric BMXDRA0804T представляет собой высокотехнологичное устройство для промышленной автоматизации. Конструкция содержит 8 дискретных выходов.

Ниже рассказываем о модели подробнее, последовательно разбирая этапы работы с устройством.

1. Подготовка к использованию

Напряжение дискретного выхода модели составляет 100-150 В, что обуславливает стабильную работу в различных промышленных условиях. Планируйте подключение с учётом этих параметров.

2. Монтаж и подключение

Установите модуль в соответствующий слот контроллера. Количество дискретных выходов помогает управлять несколькими устройствами одновременно.

3. Конфигурирование модуля

Настройте параметры модуля в программном обеспечении. Тип дискретного выхода — реле — обуславливает надежную гальваническую развязку между управляющей электроникой и силовыми цепями.

4. Тестирование подключений

Проверьте работоспособность каждого канала. Программируемые контроллеры PLC такого типа требуют проверки сигналов перед запуском в эксплуатацию.

5. Запуск в работу

Активируйте программу управления. Следите за индикацией на модуле. Защита модуля помогает предотвратить выход прибора из строя при нештатных ситуациях.

Особенности конформного покрытия модуля:

защита электронных компонентов от влаги;
устойчивость к пыли и агрессивным средам;
увеличенный срок службы электронных компонентов.

Типичные задачи для такого модуля:

управление электромагнитными клапанами в производственных линиях;
коммутация силовых цепей в насосных станциях;
управление освещением на промышленных объектах.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
