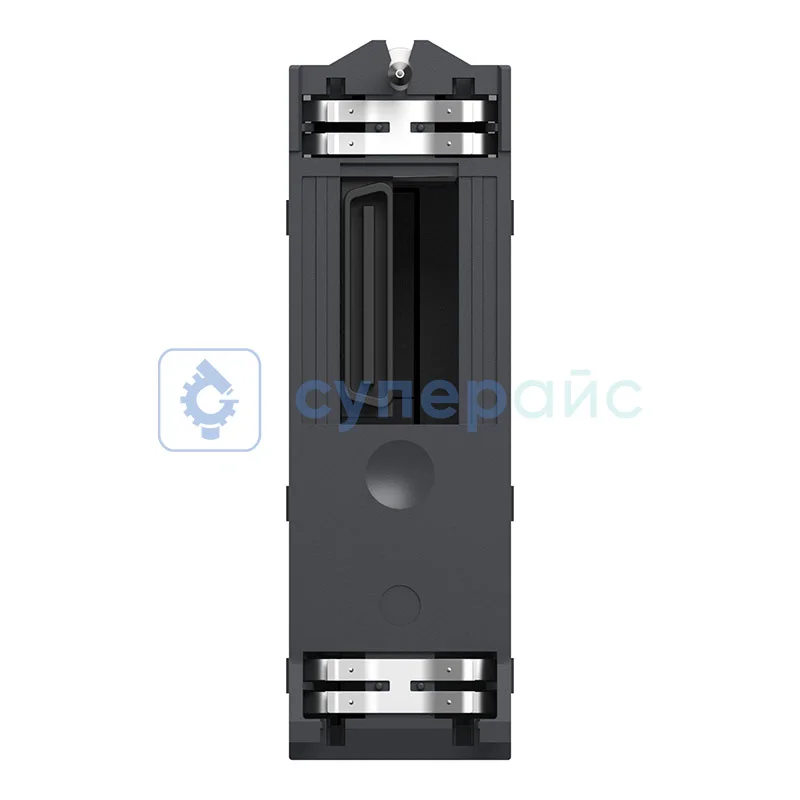

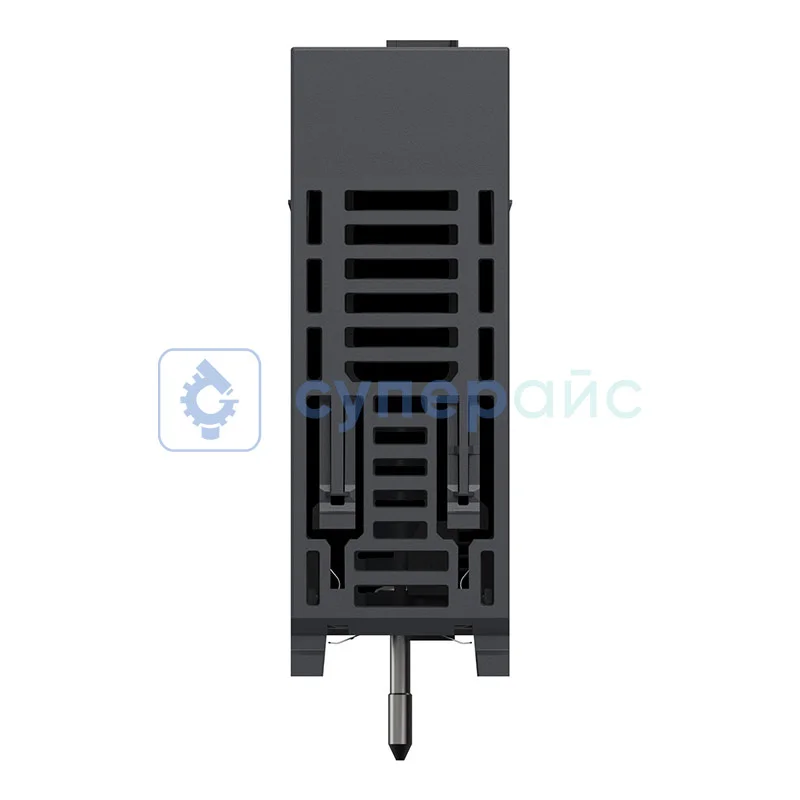

Модуль управления перемещением Schneider Electric BMXMSP0200
Код товара: 29426
Гарантия 12 месяцев
О товаре Защита от перегрузки на выходе
Количество каналов: 2
Количество входов: 4
Количество выходов: 3
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защита от перегрузки на выходе
Количество каналов: 2
Количество входов: 4
Количество выходов: 3
Технические характеристики Schneider Electric BMXMSP0200
| Серия | Modicon X80 |
| Тип | модуль РТО |
| Количество каналов | 2 |
| Количество входов | 4 |
| Тип дискретного входа |
приемник тока есть, вход точки отсчета в соответствии с МЭК 61131-2 тип 3; приемник тока есть, вход бесконтактного датчика и вход концевого в соответствии с МЭК 61131-2 тип 3; приемник или источник тока счетчик на входе положения в соответствии с МЭК 61131-2 тип 3; приемник или источник тока привод готов, вход сигнала аварии в соответствии с МЭК 61131-2 тип 3 |
| Совместимость входов | 2-проводный/3-проводный датчик, 19,2 - 30 В в соответствии с IEC 947-5-2 |
| Совместимость выходов |
преобразователь сигнала (USIC); RS422, вход 7 мA; вход типа "источник", 5 - 24 В |
| Выходная частота |
200 км² < 0,5 м с USIC и VW3M8210R05; 100 км² < 5 м при использовании обычной входной цепи источника; 200 км² < 10 м при использовании схем, совместимых с RS422 |
| Порог срабатывания |
> 12 В нет неверного напряжения питания; > 8 В неверное напряжение питания |
| Входное напряжение | 24 В |
| Входной ток | 4,3 мА |
| Предельный уровень напряжения "1" | >= 11 В |
| Потребляемый ток |
35 мА 24 В пост. ток формирователь сигнала исполнительного устройства; 150 мА 3,3 В пост. ток типичный; 200 мА 3,3 В пост. ток максимальный |
| Текущее состояние "1" гарантированное | >= 2 mA |
| Предельный уровень напряжения "0" | 5 В |
| Текущее состояние "0" гарантированное | >= 1,5 mA |
| Время срабатывания |
< 200 мкс для входа "положение достигнуто" и входа "привод готов"; < 60 мкс для входа начала отсчета и входа датчика близости |
| Количество выходов |
1 выход импульсов; 2 вспомогательный выход |
| Порог обнаружения напряжения формирователя сигнала исполнительного устройства |
< 8 В неверное напряжение формирователя сигнала исп. устрой вспом. выход; < 8 В нет неверного напряжения формирователя сигнала исп. у вспом. выход; > 14 В неверное напряжение формирователя сигнала исп. устрой выход импульсов; > 14 В нет неверного напряжения формирователя сигнала исп. у выход импульсов |
| Выходное напряжение | 24 В |
| Пределы выходного напряжения | 19 - 30 В |
| Ток дискретного выхода | 50 мА |
| Ток на канал | 0,4 А |
| Максимальный ток утечки | 0,05 мА в состоянии "0" |
| Напряжение нулевой последовательности | 0,15 В в состоянии "1" |
| Время отклика на выходе |
1.2 - 1.5 мс при появлении; 1.2 - 1.5 мс при исчезновении |
| Активное сопротивление нагрузки | 15000 Ом |
| Защита от перегрузки на выходе | есть |
| Защита от короткого замыкания на выходе | есть |
| Защита от включения с обратной полярностью | есть |
| Изоляция между первичной и вторичной | 1500 В действ. |
| Сопротивление изоляции | > 10 МОм |
| Локальная индикация |
работа модуля (RUN): 1 светодиод (зеленый); внешний отказ (I/O): 1 светодиод (красный); внутренний отказ, неисправность модуля (ERR): 1 светодиод (красный); скачивание (DL): 1 светодиод (зеленый); состояние канала (CH00): 8 светодиодов (зеленый); состояние канала (CH01): 8 светодиодов (зеленый) |
| Интерфейс | 2 разъема с 28 контактов |
| Общие характеристики | |
| Рабочая температура | -25 - 70 °C |
| Габариты упаковки | 54 х 115 х 117 мм |
| Вес брутто | 147 г |
| Комплектация | модуль Schneider Electric BMXMSP0200 – 1 шт |
Контроллер Schneider Electric BMXMSP0200
Предлагаемый Schneider Electric модуль управления перемещением BMXMSP0200 входит в линейку промышленных контроллеров движения. Это компактное устройство помогает автоматизировать процессы позиционирования в производственном оборудовании. Встраиваемая система управления перемещением такого типа упрощает создание точных механизмов подачи.
Четыре входа модуля выступают основой подключения различных датчиков и устройств обратной связи. Это обуславливает точный контроль положения и скорости движущихся частей оборудования. Три выхода используют для управления исполнительными механизмами, такими как двигатели или приводы.
Изоляция между первичной и вторичной цепями 1500 В гарантирует надежную защиту от электрических помех. Этот функциональный элемент повышает безопасность работы и снижает риск повреждения оборудования.
BMXMSP0200 можно применять:
- на автоматизированных производственных линиях;
- в составе упаковочного оборудования;
- в роботизированных комплексах;
- в конвейерных системах;
- в станках с числовым программным управлением.
Ток в цепях управления контролируется с высокой точностью, что обеспечивает плавность движения и долговечность механических компонентов системы.
Прибор смогут использовать:
- инженеры по автоматизации;
- разработчики управляющих устройств;
- технические работники, обслуживающие промышленное оборудование;
- оптимизаторы процессов на производстве;
- интеграторы робототехнических комплексов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
