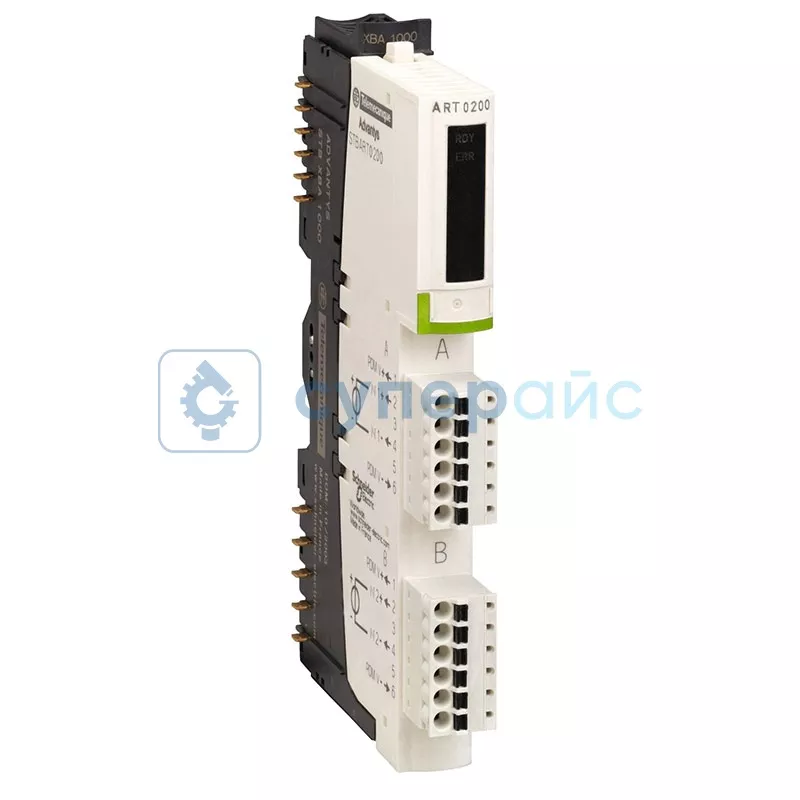

Контроллер аналогового входа Schneider Electric STBART0200K
Артикул (код товара): 29740
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
31 400 ₽
31 400 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
29740
Модель (серия)
STBART0200K
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric STBART0200K
Артикул (код товара)
29740
Модель (серия)
STBART0200K
Страна производства
Китай
Гарантия, мес.
12
Серия
Вес (кг)
0,136
Сложность
2
Описание Schneider Electric STBART0200K
Технические характеристики Schneider Electric STBART0200K
| Серия | Advantys STB |
| Тип | стандартный комплект аналогового входа |
| Состав комплекта |
STBXTS2100, 6-контактный блок пружинных зажимов; STBXTS1100, 6-контактный блок винтовых зажимов; монтажное основание STBXBA1000; модуль STBART0200 |
| Тип подключения |
напряжение +/- 80 мВ; датчик температуры -100 - +260 °C Cu 10 2-, 3- или 4-проводн. МЭК; датчик температуры -100 - +450 °C Pt 100 2-, 3- или 4-проводн. US/JIS; датчик температуры -100 - +450 °C Pt 1000 2-, 3- или 4-проводн. US/JIS; датчик температуры -200 - +850 °C Pt 100 2-, 3- или 4-проводн. МЭК; датчик температуры -200 - +850 °C Pt 1000 2-, 3- или 4-проводн. МЭК; датчик температуры -60 - +180 °C Ni 100 2-, 3- или 4-проводн. МЭК; датчик температуры -60 - +180 °C Ni 1000 2-, 3- или 4-проводн. МЭК; термопара +130 - +1820 °C термопара B; термопара -200 - +760 °C термопара J; термопара -270 - +1000 °C термопара E; термопара -270 - +1370 °C термопара K; термопара -270 - +400 °C термопара T; термопара -50 - +1665 °C термопара R; термопара -50 - +1665 °C термопара S |
| Количество аналоговых входов | 2 |
| Разрешение аналогового входа | 15 бит + значение |
| Вид фильтра | один входной ФНЧ 25 Гц |
| Абсолютное максимальное входное напряжение | +/- 7,5 В постоянного ток |
| Холодная замена | есть |
| Горячая замена | есть, для стандартных NIMs |
| Состояние пропадания обмена данными |
состояние "0" базовые NIM; задается пользователем стандартные NIM |
| Формат данных | IEC 61131-2 / EN 61131-2 |
| Входной импеданс | 10 МОм +/- 80 мВ |
| Время преобразования | 900 мс при +/- 0,1 % конечного значения |
| Максимальный ток питания датчиков | 100 мА на входные каналы |
| Защита от короткого замыкания | есть |
| Абсолютная погрешность измерения |
+/- 0,1 % полной шкалы 25 °C внутр.; +/- 0,15 % полной шкалы 25 °C внешн. |
| Изоляция между каналами и логической шиной | 1500 В в течение 1 минуты |
| Требование адресации |
1 значение для компенсации холодного спая; 2 входных значения |
| Совместимость продукта |
модуль распределения питания STBPDT3100/3105; монтажное основание STBXBA1000 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 30 мА 5 В постоянного тока для логической шины |
| Разрешающая способность измерительного прибора |
0,01 мВ Напряжение; 0,1 °C или 0,1 °F датчик температуры; 0,1 °C или 0,1 °F термопара |
| Время преобразования |
150 мс напряжение 60 Гц; 170 мс напряжение 50 Гц; 180 мс датчик температуры 60 Гц 2 или 4 провода; 200 мс датчик температуры 50 Гц 2 или 4 провода; 210 мс термопара с внутренней компенсацией холодного спая 60 Гц; 230 мс термопара с внутренней компенсацией холодного спая 50 Гц; 300 мс датчик температуры 60 Гц 3-проводн.; 340 мс датчик температуры 50 Гц 3-проводн.; 360 мс термопара с внешней компенсацией холодного спая 60 Гц; 400 мс термопара с внешней компенсацией холодного спая 50 Гц |
| Максимальное сопротивление проводки |
20 Ом Cu 10 IEC/US/JIS 2 или 3 провода; 20 Ом Ni 100 IEC/US/JIS 2 или 3 провода; 20 Ом Pt 100 IEC/US/JIS 2 или 3 провода; 200 Ом Ni 1000 IEC/US/JIS 2 или 3 провода; 200 Ом Pt 1000 IEC/US/JIS 2 или 3 провода; 50 Ом Cu 10 IEC/US/JIS 4-проводн.; 50 Ом Ni 100 IEC/US/JIS 4-проводн.; 50 Ом Pt 100 IEC/US/JIS 4-проводн.; 500 Ом Ni 1000 IEC/US/JIS 4-проводн.; 500 Ом Pt 1000 IEC/US/JIS 4-проводн. |
| Точность измерения |
+/- 1 °C Ni 100 25 °C внешн.; +/- 1 °C Ni 100 25 °C внутр.; +/- 1 °C Ni 1000 25 °C внешн.; +/- 1 °C Ni 1000 25 °C внутр.; +/- 1 °C Pt 100 25 °C внутр.; +/- 1 °C Pt 1000 25 °C внутр.; +/- 1,75 °C термопара B с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара E с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара J с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара K с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара R с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара S с внешней компенсацией холодного спая 25 °C; +/- 1,75 °C термопара T с внешней компенсацией холодного спая 25 °C; +/- 2 °C Pt 100 25 °C внешн.; +/- 2 °C Pt 1000 25 °C внешн.; +/- 2,85 °C термопара B с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара E с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара J с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара K с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара R с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара S с внешней компенсацией холодного спая 60 °C; +/- 2,85 °C термопара T с внешней компенсацией холодного спая 60 °C; +/- 3,6 °C термопара R с внутренней компенсацией холодного спая 25 °C; +/- 4 °C Cu 10 25 °C внешн.; +/- 4 °C Cu 10 25 °C внутр.; +/- 4 °C термопара K с внутренней компенсацией холодного спая 25 °C; +/- 4,1 °C термопара S с внутренней компенсацией холодного спая 25 °C; +/- 4,2 °C термопара R с внутренней компенсацией холодного спая 60 °C; +/- 4,4 °C термопара T с внутренней компенсацией холодного спая 25 °C; +/- 4,6 °C термопара B с внутренней компенсацией холодного спая 25 °C; +/- 4,6 °C термопара E с внутренней компенсацией холодного спая 25 °C; +/- 5 °C термопара S с внутренней компенсацией холодного спая 60 °C; +/- 5,1 °C термопара J с внутренней компенсацией холодного спая 25 °C; +/- 5,5 °C термопара K с внутренней компенсацией холодного спая 60 °C; +/- 6,4 °C термопара T с внутренней компенсацией холодного спая 60 °C; +/- 6,8 °C термопара B с внутренней компенсацией холодного спая 60 °C; +/- 6,8 °C термопара E с внутренней компенсацией холодного спая 60 °C; +/- 7 °C термопара J с внутренней компенсацией холодного спая 60 °C |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод (красный) ошибка модуля (ERR) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 70 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты упаковки | 30 х 83 х 133 мм |
| Вес брутто | 136 г |
| Комплектация | модуль Schneider Electric STBART0200K – 1 шт |
Блок аналогового входа Schneider Electric STBART0200K
Модули Schneider Electric STBART0200K - это устройства автоматизации, к которым подключаются программируемые логические контроллеры PLC. Такой модуль расширяет функционал базового блока и нужен для точного измерения электрических параметров.
Ниже рассказываем о характеристиках прибора через ответы на возможные вопросы.
Какие базовые параметры характеризуют модель?Это устройство серии Advantys STB с двумя входами. При таком количестве аналоговых входов можно подключать сразу два компонента. Разрешение аналогового входа составляет 15 бит плюс значение, что гарантирует достоверность получаемых данных. Аппарат работает от номинального напряжения 24 В и подключается к модулю распределения питания.
Как организовано питание входных цепей?Потребление тока логической шины заявлено как 30 мА при напряжении 5 В постоянного тока. Ток питания датчиков достигает 100 мА на каждый входной канал, что достаточно для подключения большого перечня датчиков.
Каковы особенности конструктивного исполнения?Модель создавалась как модуль типа "стандартный комплект аналогового входа". Степень защиты оболочки соответствует классу IP20.
Преимущества такого типа защиты:- препятствующий повреждению электроники барьер для твердых частиц, сопоставимых диаметром с пальцами и проводами;
- безопасность персонала при случайном прикосновении ввиду ограничения токоведущих частей;
- сохранение работоспособности в промышленных условиях.
- быстрая диагностика состояния аппарата без дополнительных приборов;
- мгновенное обнаружение неисправностей по красному индикатору;
- визуальный контроль рабочего режима по зеленому светодиоду.
