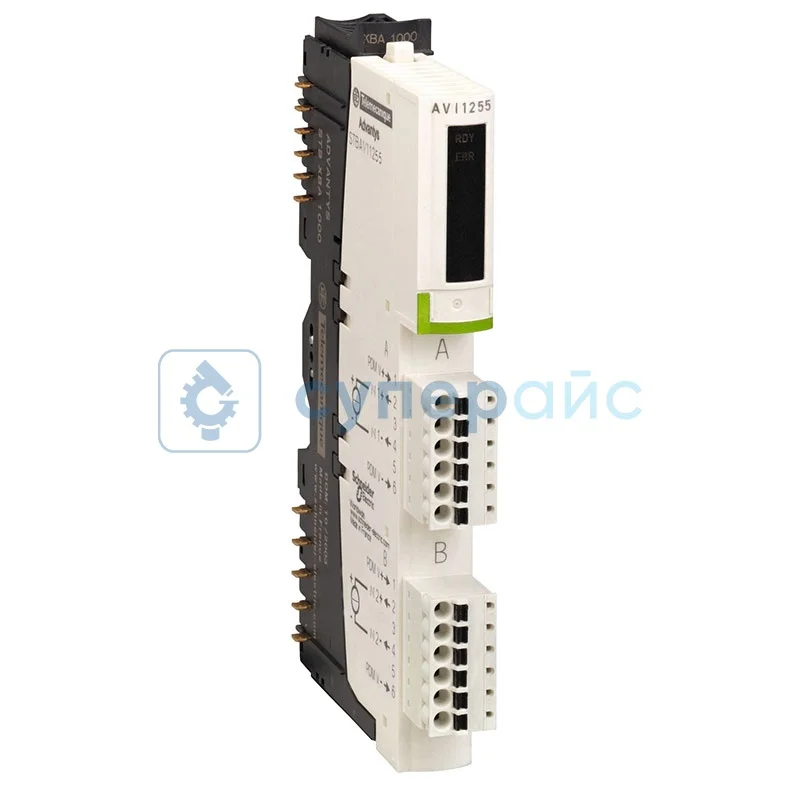

Модуль аналоговых входов Schneider Electric STBAVI1255K
Код товара: 29743
Гарантия 12 месяцев
О товаре Комплект главного аналогового входа
Количество аналоговых входов: 2
Разрешение аналогового входа: 10 бит
Вид фильтра: один входной ФНЧ 25 Гц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Комплект главного аналогового входа
Количество аналоговых входов: 2
Разрешение аналогового входа: 10 бит
Вид фильтра: один входной ФНЧ 25 Гц
Технические характеристики Schneider Electric STBAVI1255K
| Серия | Advantys STB |
| Тип | комплект главного аналогового входа |
| Состав комплекта |
STBXTS2100, 6-контактный блок пружинных зажимов; STBXTS1100, 6-контактный блок винтовых зажимов; монтажное основание STBXBA1000; модуль STBART1255 |
| Тип подключения | напряжение: 0 - 10 В |
| Количество аналоговых входов | 2 |
| Разрешение аналогового входа | 10 бит |
| Вид фильтра | один входной ФНЧ 25 Гц |
| Абсолютное максимальное входное напряжение | 50 В постоянного ток |
| Время отклика | 5 мс |
| Холодная замена | есть |
| Формат данных | IEC 61131-2 / EN 61131-2 |
| Время обновления | 10 мс |
| Собственная нелинейность | +/- 0,2 % полной шкалы |
| Дифференциальная линейность | монотонная |
| Входной импеданс | 400 кОм |
| Максимальный ток питания датчиков | 100 мА на входные каналы |
| Максимальное сопротивление источника | 1 кОм |
| Абсолютная погрешность измерения | +/- 0,5 % полной шкалы 25 °C |
| Отклонение номинальной характеристики | +/-0,01 % / °C |
| Изоляция между каналами и логической шиной | 1500 В в течение 1 минуты |
| Изоляция между каналами и шиной датчиков | 30 В |
| Требования адресации | 2 входных значения |
| Совместимость продукта |
модуль распределения питания STBPDT3100/3105; монтажное основание STBXBA1000 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 20 мА 5 В постоянного тока для логической шины |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния | 1 светодиод (зеленый) состояние модуля (RDY) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты упаковки | 25 х 80 х 130 мм |
| Вес нетто | 116 г |
| Вес брутто | 135 г |
| Комплектация | модуль Schneider Electric STBAVI1255K – 1 шт |
Контроллер аналоговых входов Schneider Electric STBAVI1255K
Модуль аналоговых входов Schneider Electric STBAVI1255K предназначен для приема и обработки аналоговых сигналов в промышленной автоматизации. Устройство функционирует при номинальном напряжении питания 24 В. Далее разбираем порядок работы с оборудованием по этапам.
- Выбор места установки
Модуль монтируется на специальное основание STBXBA1000 согласно техническим требованиям производителя. Совместимость продукта обуславливает работу с модулем распределения питания STBPDT3100/3105.
- Подключение источника питания
Подсоедините кабель питания к клеммам прибора. Потребляемый ток составляет 20 мА при 5 В постоянного тока для логической шины.
- Настройка двух измерительных каналов
Количество аналоговых входов модели создает возможность одновременного подключения двух источников сигнала.
Преимущества двухканальной конструкции:
- экономия места в монтажном шкафу;
- малое количества соединительных проводов;
- централизованная обработка сигналов двух датчиков.
- Обработка входных сигналов
Разрешение аналогового входа 10 бит преобразует аналоговый сигнал в цифровой код с дискретностью 1024 градации. Фильтр представлен входным ФНЧ 25 Гц. Этот вид фильтра применяется для подавления высокочастотных помех.
- Интеграция с управляющим оборудованием
Требования адресации предусматривают выделение 2 входных значений для корректной работы. Модуль передает обработанные сведения на контроллер Schneider Electric для дальнейшего анализа.
Варианты применения:
- мониторинг температурных параметров технологических процессов;
- контроль давления в гидравлических контурах;
- измерение уровня жидкости в резервуарах;
- регистрация вибрационных характеристик механизмов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
