Характеристики Schneider Electric STBDDI3725KS
Описание Schneider Electric STBDDI3725KS
Технические характеристики Schneider Electric STBDDI3725KS
| Серия | Advantys STB |
| Тип | комплект главного дискретного входа |
| Состав комплекта |
STBXTS2180, 18-контактный блок пружинных зажимов; модуль STBDDI3725; монтажное основание STBXBA3000 |
| Количество дискретных входов | 16 |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Пределы входного напряжения |
11 - 30 В в состоянии "1"; -3 - 5 В в состоянии "0" |
| Допустимый диапазон входных напряжений | 30 В |
| Ток дискретного входа | 4,5 мА |
| Текущее гарантированное состояние "0" | <= 1,5 мА |
| Текущее гарантированное состояние "1" | <= 2.5 мА |
| Тип дискретных входов | положительный |
| Время срабатывания |
2 мс из откл. во вкл.; 2 мс из вкл. в откл. |
| Функции защиты |
защита по питанию, встроенный предохранитель на PDM (5 A); вход ограничен токоограничивающим резистором; защита от включения с обратной полярностью |
| Изоляция между каналами и логической шиной | 1500 В в течении 1 мин |
| Холодная замена | есть |
| Горячая замена | есть, для базовых NIM |
| Фильтрация входных данных | 5 мс |
| Совместимость продукта |
монтажное основание блока ввода / вывода STBXBA3000; модуль распределения питания STBPDT3100/3105 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 100 мА в 5 В постоянный ток для логическая шина |
| Категория перенапряжения | II |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | -25 - 70 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты изделия | 65,1 х 18,4 х 125 мм |
| Габариты упаковки | 35 х 80 х 131 мм |
| Вес нетто | 86 г |
| Вес брутто | 210 г |
| Комплектация | модуль Schneider Electric STBDDI3725KS – 1 шт |

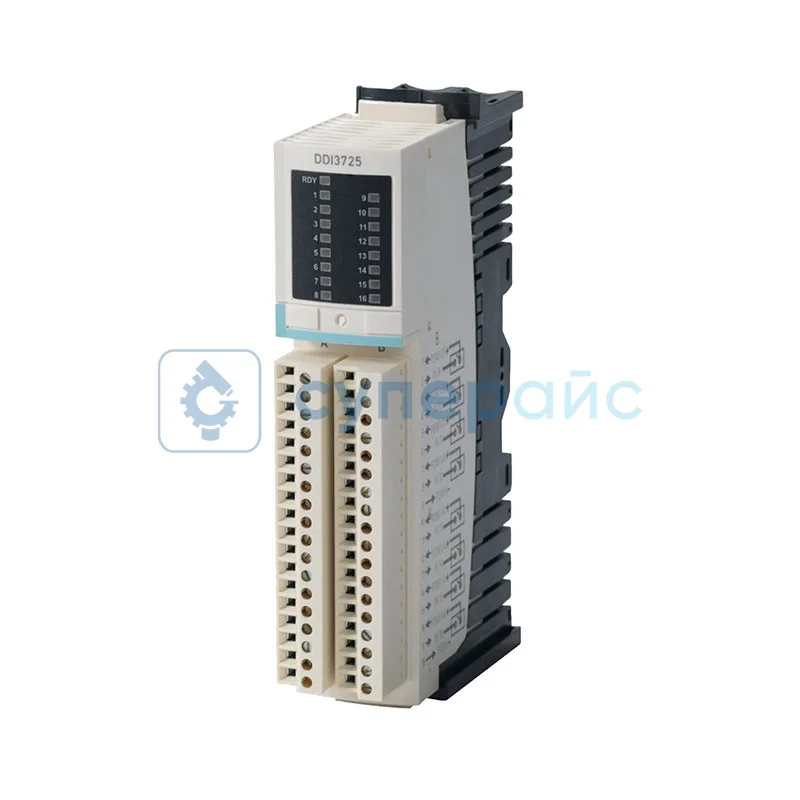

Модуль входа Schneider Electric STBDDI3725KS
Произведённый Schneider Electric модуль STBDDI3725KS представляет собой 16-канальный блок входа, через который модернизируется система АСУ ТП. Такая конфигурация помогает собирать данные с большого количества датчиков через единый компактный блок. Многоканальная конструкция обуславливает экономию места в шкафах автоматики.
Серия Advantys STB определяет совместимость и архитектурные особенности модуля.
Защита по питанию со встроенным предохранителем на PDM (5 A) обуславливает безопасность при коротких замыканиях. Входы с токоограничивающими резисторами помогают предотвратить повреждение внутренних цепей при перегрузках. Защита от включения с обратной полярностью будет полезна при монтаже, исключая выход из строя при неправильном подключении.
Ключевые функции модуля:
- сбор дискретных сигналов с полевых устройств;
- передача данных в контроллер;
- фильтрация входных сигналов.
Совместимость с монтажным основанием STBXBA3000 и модулями распределения питания STBPDT3100/3105 упрощает интеграцию модели в существующие системы. Можно создавать модульные решения без дополнительных адаптеров.
Напряжение дискретного входа 24 В постоянного тока соответствует промышленному стандарту.
Преимущества в промышленной эксплуатации:
- многоуровневая защита внутренних цепей;
- надежная фиксация на монтажном основании;
- лёгкое подключение через пружинные зажимы.
