Характеристики Schneider Electric STBDDO3410K
Описание Schneider Electric STBDDO3410K
Технические характеристики Schneider Electric STBDDO3410K
| Серия | Advantys STB |
| Тип | стандартный комплект дискретного выхода |
| Состав комплекта |
монтажное основание STBXBA1000; STBXTS2100, 6-контактный блок пружинных зажимов; STBXTS1100, 6-контактный блок винтовых зажимов; модуль STBDDO3410 |
| Количество дискретных выходов | 4 |
| Тип дискретных выходов | полупроводниковый |
| Напряжение дискретного выхода | 24 В |
| Тип напряжения дискретного выхода | постоянный ток |
| Ток дискретного выхода | 500 мА |
| Логика дискретного выхода | положительная / отрицательная |
| Выходное напряжение | 19,2 - 30 В |
| Абсолютное максимальное напряжение | 56 В |
| Время срабатывания |
560 мкс из откл. во вкл.; 870 мкс из вкл. в откл. |
| Холодная замена | есть |
| Горячая замена | есть, для базовых NIMs |
| Отступление |
состояние "0" базовые NIM; задается пользователем стандартные NIM |
| Функции защиты |
защита по питанию, 1 внешний предохранитель на выход выдержки времени 10 A; защита от включения с обратной полярностью; защита от короткого замыкания; защита от тепловой перегрузки |
| Изоляция между каналами и логической шиной | 1500 В в течении 1 мин |
| Максимальный ток утечки | 0,4 мА в состоянии "0" 30 В |
| Скачок тока | 5 A 0,5 мс |
| Максимальная емкость нагрузки | 50 мкФ |
| Максимальная индуктивность нагрузки | 500 мГн 4 Гц |
| Минимальная нагрузка | 0,5 мА |
| Сброс | ручной сброс отказ последовательного порта COM |
| Совместимость продукта |
модуль распределения питания STBPDT3100/3105; монтажное основание блока ввода / вывода STBXBA1000 |
| Номинальное напряжение питания | 24 В |
| Источник питания | модуль распределения питания |
| Потребляемый ток | 70 мА 5 В постоянного тока для логической шины |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод на каждый канал (зеленый) состояние канала (OUT1 - OUT4); 1 светодиод (красный) ошибка модуля (ERR) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | 0 - 60 °C |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты изделия | 13,9 х 70 х 128,3 мм |
| Габариты упаковки | 27 х 80 х 130 мм |
| Вес нетто | 110 г |
| Вес брутто | 133 г |
| Комплектация | модуль Schneider Electric STBDDO3410K – 1 шт |

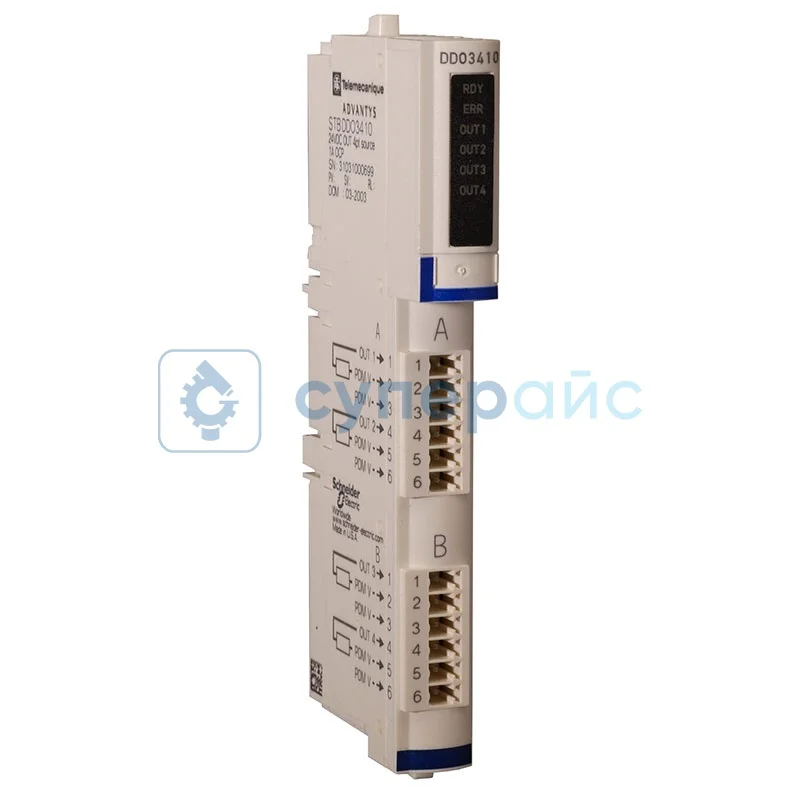

Модуль Schneider Electric STBDDO3410K
Контроллер «вход-выход» STBDDO3410K производства Schneider Electric входит в категорию «модули для ПЛК» промышленного назначения. Устройство помогает управлять внешними исполнительными механизмами через дискретные сигналы.
Напряжение дискретного выхода составляет 24 В постоянного тока. Через стандартное промышленное напряжение легко подключается большинство электромагнитных реле и контакторов. Постоянный ток обуславливает стабильную работу индуктивных нагрузок.
Ручной сброс отказа последовательного порта COM восстанавливает связь при программных сбоях. Функция помогает оперативно устранять неисправности без перезагрузки всей автоматизированной линии.
Типичные варианты применения модели:
- управление электромагнитными клапанами;
- коммутация сигнальных ламп, световых индикаторов;
- включение вентиляторов охлаждения оборудования;
- активация звуковых сигнализаторов;
- переключение режимов работы исполнительных устройств.
Степень защиты IP20 подходит для размещения в электрических шкафах управления. Такая конструкция упрощает монтаж в стандартных промышленных условиях без дополнительного кожуха. Для электроники реализованы защитные схемы на случаи аварийных режимов.
Возможны холодная замена и горячая для базовых NIMs.
Конструктивные особенности:
- компактное исполнение;
- стандартные разъемы, ускоряющие монтаж;
- световая индикация состояния каналов;
- модульная конструкция для простой замены при обслуживании.
