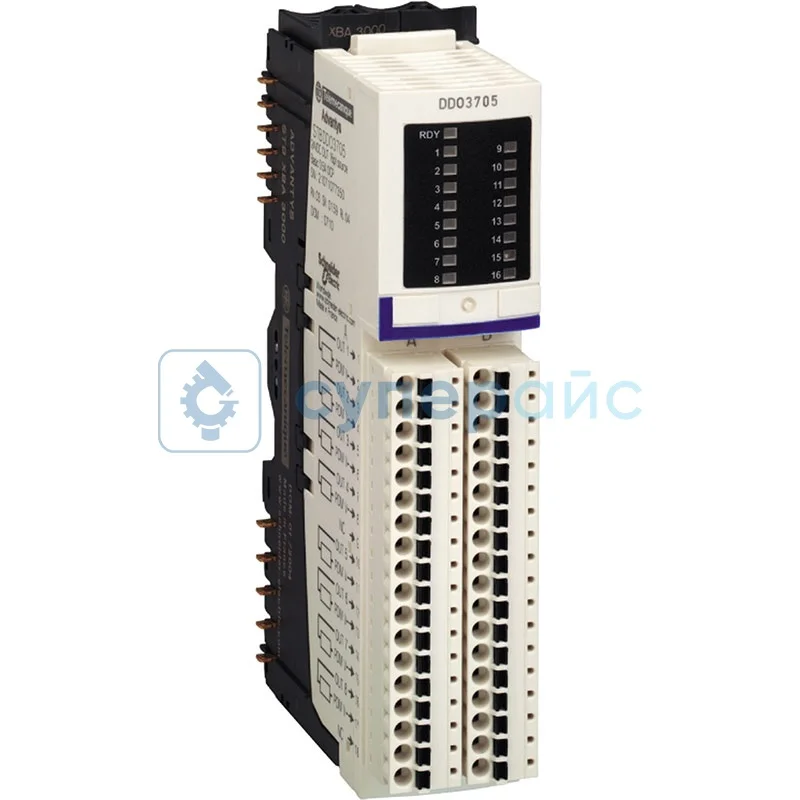

Контроллер выходов Schneider Electric STBDDO3705KS
Код товара: 29610

Положительная логика дискретного выхода
Количество дискретных выходов: 16
Напряжение дискретного выхода: 24 В
Тип напряжения дискретного выхода: постоянный ток
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Положительная логика дискретного выхода
Количество дискретных выходов: 16
Напряжение дискретного выхода: 24 В
Тип напряжения дискретного выхода: постоянный ток
Технические характеристики Schneider Electric STBDDO3705KS
Серия | Advantys STB |
Тип | комплект главного дискретного выхода |
Состав комплекта |
монтажное основание STBXBA3000; STBXTS1180, 18-контактный блок винтовых зажимов; модуль STBDDO3705 |
Количество дискретных выходов | 16 |
Тип дискретных выходов | полупроводниковый |
Напряжение дискретного выхода | 24 В |
Тип напряжения дискретного выхода | постоянный ток |
Ток дискретного выхода | 500 мА |
Логика дискретного выхода | положительная |
Выходное напряжение | 19,2 - 30 В |
Абсолютное максимальное напряжение | 35 В |
Время срабатывания |
2 мс из откл. во вкл.; 2 мс из вкл. в откл. |
Холодная замена | есть |
Функции защиты |
защита по питанию, 1 внешний предохранитель на выход выдержки времени 5 A; защита от включения с обратной полярностью; защита от короткого замыкания; защита от тепловой перегрузки |
Изоляция между каналами и логической шиной | 1500 В в течении 1 мин |
Максимальный ток утечки | 0,4 мА в состоянии "0" 30 В |
Максимальная емкость нагрузки | 10 мкФ |
Максимальная индуктивность нагрузки | 1000 мГн 4 Гц |
Сброс | ручной сброс отказа последовательного порта COM |
Совместимость продукта |
модуль распределения питания STBPDT3100/3105; монтажное основание блока ввода / вывода STBXBA1000 |
Номинальное напряжение питания | 24 В |
Источник питания | модуль распределения питания |
Потребляемый ток | 135 мА 5 В постоянного тока для логической шины |
Категория перенапряжения | II |
Светодиодный индикатор состояния |
1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод на каждый канал (зеленый) состояние канала (OUT1 - OUT16) |
Общие характеристики | |
Степень защиты | IP20 |
Рабочая температура | 0 - 60 °C |
Температура хранения | -40 - 85 °C |
Относительная влажность | 95 % без образования конденсата |
Габариты изделия | 13,9 х 70 х 128,3 мм |
Габариты упаковки | 36 х 79 х 130 мм |
Вес нетто | 86 г |
Вес брутто | 210 г |
Комплектация | модуль Schneider Electric STBDDO3705KS – 1 шт |
Контроллер Schneider Electric STBDDO3705KS
Schneider Electric STBDDO3705KS представляет собой специализированный модуль, 16 выходов которого подходят для управления различными устройствами. Шестнадцать дискретных выходов дают возможность одновременно контролировать большое количество оборудования. Это помогает сократить число необходимых контроллеров в сложных комплексах автоматизации.
Напряжение дискретного выхода 24 В обуславливает совместимость с разноплановым промышленным оборудованием.
Положительная логика дискретного выхода упрощает подключение и настройку устройств. Модуль легко интегрируется в действующие системы автоматизации, где цифровой контроллер входов обрабатывает сигналы от датчиков и других устройств.
Время срабатывания 2 мс из выключенного во включенное состояние и обратно обеспечивает быструю реакцию прибора на изменения в работе связанных механизмов.
Преимущества STBDDO3705KS:
- компактный корпус;
- встроенная светодиодная индикация состояния;
- лёгкость монтажа при совместимости с оборудованием.
Модель располагает базовой защитой, препятствующей попаданию внутрь твердых предметов размером 12,5 мм и более.
Рабочая температура от 0 до 60 градусов Цельсия расширяет область возможного применения контроллера.
Подойдёт для таких процессов, как:
- автоматизация производственных линий;
- управление конвейерными системами;
- контроль освещения на промышленных объектах;
- управление вентиляцией и кондиционированием;
- автоматизация складских комплексов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
