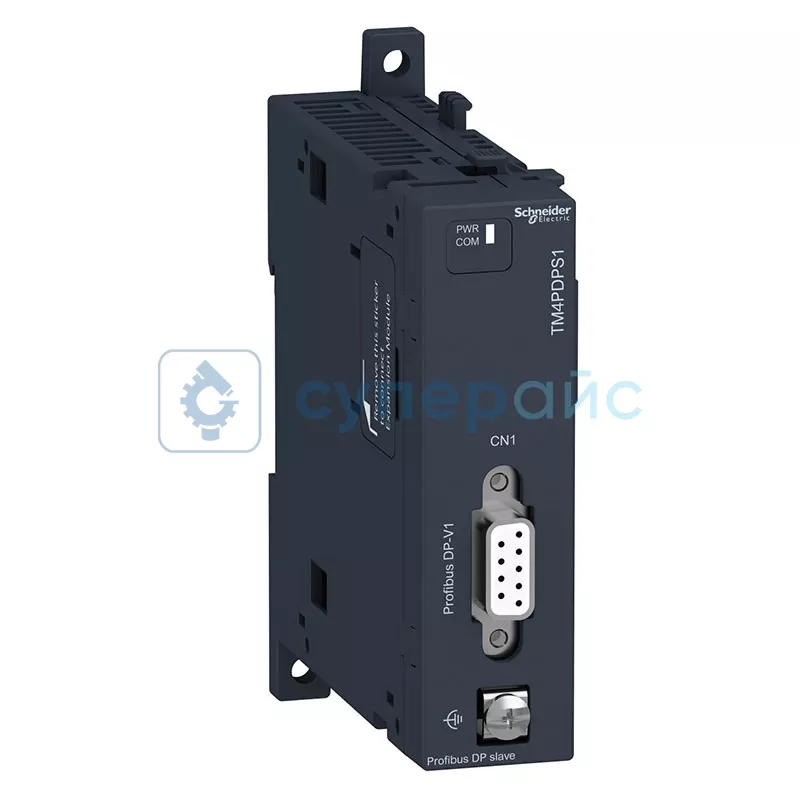

Модуль связи Schneider Electric TM4PDPS1
Код товара: 29345
Гарантия 12 месяцев
О товаре Серия Modicon M241 / M251
Потребляемый ток: 290 мА 5 В пост. ток
Тип встроенных клемм: Profibus DP: розетка SUB-D 9
Протокол порта связи: Profibus DP V0 / Profibus DP V1
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Серия Modicon M241 / M251
Потребляемый ток: 290 мА 5 В пост. ток
Тип встроенных клемм: Profibus DP: розетка SUB-D 9
Протокол порта связи: Profibus DP V0 / Profibus DP V1
Технические характеристики Schneider Electric TM4PDPS1
| Серия | Modicon M251 / Modicon M241 |
| Тип | коммуникационный модуль Profibus DP |
| Потребляемый ток | 290 мА 5 В пост. ток |
| Рассеиваемая мощность | 1,5 Вт |
| Тип встроенных клемм | Profibus DP: розетка SUB-D 9 |
| Скорость передачи данных |
1,5 Мбит / с для шины длиной 200 м; 500 кбит / с для шины длиной 400 м; 187,5 кбит / с для шины длиной 1000 м; 9,6 - 93,75 Кбит / с для шины длиной 1200 м; 3 - 12 Мбит / с для шины длиной 100 м |
| Протокол порта связи | Profibus DP V0 / Profibus DP V1 |
| Локальная индикация |
блок питания: 1 светодиод (зеленый/желтый); связь: 1 светодиод (зеленый/красный) |
| Интерфейс |
клеммный блок с винтовыми зажимами зажим для соединения функционального заземления; SUB-D 9 1 розетка для соединения Profibus |
| Выдерживаемая импульсная помеха |
1 кВ линии питания (пост), общий режим в соответствии с МЭК 61000-4-5; 2 кВ линии питания (пер), общий режим в соответствии с МЭК 61000-4-5; 2 кВ выход реле, общий режим в соответствии с МЭК 61000-4-5; 1 кВ вх./вых., общий режим в соответствии с МЭК 61000-4-5; 1 кВ экранированный кабель, общий режим в соответствии с МЭК 61000-4-5; 0,5 кВ линии питания (пост), дифференциальнй режим в соответствии с МЭК 61000-4-5; 1 кВ линии питания (пер), дифференциальнй режим в соответствии с МЭК 61000-4-5; 1 кВ выход реле дифференциальный режим в соответствии с МЭК 61000-4-5; 0,5 кВ вх./вых., дифференциальный режим в соответствии с МЭК 61000-4-5 |
| Монтажная опора |
верхняя крышка типа TH35-15 real в соответствии с IEC 60715; стойка для верхней крышки типа TH35-7.5 в соответствии с IEC 60715; устанавливается на плате или на панели с использованием монтажного комплекта |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2; 8 кВ в воздухе в соответствии с морской спецификацией (LR, ABS, DNV, GL); 6 кВ при контакте в соответствии с морской спецификацией (LR, ABS, DNV, GL) |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 - 2.7ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1,5 кВ в соответствии с МЭК 61000-4-4 (вх./вых.); 1 кВ в соответствии с МЭК 61000-4-4 (Ethernet); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) |
| Степень защиты | IP20 |
| Рабочая температура |
-10 - 55 °C горизонтальная установка; -10 - 50 °C вертикальная установка |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в работе); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 25 х 90 х 90 мм |
| Габариты упаковки | 170 х 110 х 54 мм |
| Вес нетто | 100 г |
| Вес брутто | 210 г |
| Комплектация | модуль Schneider Electric TM4PDPS1 – 1 шт |
Совместимый модуль Schneider Electric TM 4PDPS1
Модуль Schneider Electric TM 4PDPS1 представляет собой профессиональное коммуникационное решение для промышленных сетей. Этот прибор предназначен для работы с комплексами автоматизации, основу которых составляют программируемые контроллеры PLC серии Modicon M241 и M251. Ниже отвечаем на ряд вопросов о приборе.
Как устроен этот модуль связи?
В качестве типа встроенных клемм реализован Profibus DP: розетка SUB-D 9. Оболочка IP20 препятствует проникновению в корпус твердых частиц диаметром 12,5 мм и больше. Потребляемый ток 290 мА при напряжении 5 В постоянного тока обуславливает низкое энергопотребление.
Какие задачи решает такой модуль связи?
TM4PDPS1 помогает организовать обмен данными между компонентами автоматики. Прибор будет полезен при автоматизации производственных линий, упаковочного оборудования, станков.
Какие функции выполняет модуль в промышленной сети?
Модуль связи передает команды управления, считывает показания датчиков, контролирует состояние оборудования в реальном времени.
Общие характеристики:
- несколько режимов скорости передачи информации в сети;
- стойкость к электростатическому разряду, электромагнитным полям, помехам;
- световая индикация состояния работы.
Преимущества интерфейса (клеммный блок; розетка SUB-D 9):
- монтаж и демонтаж без специальных инструментов;
- надежная фиксация кабеля;
- визуальный контроль подключения.
Как поддерживается бесперебойность работы?
Этот Profibus DP модуль рассчитан на работу в жёстких условиях температуры окружающей среды, выдерживает низкие и высокие показатели. Конструкция также устойчива к высокой влажности, что повышает надёжность аппарата в промышленности.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
