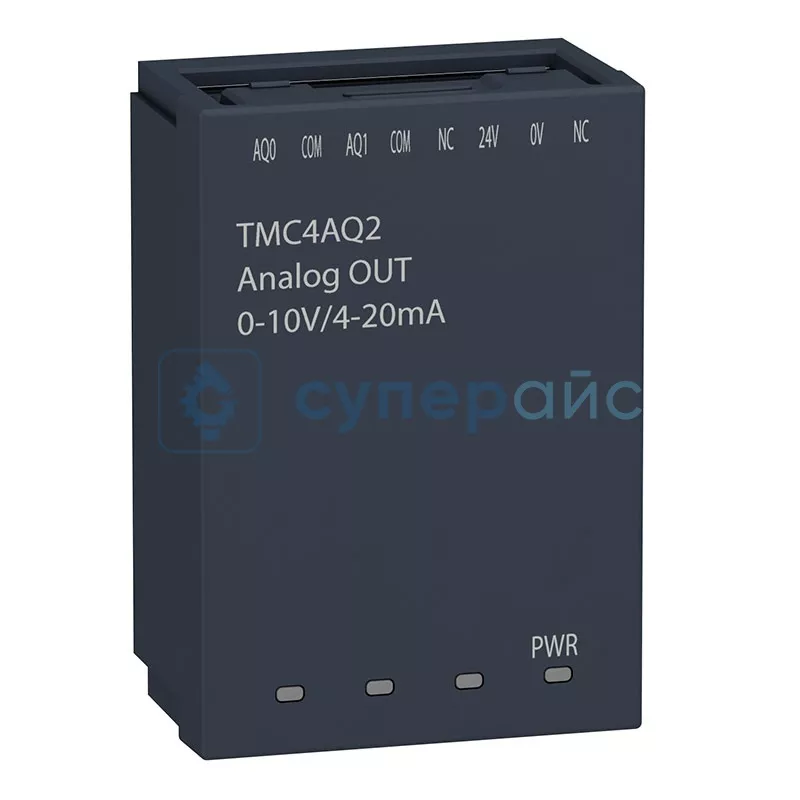

Картридж аналогового выхода Schneider Electric TMC4AQ2
Код товара: 29349
Гарантия 12 месяцев
О товаре Резистивный тип нагрузки
Количество аналоговых выходов: 2
Разрешение аналогового выхода: 16 бит
Время стабилизации: 10 мс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Резистивный тип нагрузки
Количество аналоговых выходов: 2
Разрешение аналогового выхода: 16 бит
Время стабилизации: 10 мс
Технические характеристики Schneider Electric TMC4AQ2
| Серия | Modicon M241 |
| Тип | картридж аналогового выхода |
| Количество аналоговых выходов | 2 |
| Тип подключения |
ток 4 - 20 мА; напряжение 0 - 10 В |
| Разрешение аналогового выхода | 16 бит |
| Значение младшего бита | напряжение: 1 мВ / ток: 2 мкА |
| Тип нагрузки | резистивный |
| Активное сопротивление нагрузки |
<= 500 Ом ток; >= 2 кОм напряжение |
| Время стабилизации | 10 мс |
| Время преобразования | 10 мс + 1 цикл управления контроллера |
| Абсолютная погрешность измерения | шаг 5,08 мм при 25 °C |
| Номинальное отклонение | +/- 0.006 % FS / °C |
| Повторяемость позиционирования | +/- 0.5 % FS |
| Нелинейность | +/- 0.05 % FS |
| Пульсация на выходе | +/- 20 мВ |
| Тип кабеля | кабель со скрученными экранированными парами |
| Электрическое соединение | 1 х 1,5 мм² / 1 клеммный блок с пружинными зажимами с шагом 3.81 мм регулировкой для входов и питания |
| Максимальное расстояние между кабелями устройства | кабель со скрученными экранированными парами: < 30 м для входа |
| Пределы напряжения питания | 20,4 - 28,8 В |
| Локальная индикация | PWR: 1 светодиод (зеленый) |
| Допустимая длительная перегрузка |
40 мА, тип аналогового входа: ток; 30 В, тип аналогового входа: напряжение |
| Входной импеданс |
<= 250 Ом ток; >= 1 МОм напряжение |
| Общие характеристики | |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Габариты изделия | 50 х 21 х 34 мм |
| Габариты упаковки | 70 х 30 х 35 мм |
| Вес нетто | 55 г |
| Вес брутто | 74 г |
| Комплектация | картридж Schneider Electric TMC4AQ2 – 1 шт |

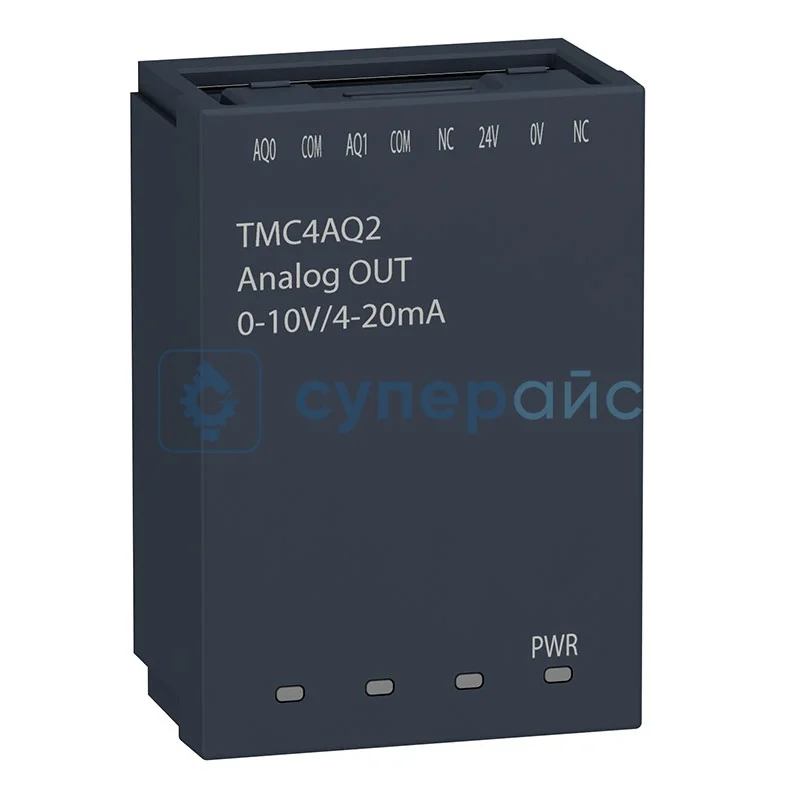

Картридж Schneider Electric TMC4AQ2
Картридж аналогового выхода Schneider Electric TMC4AQ2 - это специализированный модуль аналоговых выходов для работы в среде, где применяются программируемые логические контроллеры PLC. Это устройство серии Modicon M241. Ниже опровергаем некоторые из распространённых мифов о таких устройствах на примере этой модели.
1. Аналоговые модули недостаточно точны для прецизионного управления
TMC4AQ2 поддерживает разрешение аналогового выхода 16 бит. Такая степень детализации выходного сигнала помогает добиться необходимой точности при управлении технологическими процессами, требующими плавного регулирования.
2. Модули расширения медленно реагируют на команды
Время стабилизации TMC4AQ2 составляет всего 10 мс, что обуславливает быстрый отклик на команды контроллера.
3. Ограниченные возможности подключения устройств
TMC4AQ2 работает с резистивным типом нагрузки, что делает его универсальным. Подойдёт для большинства промышленных задач.
4. Недостаточное количество каналов
Количество аналоговых выходов (2) оптимально для большинства типовых применений. Компоновка подходит для одновременного управления разными процессами.
Где применяется такое оборудование:
- при регулировании скорости электроприводов в производственных линиях;
- при управлении температурными режимами в промышленных печах;
- при контроле давления в гидравлических и пневматических системах;
- на производствах, где важно точное позиционирование механизмов.
Гарантии, которые даёт принадлежность к серии Modicon M241:
- полная совместимость с контроллерами линейки;
- защита от электромагнитных помех в промышленной среде;
- поддержка стандартных промышленных протоколов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
