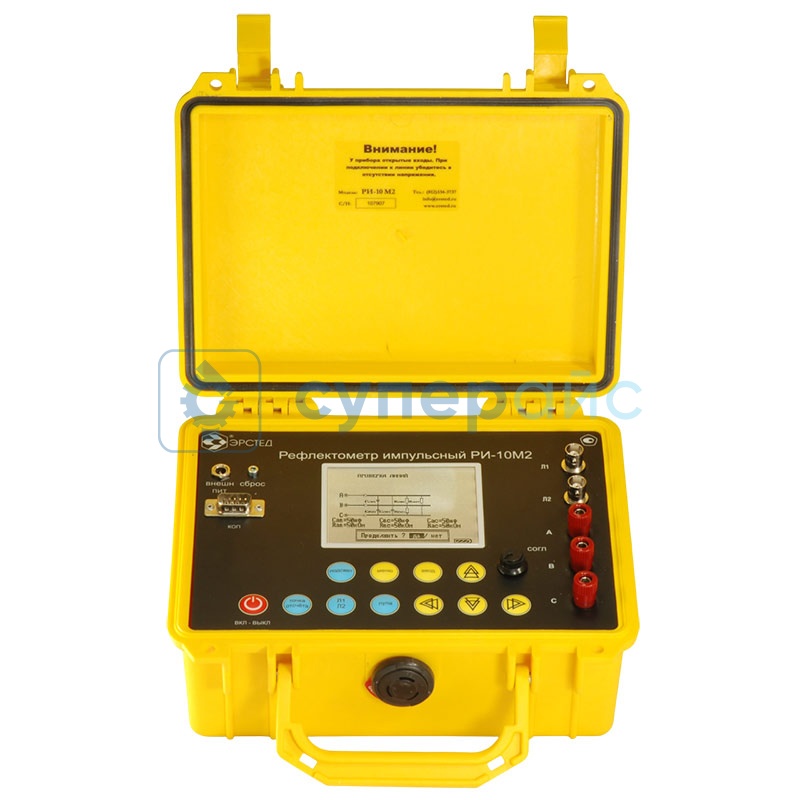

Мостовой рефлектометр ЭРСТЕД РИ-10M2 СТРИЖ (с поверкой)
Код товара: 36899
Гарантия 12 месяцев
О товаре Сравнение с рефлектограммой из памяти прибора
Диапазон измерения расстояния (временной задержки): от 0 до 50000 м (от 0 до 500 мкс)
Эффективная частота дискретизации: 200 МГц
Длительность зондирующего импульса: от 10 нс до 20 мкс
262 200 руб.
262 200 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Сравнение с рефлектограммой из памяти прибора
Диапазон измерения расстояния (временной задержки): от 0 до 50000 м (от 0 до 500 мкс)
Эффективная частота дискретизации: 200 МГц
Длительность зондирующего импульса: от 10 нс до 20 мкс
Технические характеристики ЭРСТЕД РИ-10M2 СТРИЖ
| Тип прибора | импульсный с блоком мостовых измерений |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
| Поддиапазоны измерения |
0 – 125 м (0 – 1,25 мкс); 0 – 250 м (0 – 2,5 мкс); 0 – 500 м (0 – 5 мкс); 0 – 1 000 м (0 – 10 мкс); 0 – 2 500 м (0 – 25 мкс); 0 – 5 000 м (0 – 50 мкс); 0 – 12 500 м (0 – 125 мкс); 0 – 25 000 м (0 – 250 мкс); 0 – 50 000 м (0 – 500 мкс) |
| Инструментальная погрешность измерения расстояния | от 0,04 % до 0,4 % в зависимости от поддиапазона измерений от 0,5 м до 20 м при КУ=1.5 |
| Эффективная частота дискретизации | 200 МГц |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1 до 3, с шагом 0,01 |
| Характеристик блока кабельного моста | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1 Ом до 9900 Ом ± (0,005 R + 0,2) Ом |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции |
при измерительном напряжении постоянного тока (180 ± 10) В в диапазоне от 10 кОм до 999 кОм ± 0,01 R в диапазоне от 1 МОм до 999 МОм ± 0,02 R в диапазоне от 1000 МОм до 10000 МОм ± 0,1 R |
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости | в диапазоне от 1 нФ до 3000 нФ ± (0,1С + 1) нФ |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ± (0,01U + 1) В |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ± (0,02U + 2) В |
| Особенности | |
| Типы измерений, обеспечиваемые блоком рефлектометра |
измерение длин кабелей; измерение расстояний до неоднородностей волнового сопротивления или повреждений; измерение коэффициента укорочения линии при известной ее длине; определение характера повреждений |
| Типы измерений мостовым методом, обеспечиваемые блоком кабельного моста |
измерение сопротивления шлейфа; измерение сопротивления изоляции; измерение электрической ёмкости; измерение напряжения постоянного и переменного тока; определение омической асимметрии жил; определение расстояния до места понижения сопротивления изоляции; определение расстояния до места обрыва жилы кабеля; определение расстояния до места короткого замыкания жил кабеля |
| Объем энергонезависимой памяти для рефлектограмм | не менее 100 рефлектограмм |
| Измерение в реальном масштабе времени | есть |
| Возможность детального рассмотрения любого участка рефлектограммы | есть |
| Подавление асинхронных помех | есть |
| Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы | есть |
| Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти | есть |
| Сравнение с рефлектограммой из памяти прибора | есть |
| Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения | есть |
| Встроенная таблица характеристик кабеля (для моста) | есть |
| Возможность обмена данными с ПК | есть |
| Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора | есть |
| Брызгозащитное исполнение в ударопрочном корпусе | есть |
| Поверка | есть |
| Область применения |
медножильные кабели связи (ТПП, МКС и т.п.); кабели сигнализации и управления (СБПЗАВпШп и т.п.); силовые кабели (АСБ, ВВГ, СИП и т.п.); воздушные кабельные линии; компьютерные сети (СКС и т.п.); телевизионные и радиочастотные кабельные линии (РК-75 и т.п.); для определения длины кабеля при его производстве, складировании и торговле |
| Общие характеристики | |
| Дисплей | монохромный 3,8-дюйма (320 х 240 пикселей) |
| Непрерывное время работы аккумулятора | не менее 8 часов |
| Работа от сети | есть |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габариты | 224 х 179 х 88 мм |
| Вес с батареей | не более 2 кг |
| Комплектация |
рефлектометр ЭРСТЕД РИ-10M2 СТРИЖ – 1 шт блок питания (зарядное устройство) – 1 шт кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы – 2 шт провод соединительный для моста 1,0 м, “банан”-крокодил – 3 шт кабель COM to COM – 1 шт сумка для аксессуаров – 1 шт сертификат поверки – 1 шт руководство пользователя – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
