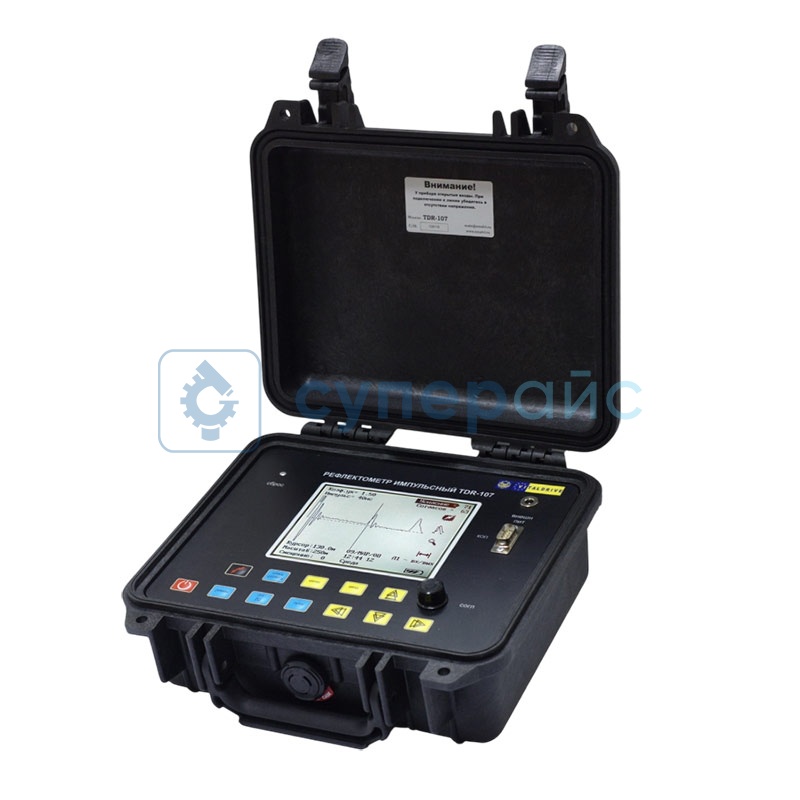

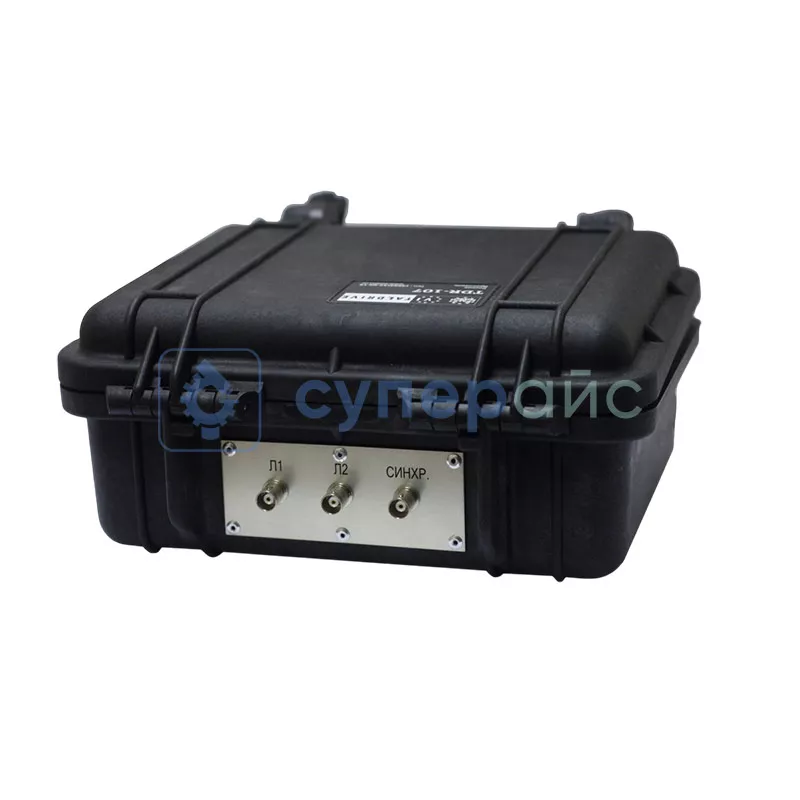

Цифровой рефлектометр ЭРСТЕД TDR-107 СТРИЖ-C
Код товара: 36877
Гарантия 12 месяцев
О товаре Функция измерения в реальном масштабе времени
Диапазон измерения расстояния (временной задержки): от 0 до 50000 м (от 0 до 500 мкс)
Инструментальная погрешность измерения расстояния: от 0,04 % до 0,4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1,5)
Длительность зондирующего импульса: от 10 нс до 100 мкс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция измерения в реальном масштабе времени
Диапазон измерения расстояния (временной задержки): от 0 до 50000 м (от 0 до 500 мкс)
Инструментальная погрешность измерения расстояния: от 0,04 % до 0,4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1,5)
Длительность зондирующего импульса: от 10 нс до 100 мкс
Технические характеристики ЭРСТЕД TDR-107 СТРИЖ-C
| Режимы измерения |
импульсный (TDR); импульсно-дуговой (Arc-Reflection) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
| Поддиапазоны измерения расстояния (временной задержки) |
0 – 250 м (0 – 2.5 мкс); 0 – 500 м (0 – 5 мкс); 0 – 1000 м (0 – 10 мкс); 0 – 2500 м (0 – 25 мкс); 0 – 5000 м (0 – 50 мкс); 0 – 12500 м (0 – 125 мкс); 0 – 25000 м (0 – 250 мкс); 0 – 50000 м (0 – 500 мкс) |
| Инструментальная погрешность измерения расстояния | от 0,04 % до 0,4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1,5) |
| Эффективная частота дискретизации | 100 МГц |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1 до 3, с шагом 0,01 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 4 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
измерительный вход вход TRIG |
| Энергонезависимая память | на 100 рефлектограмм |
| Интерфейс с ПК | COМ-порт RS-232 |
| Измерение в реальном масштабе времени | есть |
| Подавление асинхронных помех | есть |
| Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия | есть |
| Режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти | есть |
| Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения | есть |
| Брызгозащитное исполнение в корпусе с повышенной механической прочностью | есть |
| Назначение прибора |
измерение длин кабелей; измерение расстояний до неоднородностей волнового сопротивления или повреждений; измерение коэффициента укорочения линии при известной ее длине; определение характера повреждений |
| Область применения |
медножильные кабели связи (ТПП, МКС и т.п.); кабели сигнализации и управления (СБПЗАВпШп и т.п.); силовые кабели (АСБ, ВВГ, СИП и т.п.); воздушные кабельные линии; компьютерные сети (СКС и т.п.); телевизионные и радиочастотные кабельные линии (РК-75 и т.п.); для определения длины кабеля при его производстве, складировании и торговле |
| Общие характеристики | |
| Дисплей | монохромный ЖКИ 5,7-дюймов (320 х 240 пикселей) |
| Непрерывное время работы аккумулятора | не менее 8 часов |
| Работа от сети | есть |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габариты | 70 х 246 х 124 мм |
| Вес с батареей | не более 2,5 кг |
| Комплектация |
рефлектометр импульсный ЭРСТЕД TDR-107 СТРИЖ-C – 1 шт зарядное устройство – 1 шт кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил – 2 шт кабель соединительный 1.0 м, 75 Ом, BNC.M – 2 шт сумка для аксессуаров – 1 шт COM-кабель для подключения к ПК – 1 шт руководство пользователя – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
