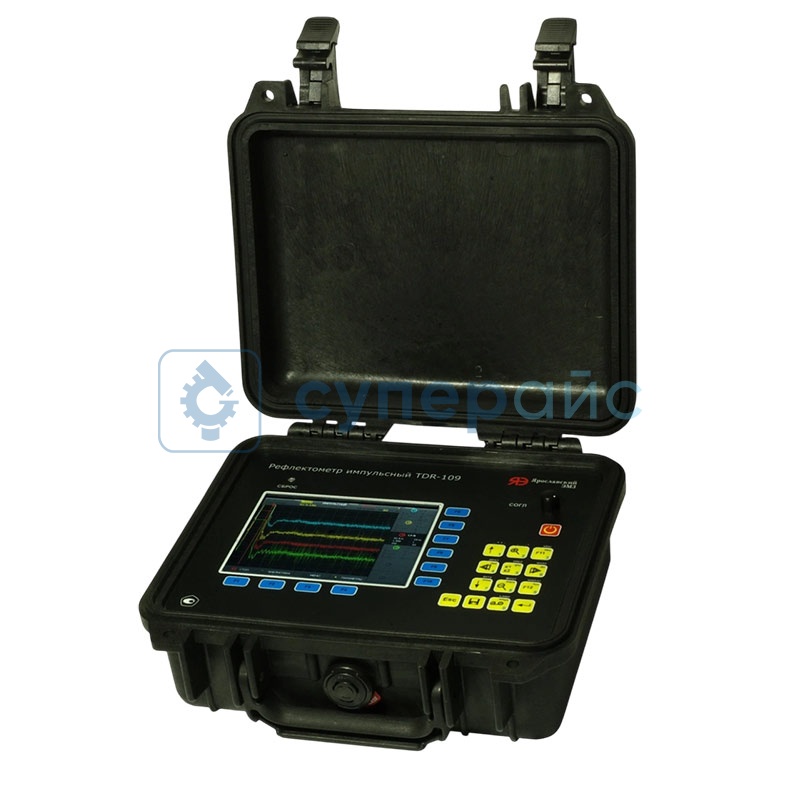

Рефлектометр ЭРСТЕД TDR-109 СТРИЖ-C
Артикул (код товара): 36885
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
303 870 ₽
303 870 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
36885
Модель (серия)
TDR-109 СТРИЖ-C
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ЭРСТЕД TDR-109 СТРИЖ-C
Артикул (код товара)
36885
Модель (серия)
TDR-109 СТРИЖ-C
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Тип экрана
ИПД (Interfaces / Inputs and Outputs)
RS-232
Питание
от сети переменного тока / от блока питания
от литиевого аккумулятора
от литиевого аккумулятора
Встр. визуализатор повреждения оптического волокна
Встр. источник оптического излучения
Встр. измеритель оптической мощности
Описание ЭРСТЕД TDR-109 СТРИЖ-C
Технические характеристики ЭРСТЕД TDR-109 СТРИЖ-C
| Режимы измерения |
импульсный (TDR); импульсно-дуговой (ARM); волны тока(ICE); волны напряжения (Decay) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) |
| Поддиапазоны измерения расстояния (временной задержки) |
0 – 62,5 м (0 – 0,625 мкс); 0 – 125 м (0 – 1,25 мкс); 0 – 250 м (0 – 2,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1000 м (0 – 10 мкс); 0 – 2000 м (0 – 20 мкс); 0 – 4000 м (0 – 40 мкс); 0 – 8000 м (0 – 80 мкс); 0 – 16000 м (0 – 160 мкс); 0 – 32000 м (0 – 320 мкс); 0 – 64000 м (0 – 640 мкс); 0 – 128000 м (0 – 1280 мкс) |
| Инструментальная погрешность измерения расстояния | от 0,01 % до 0,2 % от поддиапазона измерений (от 12,5 см до 8 м, при КУ=1,5) |
| Эффективная частота дискретизации | 800 МГц |
| Диапазон согласованных сопротивлений | от 25 Ом до 500 Ом |
| Длительность зондирующего импульса | от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса |
U1 – не менее 10 В; U2 – не менее 45 В; |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1 до 3, с шагом 0,001 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
измерительный вход вход TRIG |
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В |
| Энергонезависимая память | на 1000 рефлектограмм |
| Интерфейс с ПК | через внешний накопитель USB-Flash |
| 3 линейных входа для подключения к трёх фазным кабелям | есть |
| Возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм) | есть |
| Двухкурсорная измерительная система | есть |
| Возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки | есть |
| Подавление асинхронных помех | есть |
| Режим “Разность” – режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия | есть |
| Режим “Захват” – режим выявления непостоянных во времени неоднородностей | есть |
| Встроенная таблица коэффициентов укорочения на 1000 значений, с возможностью ее пополнения | есть |
| Брызгозащитное исполнение в корпусе с повышенной механической прочностью | есть |
| Назначение прибора |
измерение длин кабелей; измерение расстояний до неоднородностей волнового сопротивления или повреждений; измерение коэффициента укорочения линии при известной ее длине; определение характера повреждений |
| Область применения |
силовые кабели (АСБ, ВВГ, СИП и т.п.); воздушные кабельные линии; медножильные кабели связи (ТПП, МКС и т.п.); кабели сигнализации и управления (СБПЗАВпШп и т.п.); компьютерные сети (СКС и т.п.); телевизионные и радиочастотные кабельные линии (РК-75 и т.п.) для определения длины кабеля при его производстве, складировании и торговле |
| Общие характеристики | |
| Дисплей | цветной TFT 5,7-дюймов (640 х 480 пикселей) |
| Непрерывное время работы аккумулятора | не менее 6 часов |
| Работа от сети | есть |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габариты | 270 х 246 х 124 мм |
| Вес с батареей | не более 2,5 кг |
| Комплектация |
рефлектометр импульсный ЭРСТЕД TDR-109 СТРИЖ-C – 1 шт зарядное устройство – 1 шт кабель соединительный 3.0 м, 75 Ом, BNC.M– «крокодил» с шириной захвата 25.4 мм – 1 шт кабель соединительный 1.0 м, 75 Ом, BNC.M – 2 шт сумка для аксессуаров – 1 шт руководство пользователя – 1 шт |
Документация и ПО ЭРСТЕД TDR-109 СТРИЖ-C
Название
Язык
Версия
Размер и тип
Руководство пользователя рефлектометра ЭРСТЕД TDR-109
Язык:
Русский
Размер и тип:
3.92 МБ,
pdf
