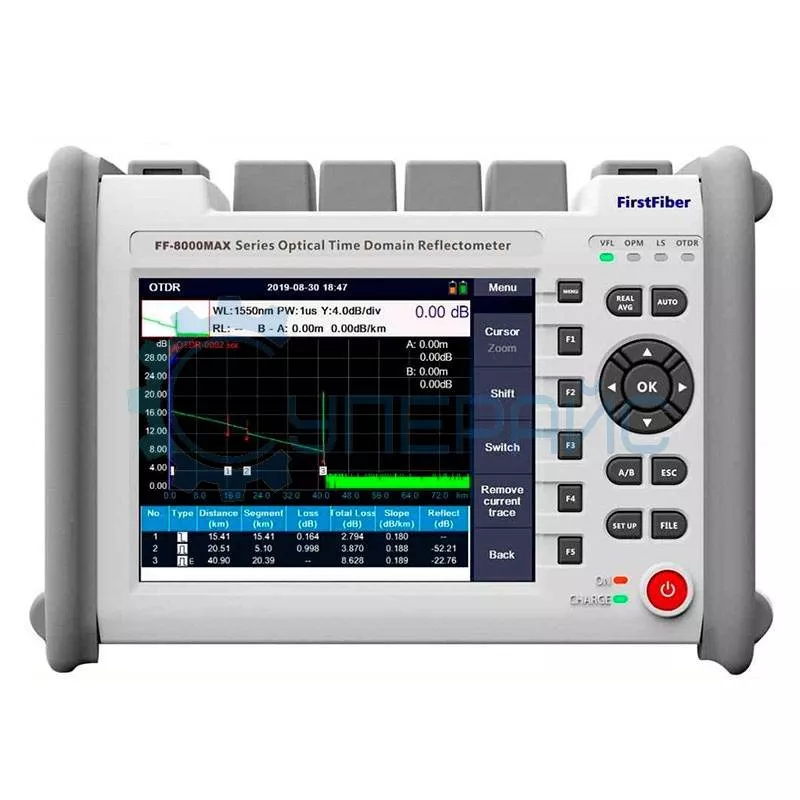

OTDR тестер FirstFiber 8000MAX-Q1
Код товара: 9289
Гарантия 12 месяцев
О товаре Для оптических линий с типом волокна SM, MM
Длина волны: 850 / 1300 / 1310 / 1550 нм
Динамический диапазон: 28/26 / 20/26 дБ
Мертвая зона по событиям: 0,8 м / 1,2 м
Мертвая зона по потерям: 4 м / 5 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Для оптических линий с типом волокна SM, MM
Длина волны: 850 / 1300 / 1310 / 1550 нм
Динамический диапазон: 28/26 / 20/26 дБ
Мертвая зона по событиям: 0,8 м / 1,2 м
Мертвая зона по потерям: 4 м / 5 м
Технические характеристики 8000MAX-Q1
| Длина волны | 850 / 1300 / 1310 / 1550 нм |
| Динамический диапазон | 28/26 / 20 /26 дБ |
| Мертвая зона по событиям (1310/1550 нм) | 0,8 м |
| Мертвая зона по затуханию (1310/1550 нм) | 4 м |
| Мертвая зона по событиям (850/1300 нм) | 1,2 м |
| Мертвая зона по затуханию (850/1300 нм) | 5 м |
| Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 250 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
| Диапазон отображения | 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 200 км, 250 км |
| Разрешение выборки | мин 5 см |
| Число точек отбора проб | макс 256000 |
| Линейность определения затухания | ≤ 0,05 дБ/дБ |
| Время усреднения сигнала | 10 с, 15 с, 30 с, 60 с |
| Шкала индикации |
Х ось: 4 - 70 м/div Y ось: 0,09 - 5 дБ/div |
| Точность определения расстояния | ± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя) |
| Погрешность измерения отражений | 0,01 дБ |
| Погрешность измерения потерь | 0,001 дБ |
| Погрешность измерения расстояния | 0,01 м |
| Настройка показателя преломления IOR | 1,2000 - 1,5999, шаг 0,0001 |
| Тип волокна |
одномодовые (SM), многомодовые (MM) |
| Оптический разъем | UPC(по умолчанию), APC (опционально, если вам необходим коннектор с APC полировкой сообщите об этом менеджеру при заказе) |
| Связь с ПК | ПК OTDR Viewer, для детального анализа и редактирования рефлектограммы, результаты измерений с рефлектометра передаются на компьютер при помощи USB кабеля в формате *sor и *bmp |
| Единица измерения | км, мили, футы |
| Измерение оптического волокна |
автоматический режим, ручной режим, рефлектометрический тест с обновлением в реальном времени, с усреднением |
| Характеристики VFL | |
| Длина волны визуального детектора | 650 нм |
| Выходная мощность | 10 мВт |
| Класс лазерной безопасности | класс III B |
| Расстояние измерения | 12 км |
| Режим излучения | 2 Гц (модулированный) |
| Режим работы | CW (непрерывный) |
| Характеристики OPM | |
| Калибровочные длины волн | 850/1300/1310/1490/1550/1625/1650 нм |
| Диапазон мощности входного сигнала | - 70 дБм - + 10 дБм |
| Разрешение | 0,01 |
| Точность измерения | ± 0,35 дБ |
| Частота модуляции | 270 Гц, 1 кГц, 2 кГц |
| Характеристики OLS | |
| Длина волны | 1310 / 1550 / 1650 нм |
| Выходная мощность | - 5 дБм ± 1 дБ |
| Частота выхода | CW, 270 Гц, 1 кГц, 2 кГц |
| Функционал |
оптический рефлектометр ( OTDR), визуальный дефектоскоп (VFL), оптический измеритель мощности (OPM), оптический источник света (OLS), интеллектуальная разметка оптического соединения (iOLM), сменные адаптеры FC, ST, SC, LC |
| Применение |
тестирование и обслуживание сетей FTTx, тестирование сетей CATV, тестирование сетей доступа P2P, тестирование локальной сети LAN, тестирование сетей Metro, тестирование сетей WAN, лабораторные и заводские испытания, оценка и устранение неисправностей в волоконно-оптических кабелях FTTA, обнаружение сетевого кабеля, измерение расстояния сетевого кабеля |
| Общие характеристики | |
| Дисплей | 5,6 дюйма, сенсорный TFT-LCD дисплей |
| Яркость дисплея | режим энергосбережения/настраиваемый |
| Автовыключение питания | настраиваемый: выкл/1 мин/5 мин/10 мин/30 мин/60 мин |
| Память |
внутренняя память: 100000 рефлектограмм, поддерживается карта памяти 16 ГБ |
| Рабочая температура | - 10 - 50 °С |
| Температура хранения | - 20 - 75 °С |
| Влажность | < 95 % |
| Входное напряжение | DC 100 В, AC 100 В, 50 - 60 Гц |
| Тип батареи питания | литий-ионный аккумулятор, ёмкость 2500 мАч, 7,4 В |
| Время работы от заряженного аккумулятора |
в режиме ожидания ∼ 8 часов, в активном использовании ∼ 3 часов |
| Интерфейс | USB, mini USB, OTDR, VFL, OPM, порт для зарядки |
| Размеры | 215 х 155 х 68 мм |
| Вес | 1,1 кг |
| Комплектация | рефлектометр FirstFiber 8000MAX-Q1 - 1 шт |
|
разъемы FC/SC/ST - 1 шт руководство пользователя - 1 шт сенсорное перо - 1 шт программное обеспечение на usb флеш карте OTDRviewer - 1 шт адаптер для зарядки аккумулятора - 1 шт инструмент для чистки - 1 шт чехол - 1 шт сертификат калибровки - 1 шт |
|
Тестер FirstFiber 8000MAX-Q1
Рефлектометр для оптических кабельных линий FirstFiber — надёжное решение для проверки и анализа ВОЛС. Принцип работы устройства основан на отражении сигналов от элементов внутри кабельной линии. FirstFiber 8000MAX-Q1 позволяет точно измерить расстояние до повреждений, обеспечивая полный контроль над состоянием оптоволоконной инфраструктуры.
Характеристики устройства
Специальные алгоритмы и функции обработки данных могут легко определить местонахождение и характер повреждений кабеля:
- Прибор работает в различных режимах и производит замер расстояния до 250 километров.
- Полезен как для малых локальных сетей, так и для обширных оптических инфраструктур.
- Предоставляет подробную информацию о качестве сигнала на различных участках линии.
Рефлектометр подключается к ПК — через программное обеспечение OTDR Viewer можно подробно анализировать и обрабатывать полученные данные. Вы сможете создавать отчёты, проводить сравнительные анализы и делиться результатами.
Обзорная таблица оптических рефлектометров FirstFiber
| Характеристики | 8000MAX-Q1 | 8000MAX-T3 | 8000MAX-T2 | 8000MAX-S2 | 8000MAX-S1 |
| Длина волны | 850 / 1300 / 1310 / 1550 нм | 1310/1550/1650 нм | 1310/1550/1625 нм | 1310/1550 нм | 1310/1550 нм |
| Динамический диапазон | 28/26 / 20 /26 дБ | 35/33 / 32 дБ | 35/33 / 32 дБ | 35/33 дБ | 32/30 дБ |
| Тип волокна |
одномодовые (SM) многомодовые (MM) |
одномодовые (SM) | одномодовые (SM) | одномодовые (SM) | одномодовые (SM) |
| Класс лазерной безопасности | класс III B | ||||
| Дисплей | 5.6", сенсорный TFT-LCD дисплей | ||||
| Автовыключение питания | настраиваемый: выкл/1 мин/5 мин/10 мин/30 мин/60 мин | ||||
| Память |
внутренняя память: 100000 рефлектограмм, поддерживается карта памяти 16 ГБ |
||||
| Входное напряжение | DC 100 В, AC 100 В, 50 - 60 Гц | ||||
| Тип батареи питания | литий-ионный аккумулятор, ёмкость 2500 мАч, 7,4 В | ||||
| Время работы от заряженного аккумулятора |
в режиме ожидания ∼ 8 часов, в активном использовании ∼ 3 часов |
||||
| Интерфейс | USB, mini USB, OTDR, VFL, OPM, порт для зарядки | ||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
