Оптический рефлектометр Joinwit JW3302F-T4

Код товара: 9319

guarantee Гарантия 12 месяцев

official_dealer Официальный дилер Joinwit в России

JOINWIT

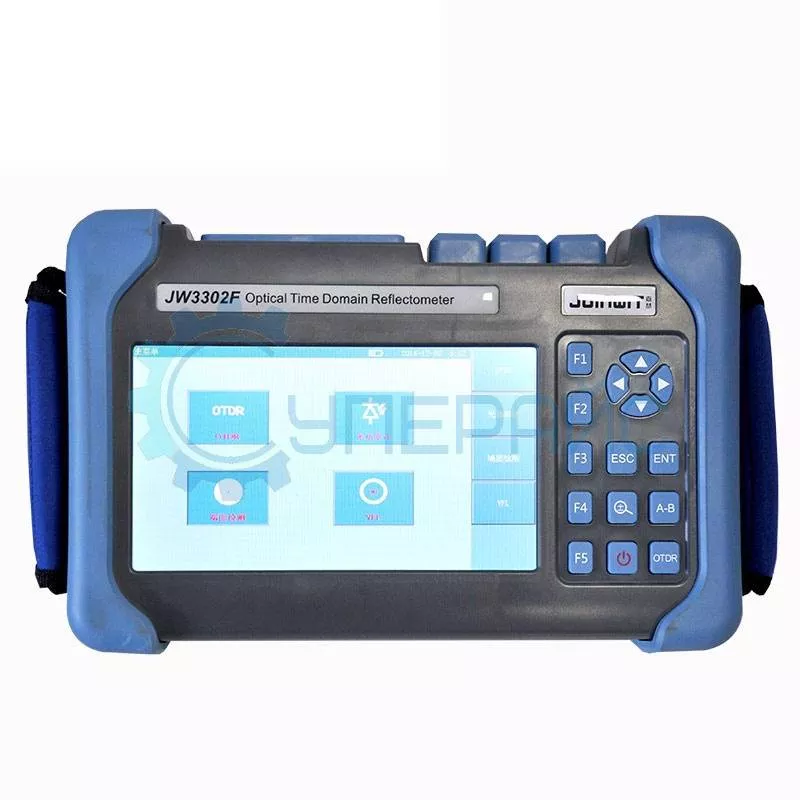

Оптический рефлектометр Joinwit JW3302F-T4 фото 1
Оптический рефлектометр Joinwit JW3302F-T4 фото 1

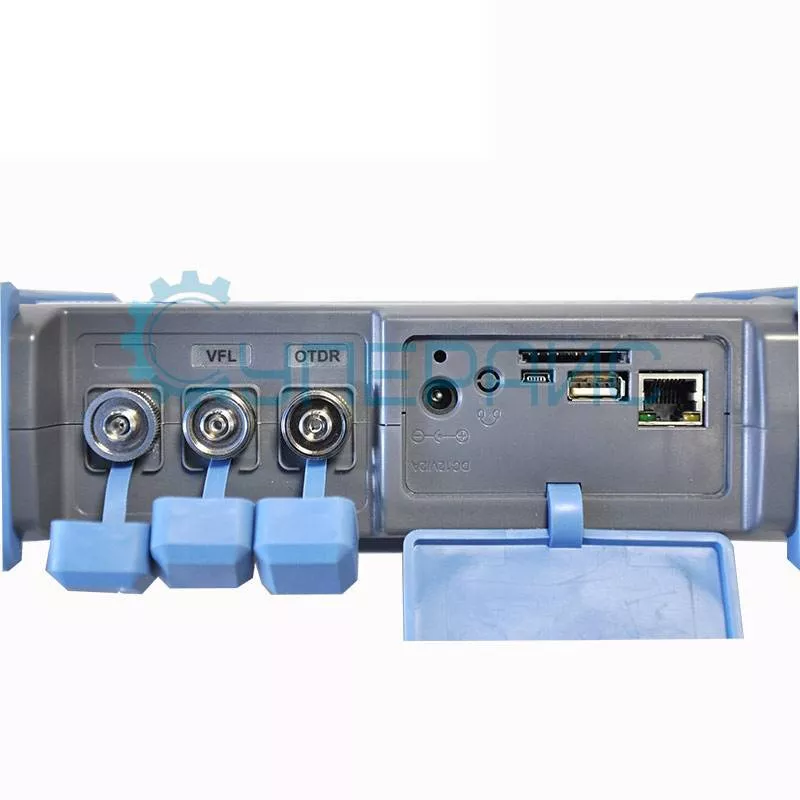

Оптический рефлектометр Joinwit JW3302F-T4 фото 2
О товаре
Тестер Joinwit JW3302F-T4 со встроенным модулем OLS
Настраиваемая подсветка
Динамический диапазон: 37/36/36 дБ
Мертвая зона по событиям: 0.8 м
Мертвая зона по потерям: 8/8/8 м
268 020 руб.
268 020 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
О товаре
Тестер Joinwit JW3302F-T4 со встроенным модулем OLS
Настраиваемая подсветка
Динамический диапазон: 37/36/36 дБ
Мертвая зона по событиям: 0.8 м
Мертвая зона по потерям: 8/8/8 м

Технические характеристики JW3302F-T4

Характеристики OTDR
Длина волны 1310/1550/1625 нм
Динамический диапазон 37/36/36 дБ
Мертвая зона по событиям 0,8 м
Мертвая зона по затуханию 8/8/8 м
Ширина импульса 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Диапазон отображения 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км
Разрешение выборки мин 5 см
Число точек отбора проб макс 128000
Линейность определения затухания ≤ 0,05 дБ/дБ
Шкала индикации Х ось: 4 - 70 м Y ось: мин 0,09 дБ
Точность определения расстояния ± (1 м + расстояние * 3 * 10-5 + разрешение выборки) (исключая отклонения группового показателя)
Погрешность измерения отражений одномодовое волокно: ± 2 дБ
Погрешность измерения потерь 0,001 дБ
Погрешность измерения расстояния 0,01 м
Настройка показателя преломления IOR 1,4000 ~ 1.7000, шаг 0,0001
Тип волокна одномодовые (SM)
Единица измерения км, мили, футы
Измерение оптического волокна автоматический режим, ручной режим
Формат трассировки OTDR универсальный, SOR, issue 2 (SR-4731)
Тип коннектора FC
Оптический разъем UPC(по умолчанию)
Связь с ПК для детального анализа и редактирования рефлектограммы
Характеристики VFL
Длина волны визуального детектора 650 нм ± 20 нм
Выходная мощность 10 мВт
Класс лазерной безопасности класс III B
Расстояние измерения 12 км
Режим излучения 2 Гц (модулированный)
Режим работы CW (непрерывный)
Тип коннектора FC
Характеристики OPM
Диапазон длин волн принимаемого сигнала 800 - 1700 нм
Калибровочные длины волн 850/1300/1310/1490/1550/1625/1650 нм
Диапазон мощности входного сигнала от - 65 до + 5 дБм
Разрешение 0,01 дБ
Точность измерения ± 0,35 дБ
Частота модуляции 270 Гц, 1 кГц, 2 кГц
Тип коннектора FC
Характеристики OLS
Длина волны 1310/1550/1650 нм
Выходная мощность - 25 дБм ± 0 дБ (регулируемая)
Погрешность ± 0,5 дБ
Тип коннектора FC
Характеристики FM module (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе)
Оптическое увеличение 400 крат
Разрешение 1 мкм
Поле обзора 0,40 х 0,31 мм
Сенсор размер 1/3 дюйма, 2 миллиона точек
USB порт 1,1 / 2,0
Сменные наконечники SC-PC-F (для SC/PC коннектеров пачпанели),
FC-PC-F (для FC/PC коннектеров пачпанели),
LC-PC-F (для LC/PC коннектеров пачпанели),
2,5 мм PC - M (для 2,5 мм коннектеров пачкордов, SC/PC, FC/PC, ST/PC)
Функционал рефлектометр (OTDR)
встроенный модуль источника оптического излучения (OLS)
встроенный модуль измерителя мощности оптического излучения (OPM)
встроенный модуль визуализатора повреждения оптического волокна (VFL)
функция EventMap, для представления волоконной линии в виде схемы (интеллектуальная разметка оптического соединения),
FM module (Fiber microscope) (в комплекте поставки отсутствует микроскоп, приобрести его можно отдельно, об этом сообщите менеджеру при заказе)
Применение тестирование и обслуживание сетей FTTx,
тестирование сетей CATV,
тестирование локальной сети LAN,
тестирование сетей Metro,
тестирование сетей WAN,
обнаружение сетевого кабеля,
измерение расстояния сетевого кабеля
Общие характеристики
Дисплей 7", сенсорный TFT-LCD дисплей, LED подсветка
Автовыключение подсветки настраиваемый: выкл/1 - 99 мин
Автовыключение питания настраиваемый: выкл/1 - 99 мин
Память внутренняя память: 40000 рефлектограмм,
поддерживается карта памяти 4 ГБ
Рабочая температура от - 10°С до + 50°С
Температура хранения - 20°С - + 75°С
Влажность < 95%
Входное напряжение DC 10 В, AC 100 В, 240 В, 50 - 60 Гц
Тип батареи питания литий-ионный аккумулятор, DC 7,4 В / 4,4 Ач
Время работы от заряженного аккумулятора ∼ 12 часов,
время зарядки < 4 часов (при выключенном питании)
Интерфейс 1×RJ45 порт, 3×USB порт (USB 2,0, Type A USB×2, Type B USB×1)
Степень защиты корпуса IP65
Размеры 253 х 168 х 73.6 мм
Вес 1,5 кг
Комплектация рефлектометр Joinwit JW3302F-T4 - 1 шт
адаптер для зарядки аккумулятора - 1 шт
разъемы FC - 1 шт
руководство пользователя - 1 шт
SD диск с ПО - 1 шт
чехол - 1 шт
USB кабель - 1 шт
литий-ионный аккумулятор - 1 шт

Оптический рефлектометр Joinwit

Рефлектометр Joinwit JW3302F-T4 — надёжный инструмент для точной оценки оптических кабельных линий. Он демонстрирует высокую точность измерений, отличается простотой использования и портативностью, станет незаменимым средством для профессионалов, занимающихся монтажом, обслуживанием и ремонтом ВОЛС.

Особенности модели

Этот рефлектометр даёт точное измерение отражённых сигналов в оптоволокне. С его помощью вы сможете контролировать и оптимизировать производительность своей сети. Его преимущества:

  • Показывает высокую точность измерения отражённых сигналов с погрешностью измерения потерь 0.001 дБ и расстояния 0.01 м.

  • Способность измерять отражения в динамическом диапазоне 37/36/36 дБ делает его идеальным инструментом для кабельных линий с одномодовым оптическим волокном.

  • Устройство обладает интуитивно понятным пользовательским интерфейсом с удобной навигацией по меню, что облегчает его использование даже для новичков.

  • Компактный дизайн рефлектометра делает его удобным в использовании в различных условиях, а ёмкости аккумулятора хватает приблизительно на 12 часов работы.

Joinwit JW3302F-T4 — незаменимый инструмент для инженеров, техников и специалистов, работающих с оптическими кабелями, занимающихся оптимизацией и контролем оптоволоконных сетей разного типа и назначения. С его помощью станет легко определить причину потерь сигнала, обеспечить высокую производительность сети и качественную передачу данных.

Обзорная таблица рефлектометров Joinwit

Характеристики JW3302F-T3 JW3302F-T4 JW3302F-T1
Длина волны 1310/1490/1550 нм 1310/1550/1625 нм 1310/1490/1550 нм
Динамический диапазон 37/36/36 дБ 30/28/28 дБ
Мертвая зона по событиям 0,8 м 1,5 м
Мертвая зона по затуханию 8/8/8 м
Число точек отбора проб макс 128000
Степень защиты корпуса IP65

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
