Рефлектометр оптический WANGLU MT-8500
Код товара: 27068
Гарантия 12 месяцев
О товаре Динамический диапазон 28 / 26 дБ
Длины волн: 1310 / 1550 нм
Мертвая зона по событиям: ≤ 2 м
Мертвая зона по потерям: ≤ 10 м
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Динамический диапазон 28 / 26 дБ
Длины волн: 1310 / 1550 нм
Мертвая зона по событиям: ≤ 2 м
Мертвая зона по потерям: ≤ 10 м
Технические характеристики WANGLU MT-8500
| Длины волн | 1310 / 1550 нм |
| Динамический диапазон | 28 / 26 дБ |
| Мертвая зона по событиям | ≤ 2 м |
| Мертвая зона по потерям | ≤ 10 м |
| Дальность действия | 0,5 км / 1 км / 2 км / 5 км / 10 км / 25 км / 50 км / 100 км / 200 км |
| Ширина импульса | 5 нс / 10 нс / 20 нс / 30 нс / 50 нс / 80 нс / 160 нс / 300 нс / 500 нс / 800 нс / 1000 нс / 2000 нс / 4000 нс / 6000 нс / 10000 нс / 20000 нс |
| Точность теста | ±(1 м + 0,005% x тестовое расстояние) |
| Время измерения | 5 с - 3 мин |
| Линейность | ±0,05 дБ / дБ |
| Точки отбора проб | 32 - 128 K |
| Коэффициент распределения потерь | 0,01 |
| Формат файла | SOR / PDF / EXCEL |
| Оптический разъем | SC-PC, FC-PC |
| Хранение данных | 8 Гб + TF-карта |
| Порт оптического модуля SFP | 1 слот для гигабитного модуля SFP |
| Сетевой порт | 10 / 100 / 1000 м, RJ-45 |
| Беспроводная сеть | Wi-Fi 2,4 G, до 150 Мбит/с, для просмотра изображений с IP-камеры |
| Анализатор Wi-Fi | проверка надежности, анализ загруженности каналов, рейтинг каналов |
| Поддержка кодеков IP-камеры | H.265, аппаратное декодирование, передача 4К, 1200 Вт |
| Тест камеры | 12 В / PoE 48 В, определение мощности, информация о сети, поиск IP-адреса, отображение изображения и др |
| Тест IP-камеры | поддержка ONVIF протокола, ONVIF PTZ, ACTi, Dahua IPC-HFW2100P, Hikvision DS-2CD864-E13, Samsung SNZ-5200, Tiandy TDNC9200S2, Kodak IPC120L, Honeywell HICC-2300T, и др. |
| Сканер IP-адресов | автоматическое мультисегментное сканирование сети |
| Быстрый ONVIF | быстрый поиск камеры, автоматический вход в систему администрирования и отображение изображения с камеры |
| Тест Hikvision | активация камеры Hikvision, тест изображения, изменение имени, пароля, формата кодировки, IP-адреса |
| Тест Dahua | активация камеры Dahua, тест изображения, ввод и сброс номера телефона, имя, пароль, IP-адрес, название канала и др. |
| Аналоговый видеотест CVBS | 1-канальный вход BNC, 1-канальный выход BNC, NTSC / PAL |
| Увеличение изображение | поддержка масштабирования изображений с аналоговой и IP-камеры |
| Снимок, запись и воспроизведение видео | захват текущих изображений и запись в реальном времени видео, медиаплеер может просматривать фотографии и воспроизводить видео |
| Тест TDR RJ45 | тест TDR кабеля RJ45 и тест качества кабеля, можно проверить состояние пары кабелей, длину, коэффициент отражения, сопротивление, перекос и другие параметры, до 180 м |
| Вход HDMI |
4K 3840x2160P, 24/25/30 кадров в секунду; 2K 2560x1440P, 60 кадров в секунду; 1920x1080P, 24/25/30/50/59/60 кадров в секунду; 1920x1080i, 50/58/60 кадров в секунду; 1280x720P, 25/30/50/59/60 кадров в секунду; 720x480P, 60 кадров в секунду; 720x576P, 60 кадров в секунду; 1024x768P, 60 кадров в секунду; 1280x1024P, 60 кадров в секунду; 1600x1200P, 60 кадров в секунду; 1440x900P, 60 кадров в секунду; 800x600P, 60 кадров в секунду |
| Вход VGA |
1280x1024/960/800/768/720P 60 кадров в секунду; 1152x870P 60 кадров в секунду; 1024x768P 60 кадров в секунду; 800x600P 60 кадров в секунду; 640x480P 60 кадров в секунду |
| Тестирование звука | 1-канальный вход аудиосигнала и 1-канальный аудиосигнал для подключения наушников |
| Проверка шины | RS485, скорость 600-115200 бит/с, поддержка Pelco-D/P, Samsung, Panasonic, Lilin и др. |
| Тестер кабеля UTP | проверка состояния подключения и отображения кабеля UTP на экране |
| Монитор данных | захватывает и анализирует данные команды с управляющего устройства, также может отправлять шестнадцатеричные коды |
| Сетевой тест |
сканирование IP-адресов, сканирование ссылок и тест Ping, быстрый поиск IP-адреса IP-камеры в сети |
| Тест последовательности подключения | мультиплексирование, поиск и сортировка одновременно |
| Функция поиска батареи |
диапазон напряжений: 12 - 1000 В частота: 50 / 60 Гц сигнал: звуковой, световой уровень безопасности: CAT III 1000 В / CAT IV 600 В |
| Проверка напряжения PoE / PSE | отображение величины напряжения питания и подключение к линии |
| Цифровой мультиметр |
измерение AC/DC напряжение, ток AC / DC, сопротивление, непрерывность тестирования, емкость, удержание данных, относительное измерение, скорость тестирования: 3 раза в секунду, диапазон данных: - 6600 ~ +6600 |
| Оптический измеритель мощности |
калиброванная длина волны: 850/1300/1310/1490/1550/1625 нм, диапазон мощности: - 70 ~ + 10 дБм |
| Генератор красного света | есть |
| Режим ожидания | 5 - 30 мин |
| Язык интерфейса | китайский, традиционный китайский, английский, польский, итальянский, корейский, русский, испанский, французский, японский |
| Общие характеристики | |
| Дисплей | 8-дюймовый сенсорный IPS, 1920 х 1200 |
| Интерфейс | USB, microSD, RJ-45, BNC, VGA, HDMI |
| Рабочая температура | от -10 до +50 °С, влажность 30 - 90% |
| Выпадающее меню | PoE, IP-настройка, WLAN-переключатель и т.д., мониторинг порта локальной сети и др. |
| Выходная мощность 12 В | выходная мощность DC 12 В / 3 A для камеры |
| Выходная мощность 24 В | выходная мощность DC 24 В / 2 A для камеры |
| Выходная мощность PoE | выходная мощность 48 В PoE, макс. мощность 30 Вт |
| Выходная мощность USB 5 В | выходная мощность 5 В, 1 А |
| Источник питания | литиевая батарея 7,4 В 7800 мАч |
| Время автономной работы | 11 ч |
| Время зарядки | 3,5 ч |
| Габариты | 274 х 171 х 50 мм |
| Вес | 1,2 кг |
| Габариты упаковки | 325 x 290 x 100 мм |
| Вес брутто | 2,45 кг |

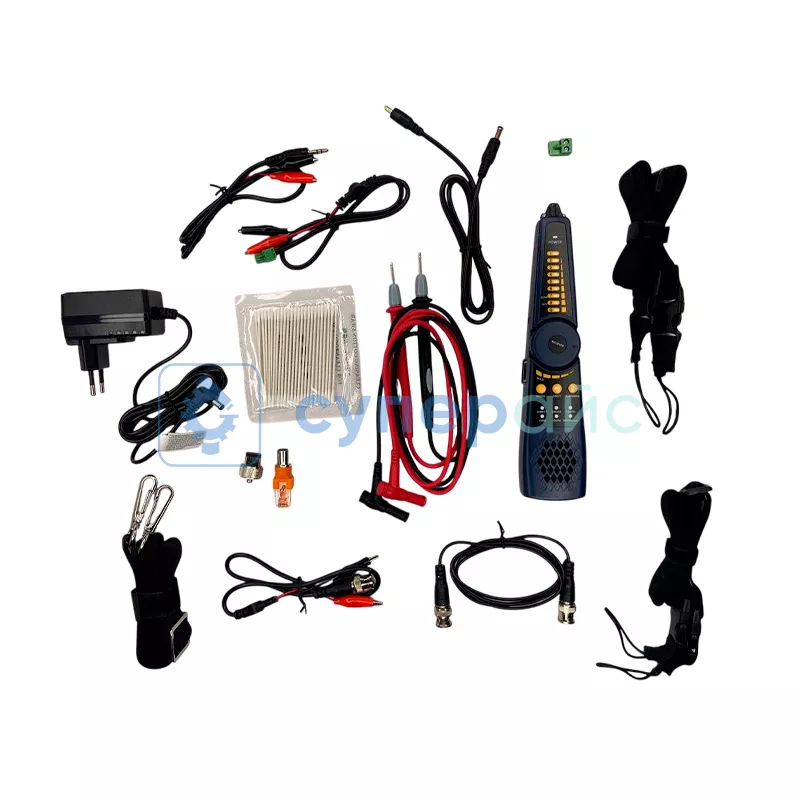

| Комплектация |
оптический рефлектометр WANGLU MT-8500 - 1 шт адаптер питания - 1 шт кабель питания - 1 шт кабельный тестер - 1 шт кабель BNC - 1 шт кабель для аудиотестирования с крокодилами - 1 шт кабель BNC - крокодилы - 1 шт кабель RS485 - 1 шт коннектор SC - 1 шт клемма RS485 - 1 шт адаптер на разъем RJ45 - 1 шт щупы мультиметра - 1 шт защитный шнур - 3 шт |
Обзорная таблица оптических рефлектометров WANGLU
| Характеристики | MT-8500 | MT-8000 | MT-8800 |
| Длины волн | 1310 / 1550 нм | ||
| Динамический диапазон | 28 / 26 дБ | ||
| Оптический разъем | SC-PC, FC-PC | FC-UPC | SC-PC, FC-PC |
| Хранение данных | 8 Гб + TF-карта | - | 8 Гб + TF-карта |
| Поддержка кодеков IP-камеры | H.265, аппаратное декодирование, передача 4К, 1200 Вт | H.265, аппаратное декодирование, передача 4К | H.265, H.265+, аппаратное декодирование, передача 4К, 30 кадров в секунду, 8 K, 24 кадра в секунду |
| Дисплей | 8-дюймовый сенсорный IPS, 1920 х 1200 | 8-дюймовый сенсорный IPS, 2048 х 1536 | 8-дюймовый сенсорный IPS, 1920 х 1200 |
| Интерфейс | USB, microSD, RJ-45, BNC, VGA, HDMI | USB, microSD, RJ-45, BNC, HDMI | USB, microSD, RJ-45, BNC, VGA, HDMI |
| Выход HDMI | - | 4K60P (3840x2160) | 4K60P (3840x2160) |
| Выходная мощность 24 В | DC 24 В / 2 A | - | DC 24 В / 2 A |
| Источник питания | литиевая батарея 7,4 В 7800 мАч | литиевая батарея 7,4 В 7000 мАч | литиевая батарея 7,4 В 7800 мАч |
| Время автономной работы | 11 ч | 13 ч | 11 ч |
Оптический рефлектометр WANGLU MT-8500: универсальный анализатор сетей
WANGLU MT-8500 — многофункциональный инструмент для диагностики оптоволоконных линий, IP-камер и сетевой инфраструктуры. Устройство сочетает функции OTDR с поддержкой длин волн 1310/1550 нм, динамическим диапазоном 28/26 дБ и точностью ±(1 м + 0,005% расстояния). Мертвые зоны ≤2 м (по событиям) и ≤10 м (по потерям) позволяют выявлять дефекты вблизи соединителей.
Ключевые особенности
- Многофункциональность:
- Тестирование IP-камер (Hikvision, Dahua) через ONVIF-протокол.
- Анализ Wi-Fi: проверка загруженности каналов, поиск IP-адресов.
- Генератор красного света для идентификации волокон.
- Мощный интерфейс:
- 8-дюймовый IPS-дисплей (1920×1200) с сенсорным управлением.
- Поддержка HDMI 4K, VGA, RS485, PoE-питание (48 В, 30 Вт).
- Портативность:
- Вес 1,2 кг, время автономной работы — 11 часов.
- Литий-ионный аккумулятор 7800 мАч с быстрой зарядкой (3,5 ч).
Пример применения:
При диагностике магистрального волокна длиной 50 км MT-8500 обнаруживает микротрещины с точностью до 1 м, а встроенный мультиметр проверяет напряжение PoE-устройств.
Технические преимущества
- Гибкие настройки импульса: ширина от 5 нс до 20 мкс для адаптации под разные расстояния.
- Тест кабелей: TDR для RJ45 (до 180 м), проверка UTP на обрывы и перекосы.
- Анализ видео: декодирование H.265, запись 4K-потока, активация камер через Wi-Fi.
Для монтажников:
Рефлектометр автоматически строит SOR-отчеты, сохраняет данные на TF-карту и передает их по беспроводной сети. Функция «красный луч» упрощает идентификацию волокон в мультиплексных системах.
WANGLU MT-8500 — это не просто портативный рефлектометр, а многофункциональный анализатор, объединяющий диагностику оптоволокна, тестирование IP-камер и мониторинг сетевой инфраструктуры. Его ключевое преимущество — возможность проводить комплексные проверки: от поиска микротрещин в магистральных линиях до настройки 4K-видеопотоков через протокол ONVIF. Устройство упрощает работу в полевых условиях благодаря эргономичному дизайну, сенсорному IPS-экрану и 11-часовой автономности.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
