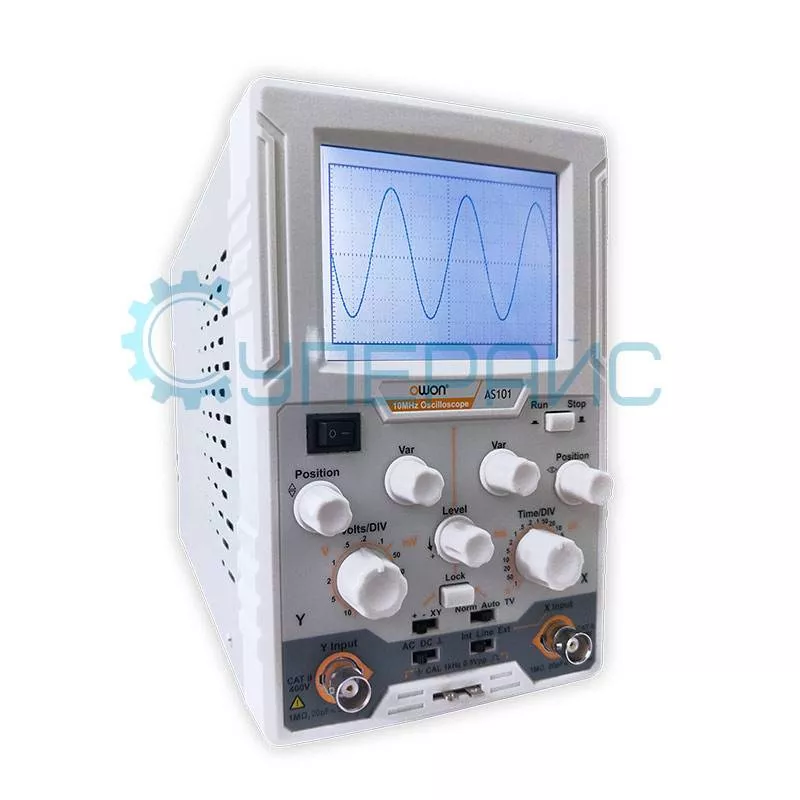

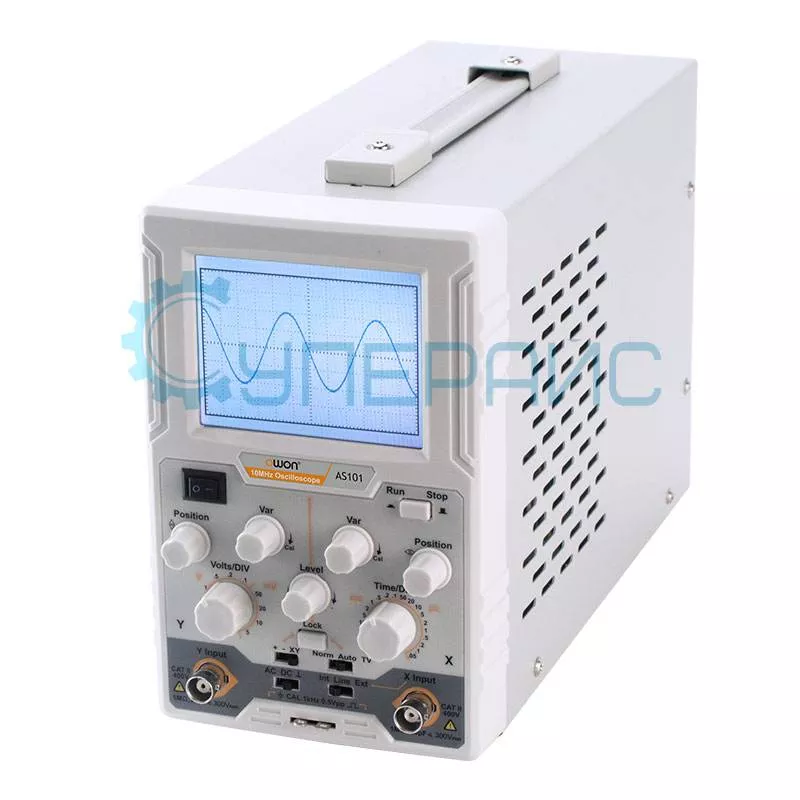

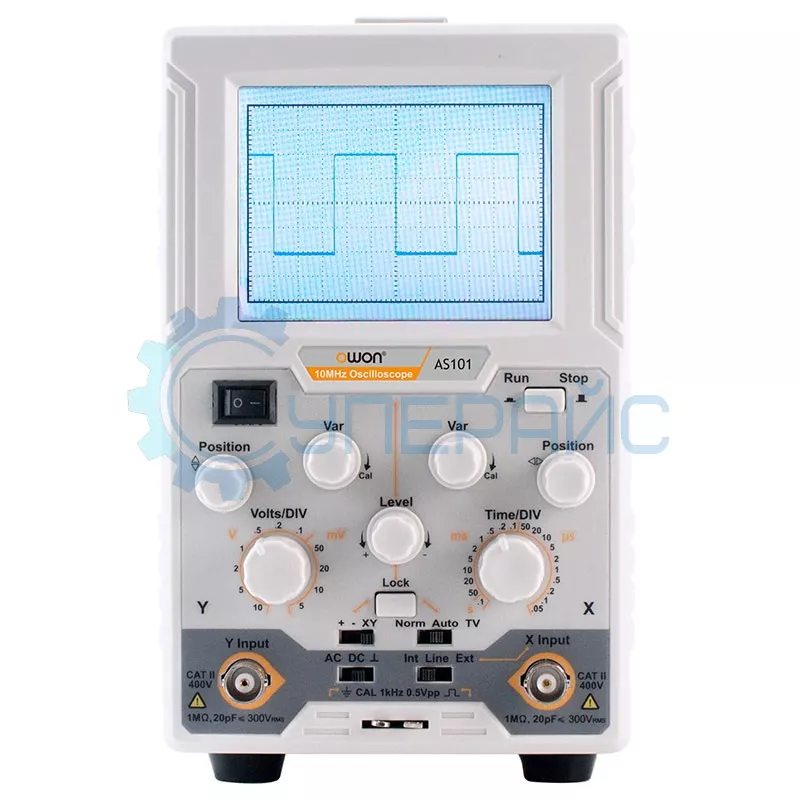

Одноканальный осциллограф OWON AS101 (1 канал, 10 МГц)
Код товара: 6965
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Количество каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 100 МВыб/с
Выбор источника синхронизации
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 100 МВыб/с
Выбор источника синхронизации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OWON AS101
| Характеристики настольного осциллографа | |
|
Полоса пропускания |
10 МГц |
|
Количество каналов |
1 |
|
Максимальная частота дискретизации в реальном времени |
100 МВыб / с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 20 пФ ± 5 пФ |
|
Максимальное входное напряжение |
± 400 В |
| Скорость захвата осциллограмм | 130000 осц. / с |
| Горизонтальная система | |
|
Интерполяция формы волны |
sin (х) / х |
|
Коэффициент развёртки |
50 нс / дел - 0,1 с / дел, 1, 2, 5 шаг |
| Точность | ± 100 ppm |
| Соотношение | ≥ 2.5:1 |
| Вертикальная система | |
|
Вертикальная развёртка |
5 мВ / дел - 10 В / дел |
|
Время нарастания |
≤ 30 нс |
| Смещение | ± 10 дел |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
| Соотношение | ≥ 2.5:1 |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
|
Диапазон уровня запуска триггера |
± 4 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Источник триггера | внутренний, линейный, внешний |
| Тип триггера | автоматический, нормальный, TV |
| Блокировка триггера | есть |
| Входной импеданс внешнего триггера | 1 МОм ± 2%, 20 пФ ± 5 пФ |
| Максимальное входное напряжение внешнего триггера | 400 В |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Триггерный выход зонда компенсатора | |
| Выходное напряжение | 0,5 В ± 2% |
| Частота | прямоугольная волна 1 кГц (± 1%) |
| Система измерения | |
| Режим | X-Y |
| Чувствительность |
Х: 0,5 В / дел Y: 0,1 В / дел - 1 В / дел |
| Полоса пропускания (-3 дБ) |
DC: 0 - 1 МГц AC: 10 Гц - 1 МГц |
| Общие характеристики | |
|
Тип дисплея |
3.7 дюймов TFT LCD - экран, 320 * 240 точек, 65536 цветов |
|

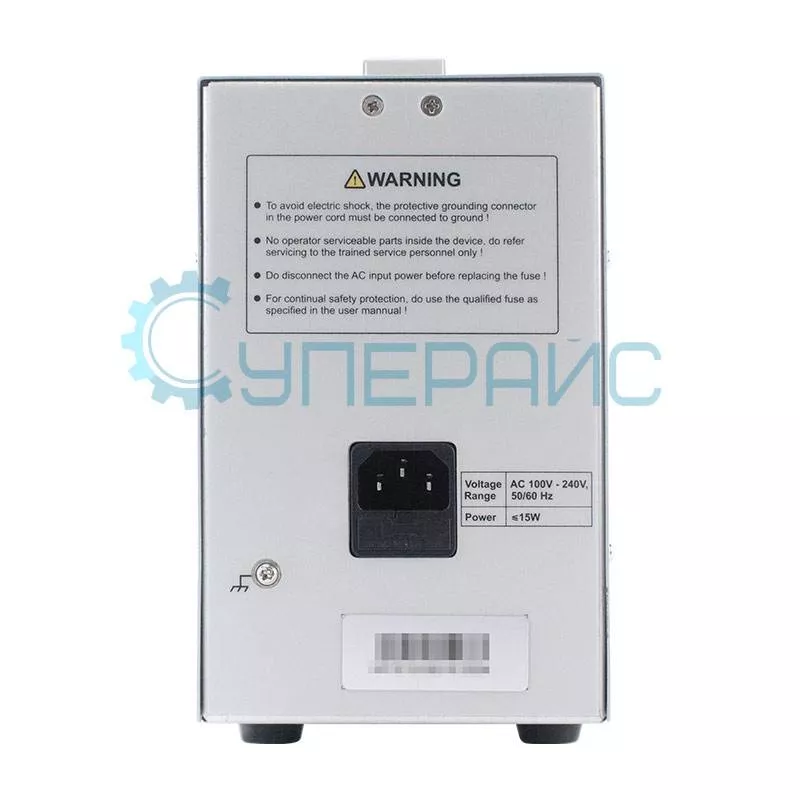

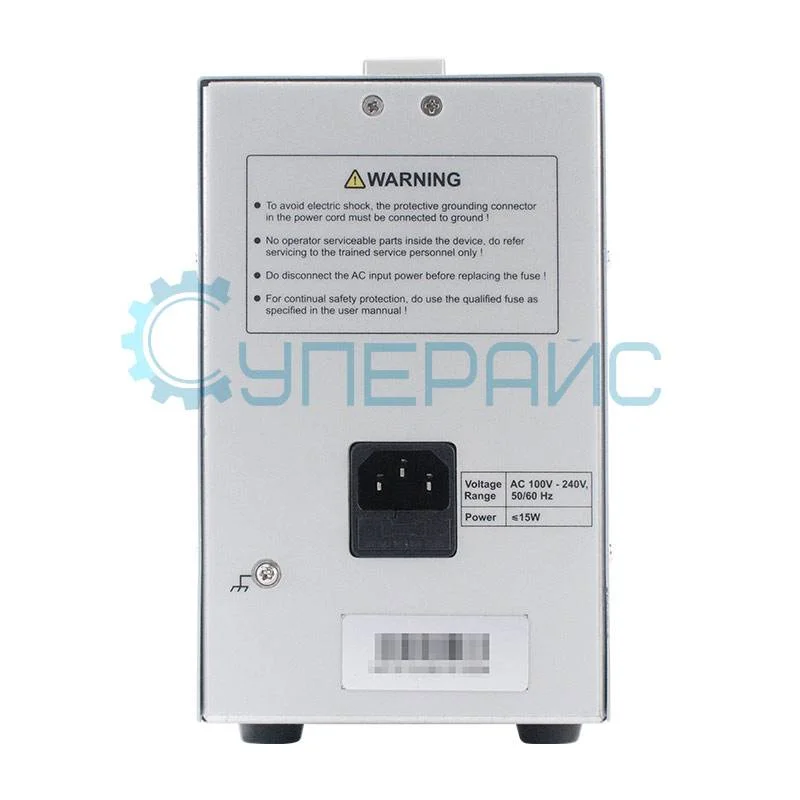

Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 1 А, 250 В |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
| Метод охлаждения | естественная конвекция |
| Габариты | 288 х 192 х 117 мм |
| Габариты упаковки | 400 x 180 x 250 мм |
| Вес нетто | 1,8 кг |
| Вес брутто | 2,4 кг |

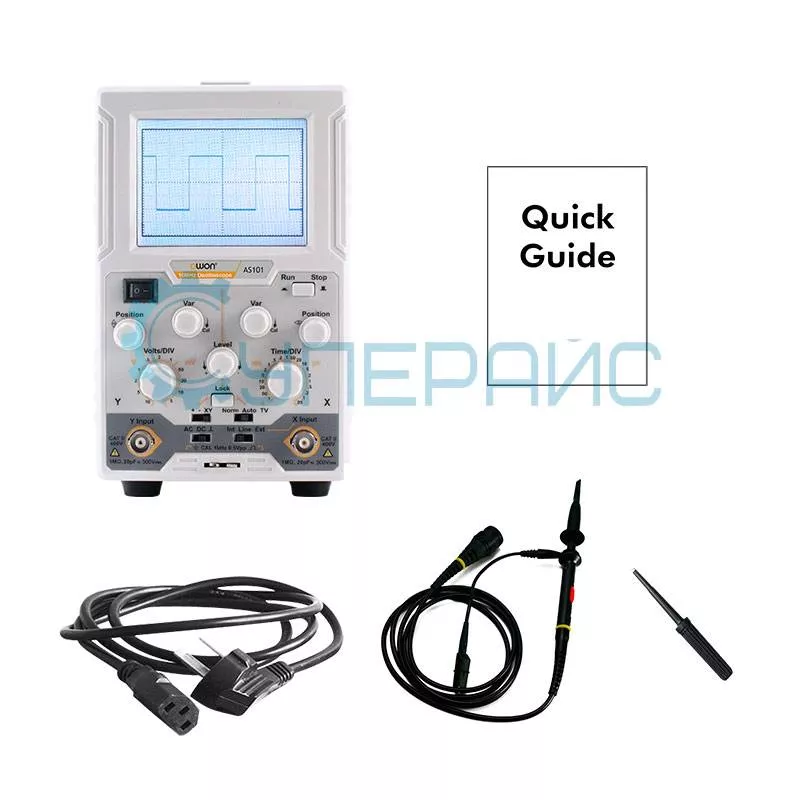

| Комплектация | цифровой осциллограф OWON AS101 - 1 шт |
|
|
щуп для осциллографа - 1 шт кабель питания - 1 шт щуп регулировки - 1 шт инструкция по эксплуатации - 1 шт |
Одноканальный осциллограф OWON AS101: экономичный выбор для точных задач
Осциллограф OWON AS101 — это вариант для тех, кому нужен надежный инструмент для базовых измерений. С полосой пропускания 10 МГц и частотой дискретизации 100 МВыб/с, прибор справляется с анализом тока и диагностикой аналоговых цепей. Модель AS101 сочетает компактность, безопасность и простоту интеграции в рабочие системы.
Особенности OWON AS101:
- 10 МГц полосы пропускания — для работы с низкочастотными сигналами и аналоговыми компонентами.
- Защита CAT II — обеспечивает безопасность при работе с напряжениями до 400 В.
- Комплект поставки — включает щуп, кабель питания и инструкцию, что ускоряет старт работы.
Корпус осциллографа OWON AS101 выполнен с учетом эргономики: малый вес (1.8 кг) и габариты 288×192×117 мм позволяют разместить его даже в ограниченном пространстве. Естественное охлаждение исключает перегрев, а TFT-экран с разрешением 320×240 точек предлагает четкую визуализацию сигналов.
Где пригодится AS101?
Этот осциллограф станет незаменимым в учебных лабораториях, мастерских по ремонту электроники и для любительских проектов. Его частота дискретизации 100 МВыб/с позволяет точно фиксировать изменения сигналов, а поддержка TV-триггера расширяет возможности диагностики видеосигналов.
Почему выбирают OWON AS101?
Модель подходит для базовых задач, таких как проверка датчиков, анализ тока в цепях или изучение принципов работы систем электроники. Если вам нужен надежный и простой в использовании прибор — AS101 от OWON станет подходящим решением.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
