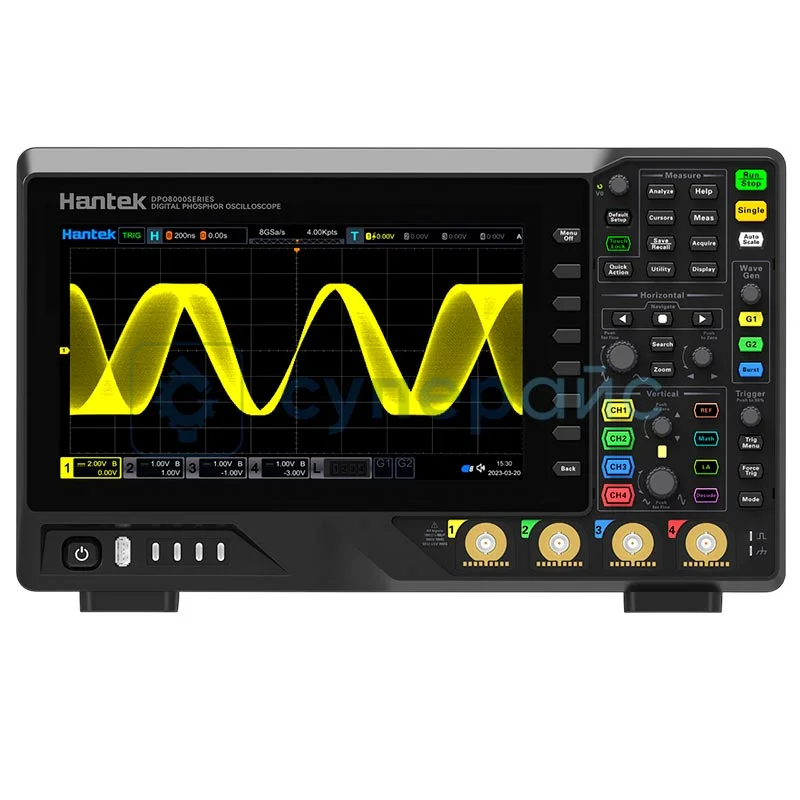

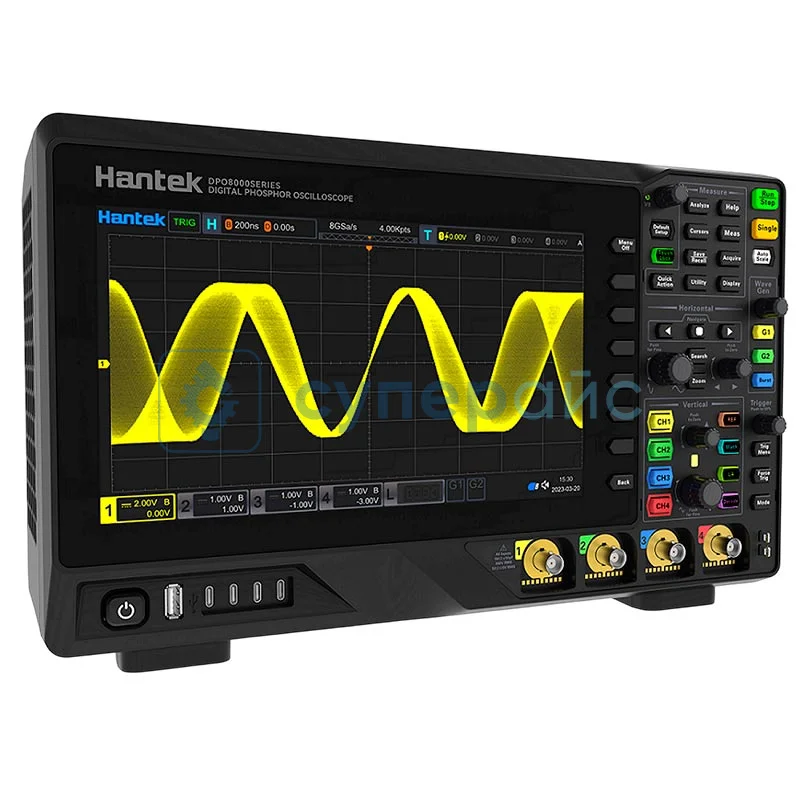

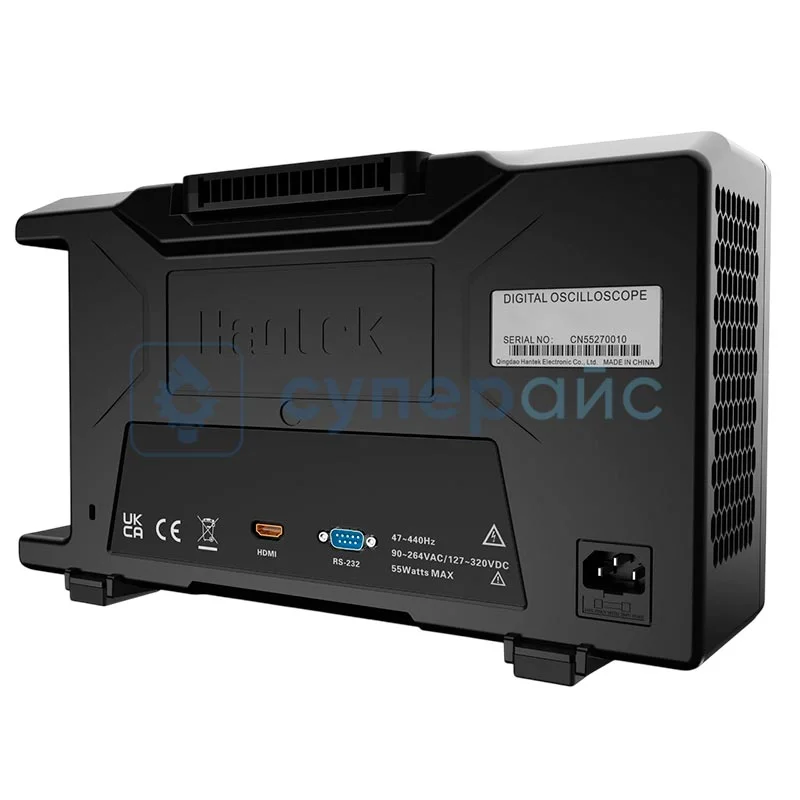

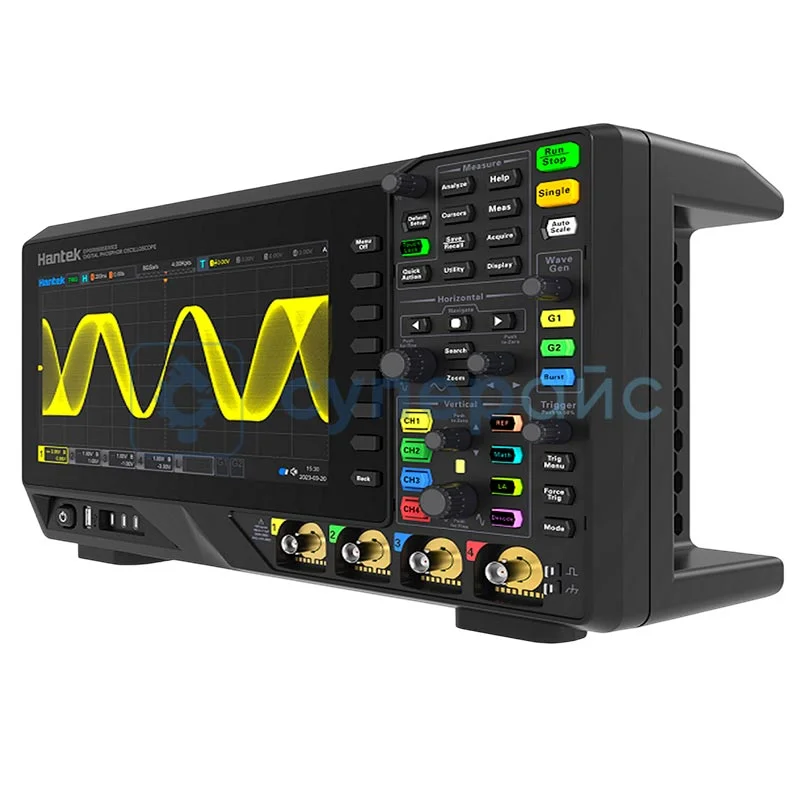

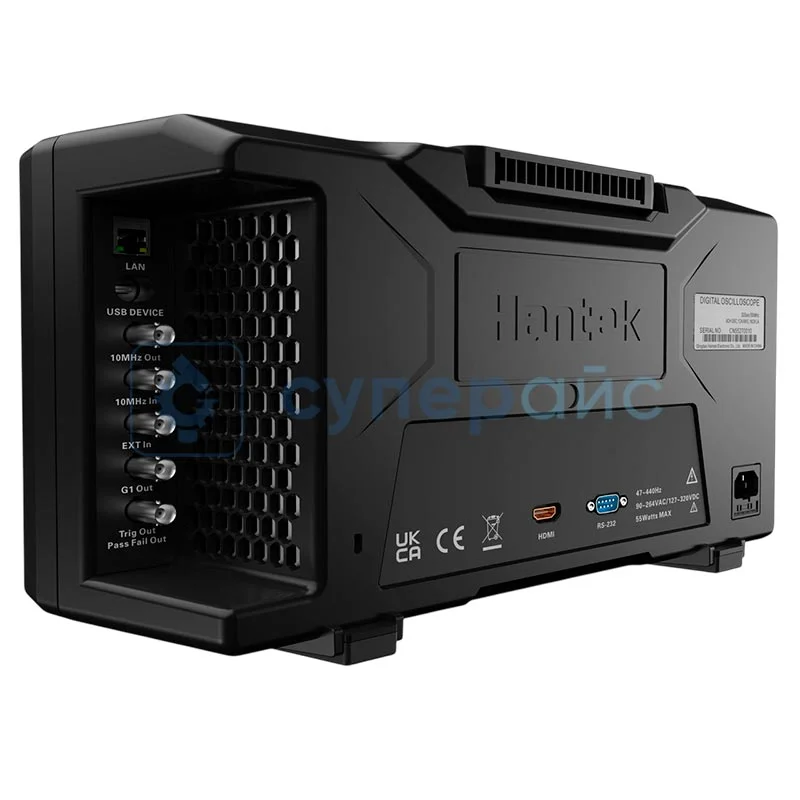

Четырёхканальный осциллограф HANTEK DPO8024E
268 869 ₽
268 869 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
82606
Модель (серия)
DPO8024E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики HANTEK DPO8024E
Общие данные
Артикул (код товара)
82606
Производитель (бренд)
Модель (серия)
DPO8024E
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
RJ-45
LAN
USB type B
RJ-45
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Частотомер
Логический анализатор
Частотомер
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Описание HANTEK DPO8024E
Технические характеристики HANTEK DPO8024E
| Количество каналов |
осциллограф: 4 логический анализатор: 16 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации в реальном времени |
8 ГВыб/с (один канал) 8 ГВыб/с (половина каналов) 4 ГВыб/с (все каналы) |
| Глубина памяти |
2 ГТочк (один канал) 1 ГТочк (два канала) 500 МТочк (четыре канала) |
| Скорость захвата формы сигнала | 600000 осц./с |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность |
1 МОм: 500 мкВ/дел ~ 10 В/дел 50 Ом: 500 мкВ/дел ~ 1 В/дел |
| Диапазон развертки | 2 нс/дел ~ 1000 с/дел |
| Точность временной базы | ±1 млн⁻¹ ± 1 млн⁻¹/год |
| Ограничение полосы | 20, 100, 200, 350, 650, 750 МГц; независимо для каждого канала |
| Типы синхронизации | по фронту, по длительности импульса, по частоте, по тайм-ауту, по окну, по выбросу, по перегрузке, логическая, с задержкой, по времени установления/удержания, по N-му фронту, по сигнальному шаблону, UART, LIN, CAN, SPI, I2C |
| Шины и декодирование | UART, I2C, SPI, LIN, CAN |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, И, ИЛИ, НЕ, исключающее ИЛИ, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, полосовой фильтр, режекторный фильтр, выражение |
| Автоматические измерения | 51 вид измерений параметров, поддержка статистики и анализа |
| Аналитические функции | частотомер, цифровой вольтметр, анализ источников питания, гистограмма, поиск, навигация, запись сигналов, диаграмма Боде |
| Аппаратная запись и воспроизведение | более 2 млн кадров (один канал) |
| Входная связь | постоянный ток, переменный ток или заземление |
| Входной импеданс и емкость | 1 МОм ± 1%, 50 Ом ± 1%; 21 пФ ± 3 пФ |
| Генератор сигналов произвольной формы | |
| Количество каналов | 2 |
| Вертикальное разрешение | 16 бит |
| Количество огибающих | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Максимальная выходная частота | 200 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Выходной уровень | ±7 В |
| Формы сигналов | синус, меандр, пила, импульс, постоянный ток, шум, sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусса, Лоренца, полуверсор и еще 13 стандартных |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый емкостный мультитач экран, градация яркости сигнала 256 уровней, с цветной полосой |
| Разрешение дисплея | 1024 x 600 |
| Интерфейсы | USB HOST, USB DEVICE, LAN |
| Питание | 47 - 440 Гц, 90 - 264 В переменного тока / 127 - 320 В постоянного тока |
| Потребляемая мощность | < 55 Вт |
| Рабочая температура | 0 - 50 °C |
| Температура хранения | -30 - 70 °C |
| Высотность |
рабочий: до 3000 м нерабочий: до 15 000 м |
| Габариты | 372 x 138 x 231,5 мм |
| Вес | 4,05 кг |
| Комплектация |
осциллограф HANTEK DPO8024E — 1 шт кабель для передачи данных — 1 шт кабель питания — 1 шт пассивный пробник — 1 шт |
