Настольный осциллограф Hantek DSO4104B (4 канала, 100 МГц)
40 200 ₽
40 200 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 8 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
4777
Модель (серия)
DSO4104B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4104B
Артикул (код товара)
4777
Модель (серия)
DSO4104B
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции

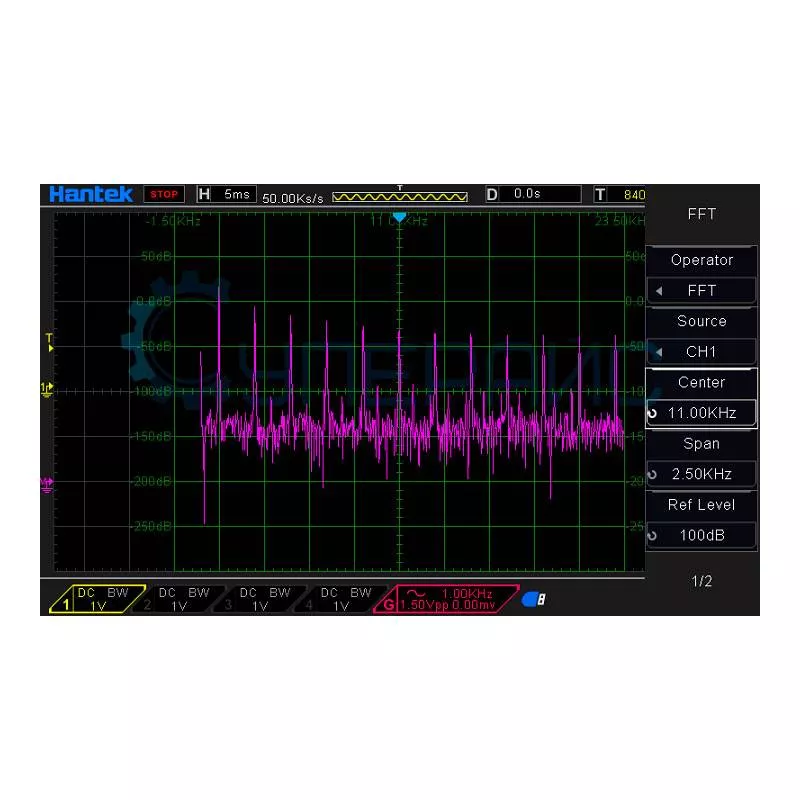

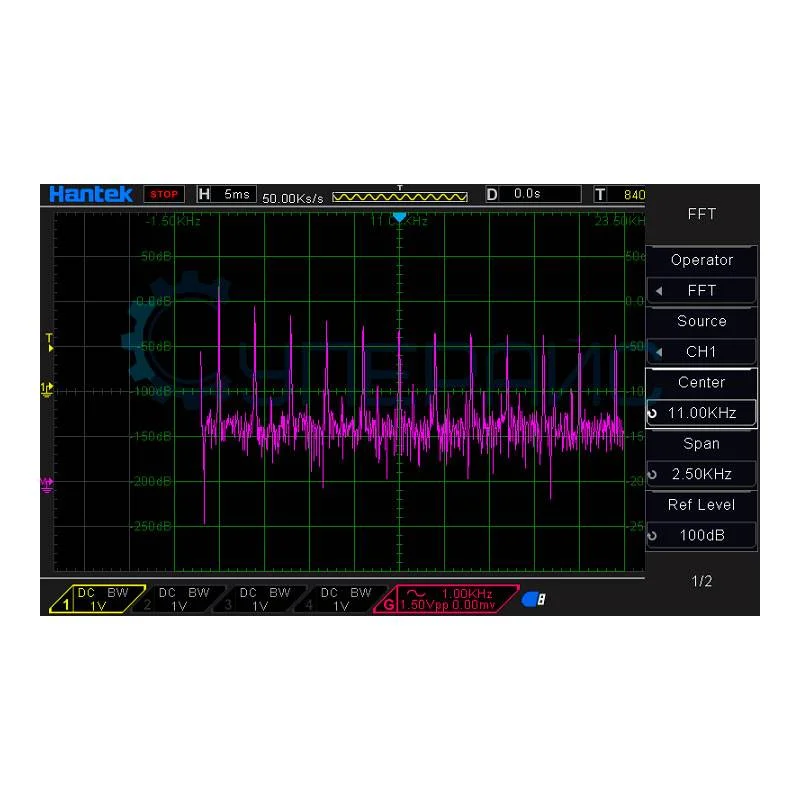

Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Hantek DSO4104B
Технические характеристики Hantek DSO4104B
| Серия | DSO4004B |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме 250 МВыб/с в трехканальном и четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х)/х |
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500 ppm x чтение + 0,4 нс) интервал выборки = секунды/сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел на входе BNC |
| Время нарастания | < 3.5 нс |
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Диапазон вертикального смещения |
500 мкВ/дел - 20 мВ/дел, ± 400 мВ 50 мВ/дел - 200 мВ/дел ± 2 В 500 мВ/дел - 2 В/дел, ± 40 В 5 В/дел - 10 В/дел ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В/дел до 10 мВ/дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ/дел до 500 мкВ/дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
| Система синхронизации | |
| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний |
| Время задержки | 100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1 - CH4: ± 4 деления от центра экрана EXT: 0 - 3,3 В |
| Точность уровня триггера |
CH1 - CH4: 0,2 дел * В/дел в пределах ± 4 деления от центра экрана EXT: ± (6 % от настройки + 40 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 - CH4 EXT |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, =, ≠ отрицательная полярность импульса >, <, =, ≠ |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, =, ≠ отрицательный наклон >, <, =, ≠ |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 10 с |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 10 с |
| Запуск по окну | |
| Источник | CH1 - CH4 |
| UART запуск | |
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 - CH4 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит/с - 334000 бит/с |
| LIN запуск | |
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
| Источник запуска | CH1 - CH4 |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит/с - 334000 бит/с |
| SPI запуск | |
| Источник запуска | CH1 - CH4 |
| Длина данных | 4, 8, 16, 24, 32 байт |

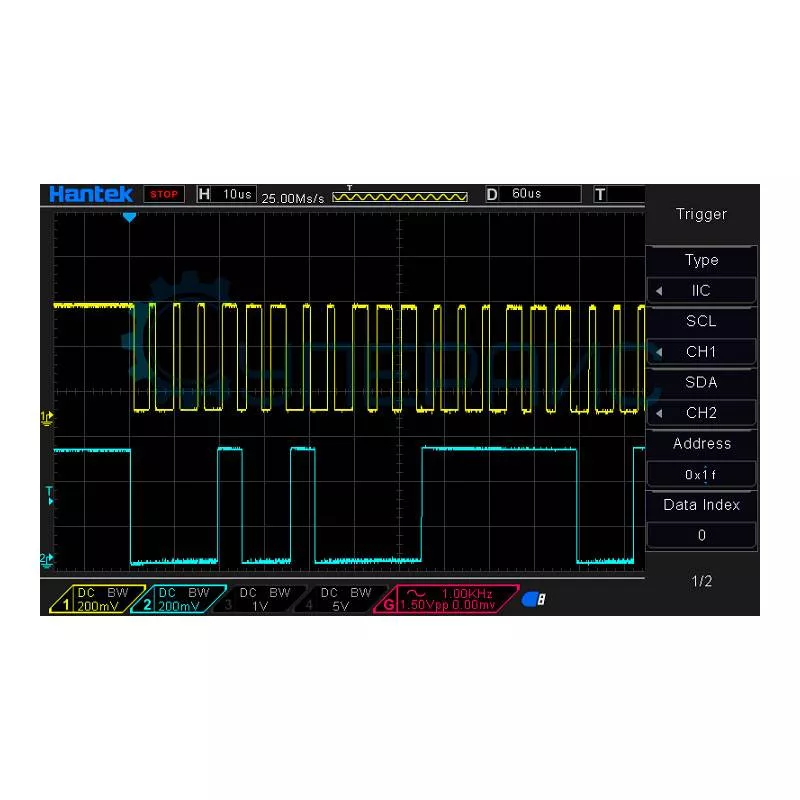

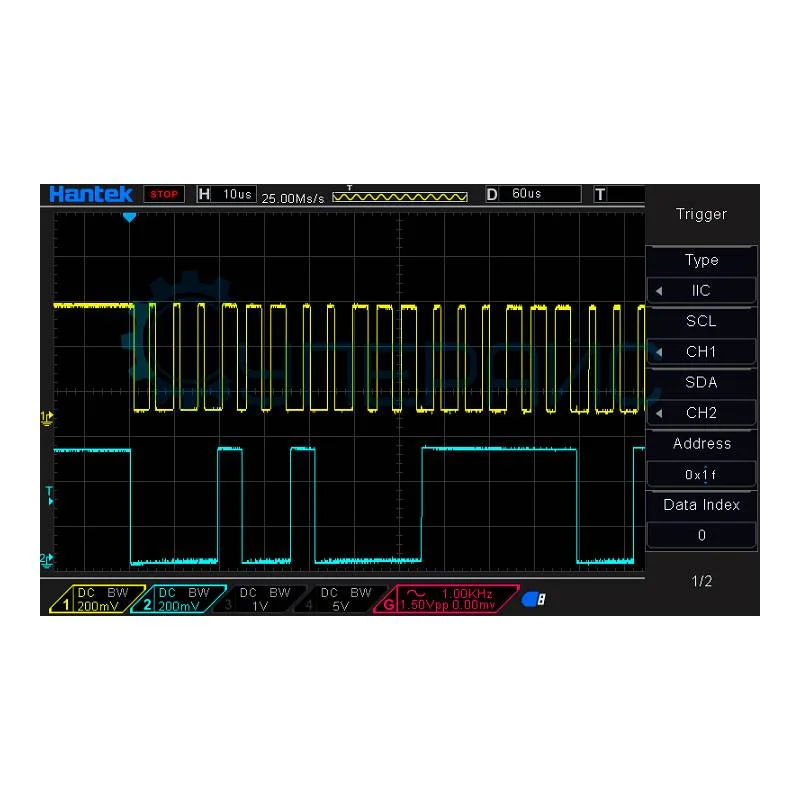

| IIC запуск | |
| Источник запуска | CH1 - CH4 |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 120 - 240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | 0 - 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота |
рабочая до 3000 м хранения до 15000 м |
| Интерфейс передачи данных | USB 2,0 Full Speed |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты изделия | 318 х 110 х 150 мм |
| Габариты упаковки | 380 х 210 х 260 мм |
| Вес брутто | 3,95 кг |
| Комплектация |
цифровой осциллограф Hantek DSO4104B - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 Высоковольтный дифференциальный пробник Hantek HT8050 |

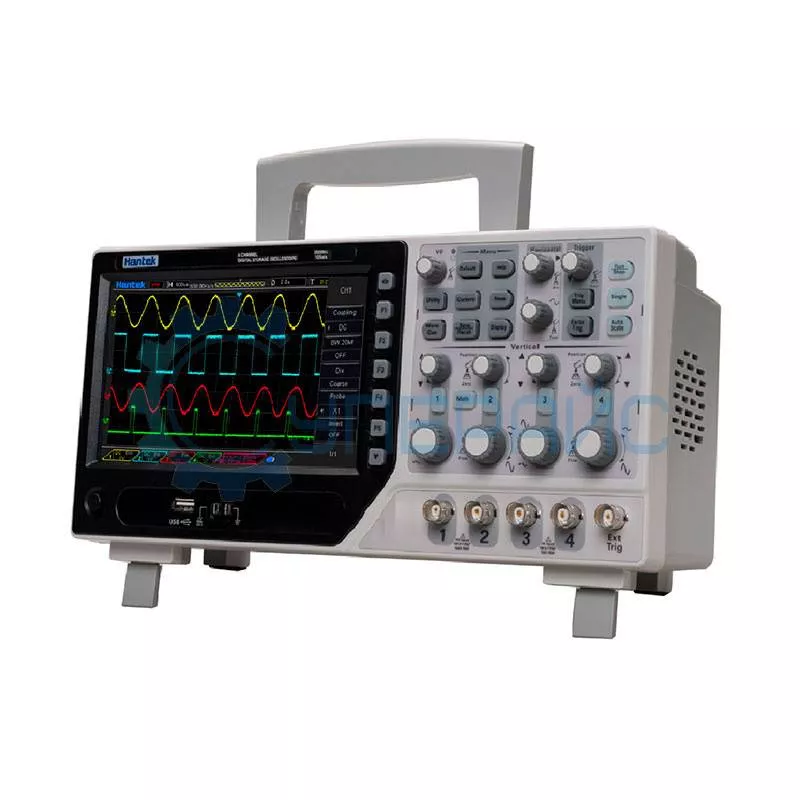

Четырехканальный осциллограф Hantek DSO4104B
Hantek DSO4104B - это настольный осциллограф, поддерживающий 4 канала и располагающий полосой пропускания 100 МГц. Ниже рассмотрим возможные вопросы об этом устройстве и ответим на них.
Подходит ли модель для профессионального использования?
Да, USB-осциллограф Hantek DSO4104B будет полезен для профессионального применения. Прибор располагает четырьмя каналами для одновременного анализа нескольких сигналов. Полоса пропускания даёт возможность проводить множество исследований.
Реализован ли дисплей для работы с прибором?
Да, TFT ЖК-экран обуславливает комфортную работу с осциллографом. Дисплей упрощает визуальный анализ и даёт различать мелкие детали формы волны.
Какова частота дискретизации?
Параметр частоты дискретизации заявлен как 1 ГВыб/с. Это значение определяет высокие показатели:
- точности воспроизведения сигнальной формы;
- детализации быстрых изменений;
- качества анализа высокочастотных компонентов.
Удобен ли корпус прибора для настольного использования?
Да, корпус настольного типа удобен для стационарного применения в лаборатории или на рабочем месте. Такая конструкция добавляет модели устойчивости при измерениях.

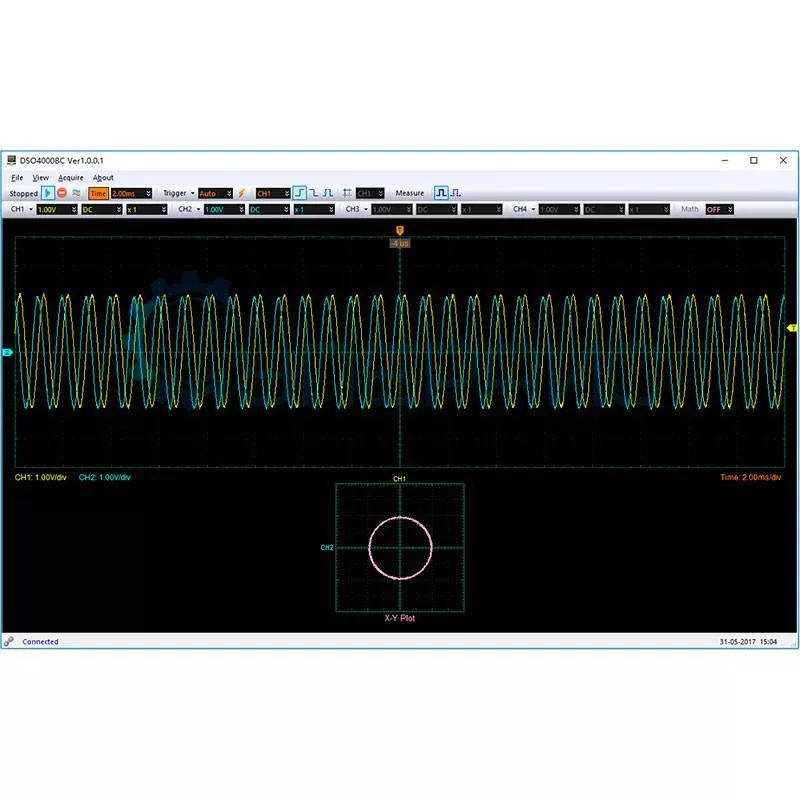

Как проходит передача информации на внешние устройства?
Интерфейс USB 2.0 Full Speed упрощает передачу информации на компьютер. Разъём помогает:
- сохранять результаты измерений;
- проводить дополнительные работы на ПК;
- интегрировать модель в измерительные комплексы.
Обзорная таблица осциллографов Hantek серии DSO4004B
| Характеристики | DSO4104B | DSO4254B | DSO4204B | DSO4084B |
| Тип | цифровой запоминающий (DSO) | |||
| Полоса пропускания, МГц | 100 | 250 | 200 | 80 |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал | 1 ГВыб/с | |||
| Время нарастания, нс | ≤ 3,5 | < 1,4 | ≤ 1,8 | < 4,4 |
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||
| Разрешение дисплея, пиксель | 800 x 480 | |||
| Интерфейс передачи данных | USB 2,0 Full Speed | |||
