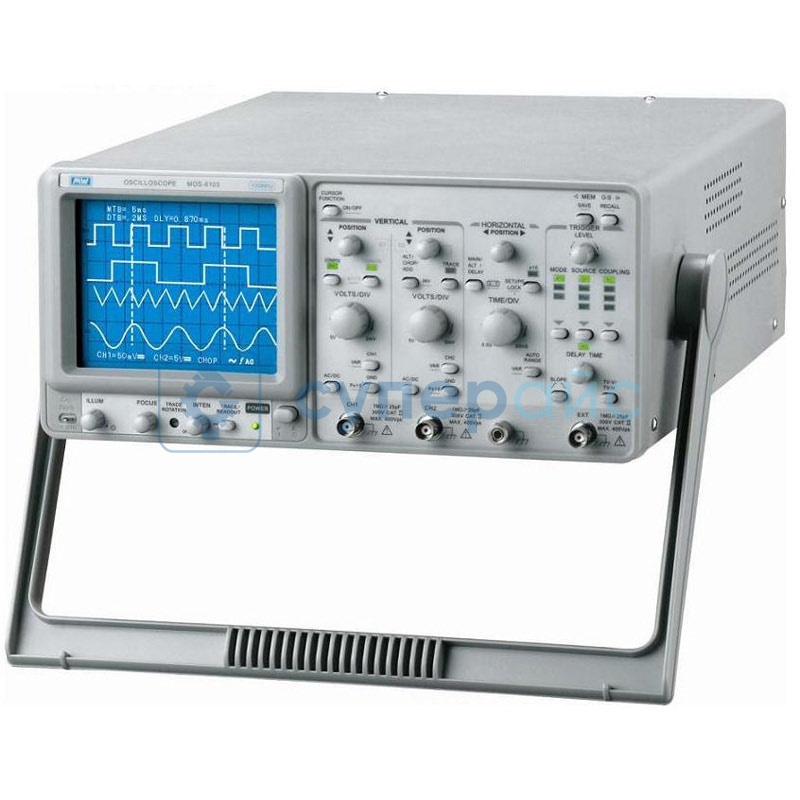

Двухканальный осциллограф с ЭЛТ-дисплеем Maiwei MOS-6103
Артикул (код товара): 42120
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
180 090 ₽
180 090 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
42120
Модель (серия)
MOS-6103
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Maiwei MOS-6103
Общие данные
Артикул (код товара)
42120
Производитель (бренд)
Модель (серия)
MOS-6103
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Вертикальная система
Время нарастания, нс
Встроенные функции и опции
Возм. сохранения осциллограмм
Описание Maiwei MOS-6103
Технические характеристики Maiwei MOS-6103
| Полоса пропускания | DC - 100 МГц |
| Количество аналоговых каналов | 2 |
| Задержка развертки | есть |
| 10 предустановок параметров на панели | есть |
| Автопереключение горизонтальной развертки | есть |
| 7 функций восстановления частоты | есть |
| Задержка сигнала для анализа фронтов | есть |
| SMD-технология | есть |
| LED-индикация | есть |
| Схема TV-синхронизации | есть |
| Выход триггерного сигнала | есть |
| Регулировка по 2 осям | есть |
| Подсветка шкалы с регулировкой | есть |
| Автопереключение TIME/DIV | есть |
| Сохранение/загрузка настроек | 10 профилей |
| Блокировка панели | есть |
| Цифровые измерения | |
| Измерения курсором | ΔT, 1/ΔT, ΔV, частота (f) |
| Разрешение курсора | 1 / 25 дел. |
| Диапазон | ± 3 дел. (верт.), ± 4 дел. (гор.) |
| Горизонтальная система | |
| Режимы | MAIN (A), ALT, DELAY (B) |
| Время развертки |
A: 50 нс – 0,5 с/дел. (плавная регулировка) B (задержка): 50 нс – 50 мс/дел. |
| Точность | ± 3 % (х 10 MAG: ± 5 %) |
| Масштабирование | х 10 (мин. 5 нс/дел.) |
| Задержка | 1 мкс – 5 с (джиттер ≤ 1 / 20000) |
| X-Y режим |
чувствительность: X: CH1/CH2: 2 мВ – 5 В/дел. (± 3 %), EXT: -0,1 В/дел. (± 5 %) Y: CH1/CH2: 2 мВ – 5 В/дел. (± 3 %) полоса X-оси: DC – 500 кГц (-3 дБ) фазовый сдвиг: ≤ 3° (DC – 50 кГц) |
| Настройки панели | |
| Вертикальные | V/дел., AC/DC/GND, инверсия, сложение/вычитание |
| Горизонтальные | время/дел., задержка, триггер (источник, уровень) |
| Другие | X-Y, сохранение/загрузка |
| Параметры ЭЛТ-дисплея | |
| Тип | 6-дюймовая прямоугольная трубка с внутренней градуировкой (метки 0%, 10%, 90%, 100%) |
| Рабочая область | 8 х 10 дел. (1 дел. = 1 см) |
| Люминофор | P31 |
| Ускоряющее напряжение Подсветка шкалы: Плавная регулировка | ~ 16 кВ |
| Подсветка шкалы | плавная регулировка |
| Z-ось (модуляция яркости) | |
| Связь | DC |
| Напряжение | ≥ 5 В (макс. 30 В пик., частота ≤ 1 кГц) |
| Полоса пропускания | DC – 5 МГц |
| Вертикальная система | |
| Чувствительность | 2 мВ – 5 В/дел. (11 ступеней: 1-2-5) |
| Точность | ± 3 % (в зоне 6 х 8 дел.) |
| Плавная регулировка | до 2.5:1 |
| Полоса пропускания | DC – 100 МГц (кроме 2 мВ/дел.: DC – 20 МГц) |
| Время нарастания | 3,5 нс (100 МГц) / 17,5 нс (2 мВ/дел.) |
| Задержка сигнала | возможность анализа фронтов |
| Максимальное входное напряжение | 400 В (DC + AC, ≤1 кГц) |
| Входные режимы | AC / DC / GND |
| Входное сопротивление | 1 МОм ± 2 % / 25 пФ |
| Режимы отображения |
CH1, CH2, DUAL (CHOP/ALT), ADD (с вычитанием при инверсии CH2) частота CHOP: ~ 250 кГц инверсия полярности: только для CH2 |
| Подавление синфазного сигнала (CMRR) | > 50:1 (50 кГц) |
| Триггерная система | |
| Режимы работы | AUTO, NORM, TV |
| Источники триггера | CH1, CH2, LINE (сеть), EXT (внешний) |
| Режимы связи | AC, DC, HFR (High Freq. Reject), LFR (Low Freq. Reject) |
| Полярность | +/-, TV-синхронизация |
| Чувствительность триггера |
режим AUTO, диапазон: 10 Гц – 20 МГц, уровень 0,35 дел. / 50 мВ; диапазон: 20 – 100 МГц, уровень: 1,5 дел. / 150 мВ режим NORM, диапазон: DC – 20 МГц, уровень: 0,35 дел. / 50 мВ; диапазон: 20 – 100 МГц, уровень: 1,5 дел. / 150 мВ режим TV, диапазон: синхросигнал, уровень: 1 дел. / 200 мВ |
| Диапазон срабатывания |
внутренний (INT): ≥ 4 дел. внешний (EXT): ≥ ± 0,4 В |
| TV-синхронизация | поддержка TV-V (кадр) и TV-H (строка) |
| Внешний триггер (EXT) |
максимальное напряжение: 400 В (DC + AC, ≤ 1 кГц) входное сопротивление: 1 МОм ± 5 % / 25 пФ |
| Выход триггерного сигнала |
напряжение: ~ 25 мВ/дел. (на нагрузке 50 Ом) полоса: DC – 10 МГц выходное сопротивление: ~50 Ом |
| Калибровочный сигнал | |
| Форма сигнала | прямоугольный (1 кГц ±5%) |
| Амплитуда | 2 В (пик-пик) ± 2 % |
| Выходное сопротивление | ~ 2 кОм |
| Общие характеристики | |
| Питание |
AC 115 / 230 В ± 10 % (стандарт) частота: 50 / 60 Гц потребляемая мощность: ≤ 65 ВА |
| Габариты | 455 х 310 х 150 мм |
| Вес | ~ 8,5 кг |
| Комплектация | осциллограф Maiwei MOS-6103 - 1 шт |
