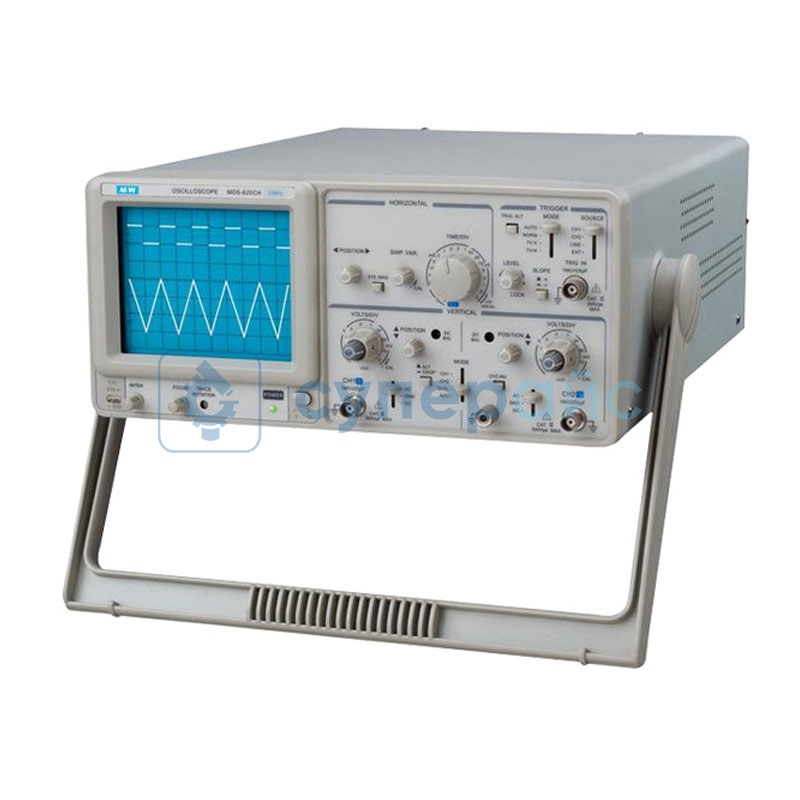

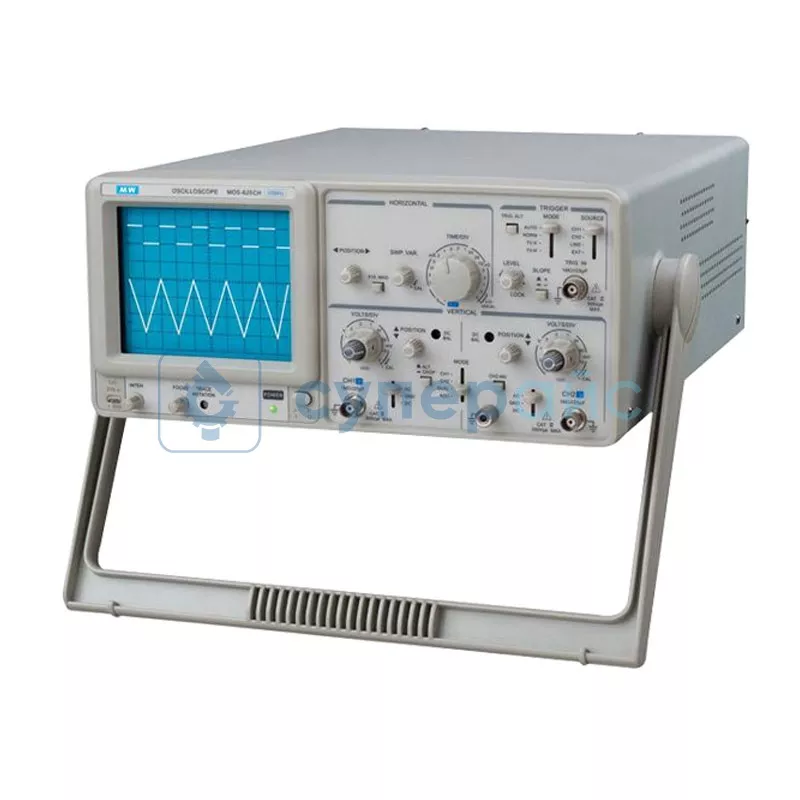

Промышленный осциллограф Maiwei MOS-640CH
Артикул (код товара): 42117
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
67 309 ₽
67 309 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
42117
Модель (серия)
MOS-640CH
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Maiwei MOS-640CH
Артикул (код товара)
42117
Модель (серия)
MOS-640CH
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Применение
Проектирование, отладка и ремонт электронных устройств
Возм. сохранения осциллограмм
Описание Maiwei MOS-640CH
Технические характеристики Maiwei MOS-640CH
| Полоса пропускания | DC - 40 МГц |
| Количество аналоговых каналов | 2 |
| Развертка |
расширение х 10 TV-синхронизация и X-Y режим |
| ЭЛТ-трубка | высокая яркость, внутренняя радиальная развертка |
| Функция ALT для измерения двух независимых сигналов | есть |
| Горизонтальная система | |
| Время развертки | 0,2 мкс – 0,5 с/дел (20 ступеней с шагом 1-2-5) |
| Точность | ± 3 % |
| Плавная регулировка | ≤ 1 / 2,5 от указанного значения |
| Расширение развертки (х 10) |
точность: ± 5 % (20 – 50 нс без коррекции) линейность: ± 5 % (х 10: ± 10 % для 0,2 с – 1 мкс) смещение на ЭЛТ: ≤ 2 дел. |
| X-Y режим |
чувствительность: как у вертикального канала полоса пропускания: DC – 500 кГц фазовый сдвиг: ≤ 3° (DC – 50 кГц) |
| Вертикальная система | |
| Чувствительность | 5 мВ – 5 В/дел (10 ступеней с шагом 1-2-5) |
| Точность | ± 3 % (плавная регулировка ≤1/2,5) |
| Входное сопротивление | 1 МОм / 25 пФ |
| Время нарастания | ~ 8,75 нс |
| Режимы отображения |
CH1, CH2, DUAL (оба канала), ADD (сумма сигналов) чересстрочная частота: ~ 250 кГц |
| Входные характеристики |
режимы связи (Input Coupling): AC / GND / DC макс. входное напряжение: 300 В (пиковое, AC при частоте ≤ 1 кГц) коэффициент подавления синфазного сигнала (CMRR): 50:1 (на 50 кГц, при одинаковой чувствительности CH1 и CH2) изоляция между каналами: 5 мВ/дел – 1 В/дел: 1000:1 (50 кГц) 30:1 (15 МГц / 35 МГц / 45 МГц) |
| Балансировка CH2 (INV BAL) | смещение ≤ 1 дел. (относительно центра шкалы) |
| Триггерная система | |
| Источники триггера | CH1, CH2, LINE (сеть), EXT (внешний) |
| Режимы связи триггера |
AC (20 Гц – полная полоса) полярность: +/- |
| Чувствительность триггера |
диапазон: 20 Гц – 2 МГц, внутренний сигнал: 1 дел., ALT режим: 2 дел., EXT (внешний): 200 мВ диапазон: 2 – 20 МГц, внутренний сигнал: 1,5 дел., ALT режим: 3 дел., EXT (внешний): 800 мВ диапазон: 20 – 40 МГц, внутренний сигнал: 2,5 дел. диапазон: TV-синхронизация, внутренний сигнал: > 1 дел. (импульсы), EXT (внешний): 1 В |
| Режимы триггера |
AUTO (авто) NORM (нормальный) TV-FIELD (телевизионное поле) TV-LINE (телевизионная строка, только для отрицательных синхроимпульсов) |
| Внешний триггер (EXT) |
входное сопротивление: 1 МОм / 25 пФ макс. напряжение: 300 В (DC + AC пик, частота ≤ 1 кГц) |
| Калибровочный сигнал | |
| Форма сигнала | прямоугольный |
| Частота | ~ 1 кГц |
| Скважность | < 48:52 |
| Амплитуда | 2 В (пик-пик) ± 2 % |
| Выходное сопротивление | ~ 1 кОм |
| Параметры ЭЛТ-трубки | |
| Тип | 6-дюймовая, прямоугольная, с внутренней градуировкой |
| Люминофор | P31 |
| Ускоряющее напряжение |
~ 2 кВ (для 20 МГц) ~ 12 кВ (для 40 МГц) |
| Рабочая область экрана | 8 х 10 дел. (1 дел. = 10 мм = 0,39 дюйма) |
| Регулировка | поворот трассы (настройка на панели) |
| Общие характеристики | |
| Питание |
AC 220 В ± 10 % (стандарт) частота: 50 / 60 Гц потребляемая мощность: ≤ 35 ВА |
| Габариты | 455 х 310 х 150 мм |
| Вес | ~ 8 кг |
| Комплектация | осциллограф Maiwei MOS-640CH - 1 шт |
