Осциллограф лабораторный цифровой OWON SDS220

Код товара: 38908

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор OWON в России

OWON

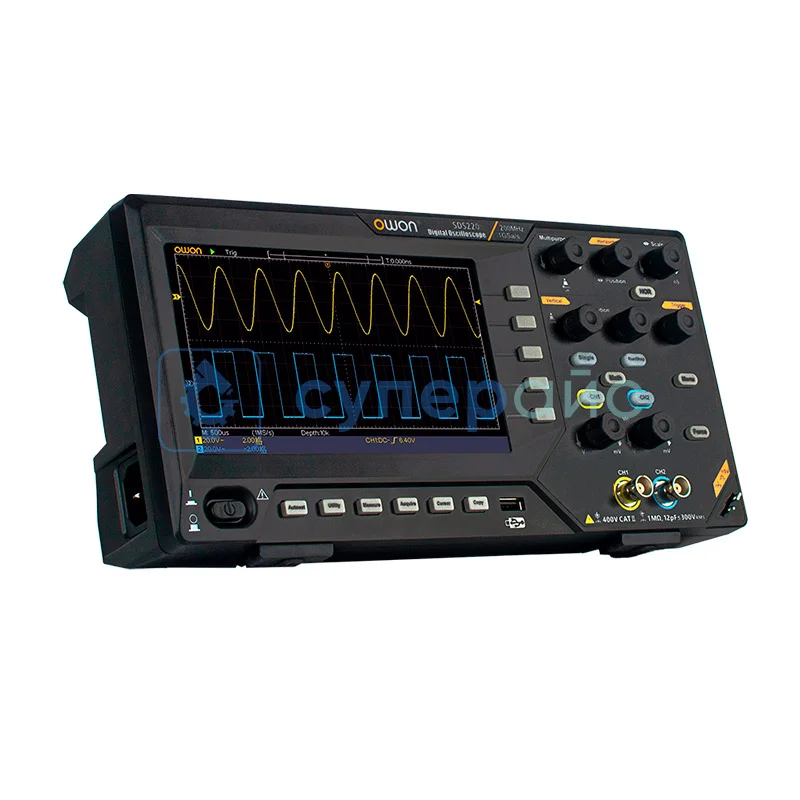

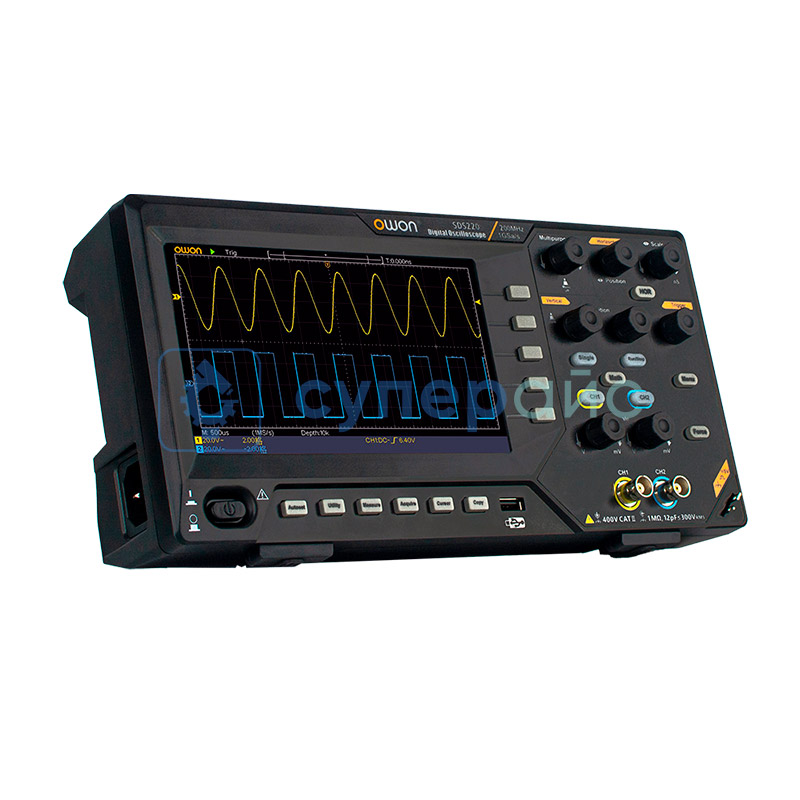

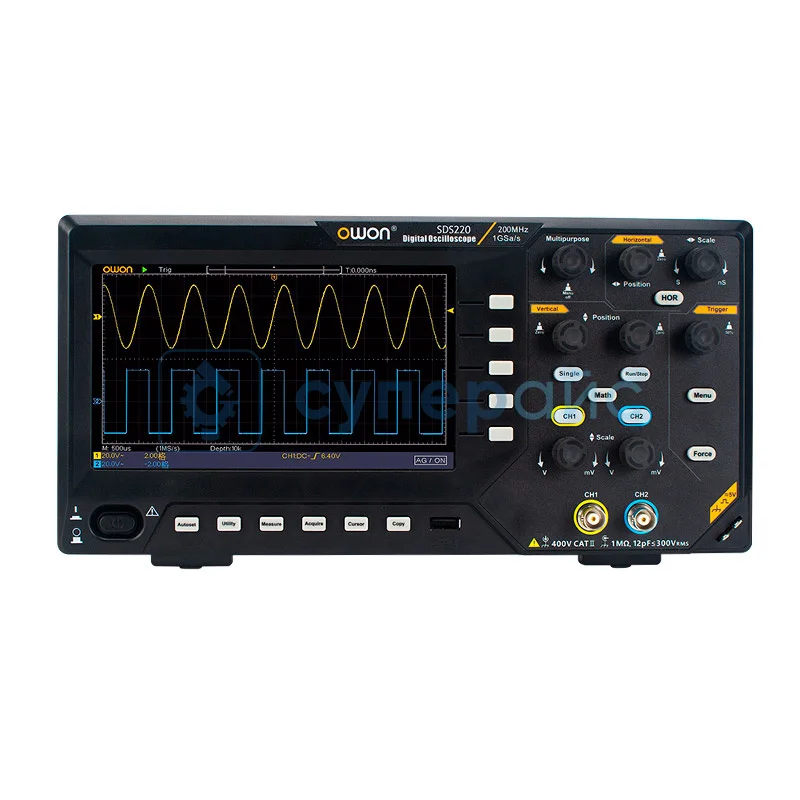

Осциллограф лабораторный цифровой OWON SDS220 фото 1
Осциллограф лабораторный цифровой OWON SDS220 фото 1

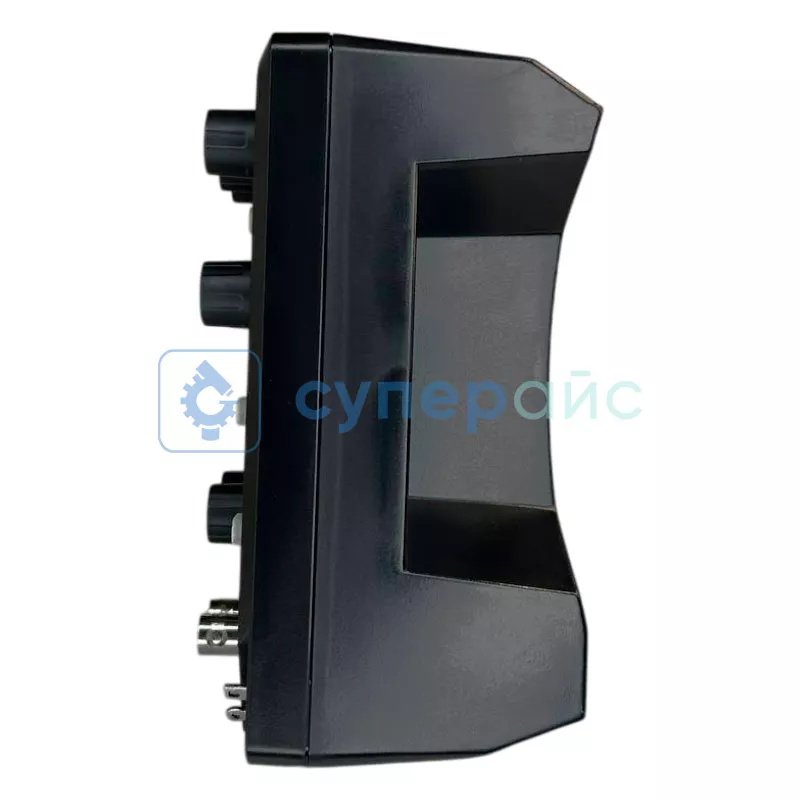

Осциллограф лабораторный цифровой OWON SDS220 фото 2
Осциллограф лабораторный цифровой OWON SDS220 фото 3
Осциллограф лабораторный цифровой OWON SDS220 фото 4
Осциллограф лабораторный цифровой OWON SDS220 фото 5
О товаре
Настольный осциллограф OWON SDS220
Интерфейс USB, USB Type-B
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
25 599 руб.
25 599 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
О товаре
Настольный осциллограф OWON SDS220
Интерфейс USB, USB Type-B
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с

Технические характеристики OWON SDS220

Полоса пропускания 200 МГц
Количество каналов 2
Частота дискретизации 1 ГВыб/с
Время нарастания ≤ 1,75 нс
Режим сбора данных обычный режим, определение пика, усреднение
Вход DC, AC, заземление
Входное сопротивление 1 МОм ± 2 %, параллельно 20 пФ ± 5 пФ
Коэффициент затухания зонда 1X, 10X, 100X, 1000X
Глубина памяти 20 Мб
Горизонтальный масштаб 2 нс/дел – 1000 с/дел, шаг 1-2-5
Вертикальная чувствительность 2 мВ/дел - 10 В/дел
Автоматическое измерение Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, Cycle Area
Математические функции +, -, ×, ÷, БПФ
Память до 16 осциллограмм
Тип триггера Edge, Video
Частотомер есть
Общие характеристики
Дисплей 7-дюймовый ЖК дисплей, 800 x 480 пикселей
Интерфейс USB Device, USB Host, USB Type-B
Питание 100 - 240 В, 50 / 60 Гц, CAT Ⅱ
Потребляемая мощность < 16 Вт
Предохранитель 2 А, 250 В, T класс
Рабочая температура 0 - 40 ℃
Температура хранения -20 - 60 ℃
Относительная влажность ≤ 90 %
Габариты изделия 301 x 152 x 70 мм
Габариты упаковки 370 х 115 х 183 мм
Вес нетто 1,1 кг
Вес брутто 1,7 кг

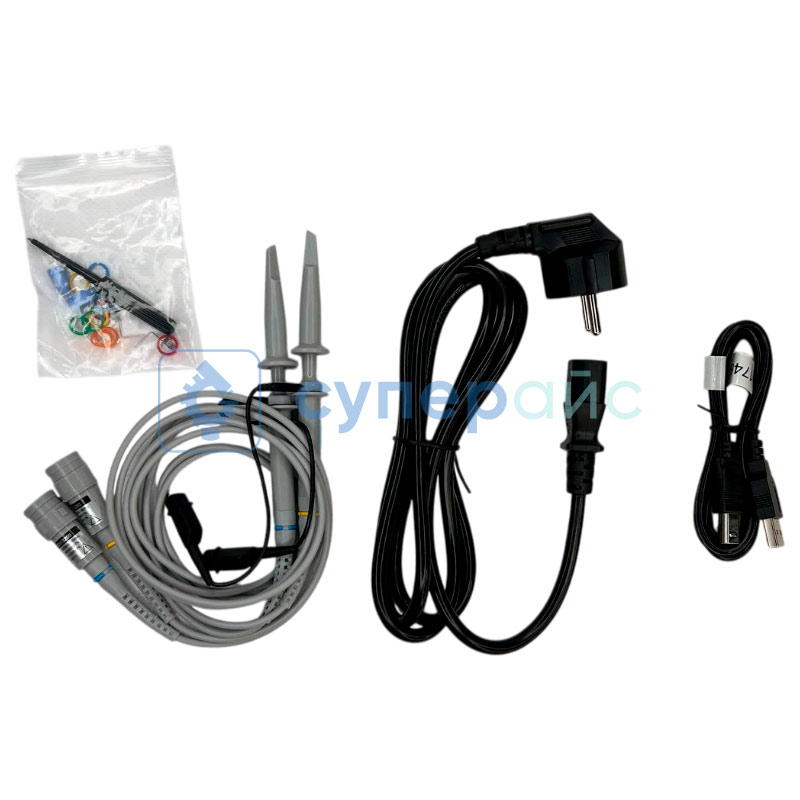

Комплектация осциллограф OWON SDS220 - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт

Сравнительная таблица осциллографов OWON SDS серии

Характеристики SDS210 SDS215 SDS220
Полоса пропускания 100 МГц 150 МГц 200 МГц
Количество каналов 2
Частота дискретизации 1 ГВыб/с
Время нарастания ≤ 3,5 нс ≤ 2,4 нс ≤ 1,75 нс
Глубина памяти 20 Мб
Дисплей 7" ЖК, 800 x 480
Интерфейс USB Device, USB Host, USB Type-B

Осциллограф OWON SDS220

Настольный осциллограф OWON SDS220 с двумя каналами может выполнять захват и детальный анализ электрических сигналов в лабораторных условиях. Прибор помогает сформировать точную картину исследуемых параметров с высокой детализацией.

Количество каналов подходит для параллельного подключения источников сигналов. Одновременная обработка двух независимых входов даёт проводить измерения параметров сразу двух образцов. Полоса пропускания достигает 200 МГц — оптимально для регистрации быстропротекающих процессов.

Частота дискретизации в 1 ГВыб/с обуславливает прецизионное преобразование аналогового сигнала в цифровой вид. Встроенный частотомер определяет частоту входных импульсов с высокой точностью. Интерфейс USB Device, USB Host, USB Type-B для передачи сведений на компьютер.

Память до 16 осциллограмм добавляет возможности для диагностики сложных электронных схем. Сохранение графиков в памяти прибора дает возможность проводить сравнительный анализ характеристик сигналов, полученных в разное время или при разных условиях измерений. Эта функция также полезна при изучении переходных процессов в электрических цепях.

Области, в которых пригодится аппарат:
  • тестирование микропроцессорных устройств;
  • диагностика силовой электроники;
  • контроль параметров импульсных блоков питания;
  • анализ сигналов в радиоэлектронике;
  • проверка работы генераторов сигналов.
Достоинства цифровых приборов такого типа:
  • автоматическое измерение параметров сигнала;
  • математическая обработка результатов;
  • сохранение осциллограмм в цифровом формате;
  • подключение к персональному компьютеру;
  • многовариативность курсорных измерений;
  • удобное управление через меню на экране.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
