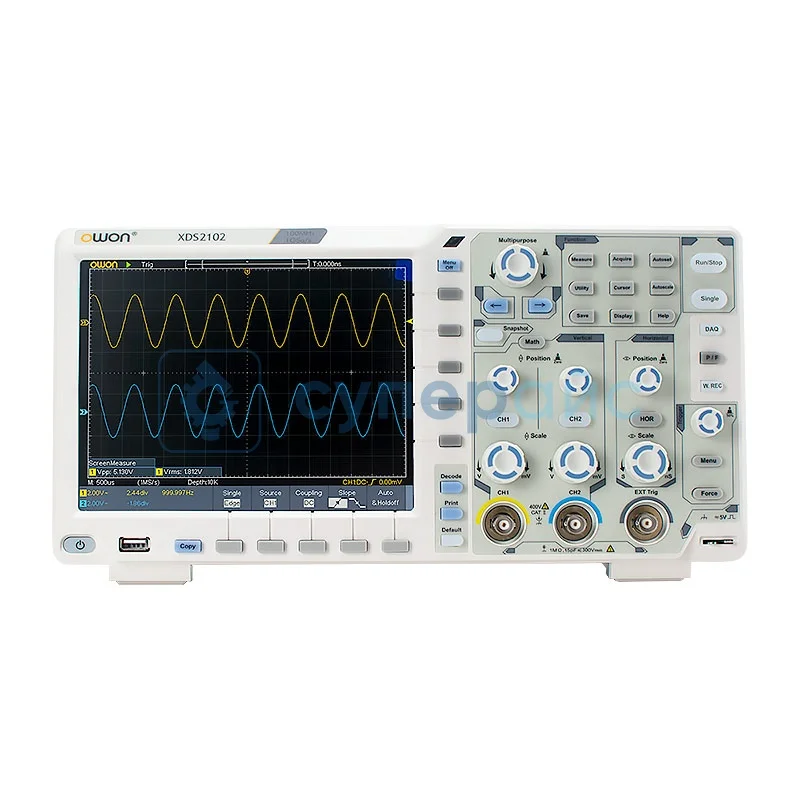

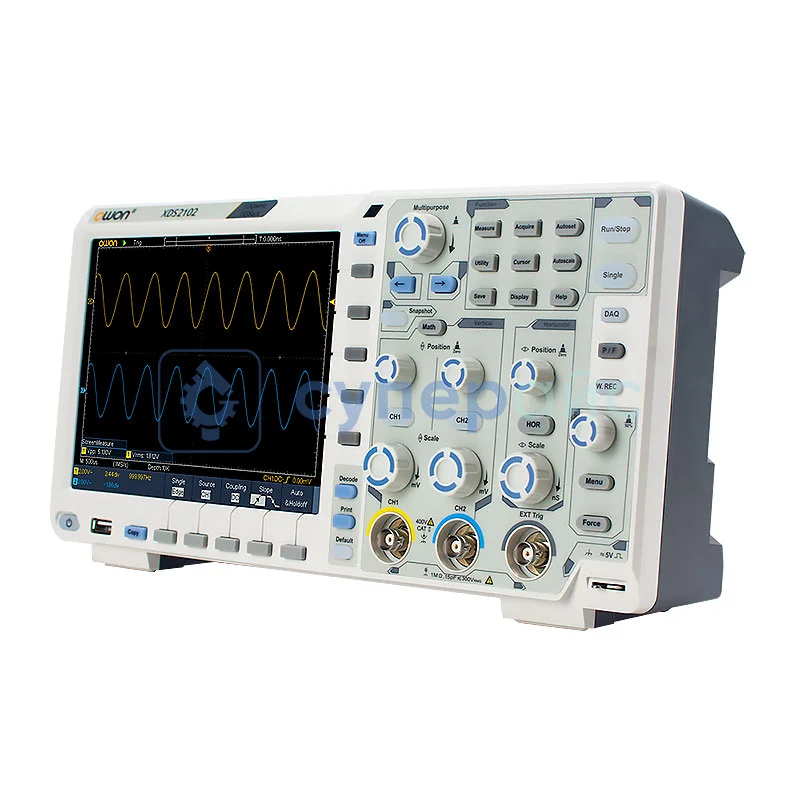

Цифровой осциллограф OWON XDS2102
35 319 ₽
35 319 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21700
Модель (серия)
XDS2102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS2102
Артикул (код товара)
21700
Модель (серия)
XDS2102
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
UART
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
2,8
Показать больше
Показать меньше
Описание OWON XDS2102
Технические характеристики OWON XDS2102
| Количество каналов | 2 + 1 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации | 0,05 Выб / с - 1 ГВыб / с |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 40 М |
| Частота дискретизации / точность времени реле | ±25 ppm |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Перемещение |
±2 В (1 мВ / дел - 100 мВ / дел) ±200 В (200 мВ / дел - 10 В / дел) |
| Полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока |
1 мВ - 4% ≥ 2 мВ - 3% |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Декодирование сигналов шин | RS232 / UART, I2C, SPI, CAN |
| Вместимость осциллограмм | 50 |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

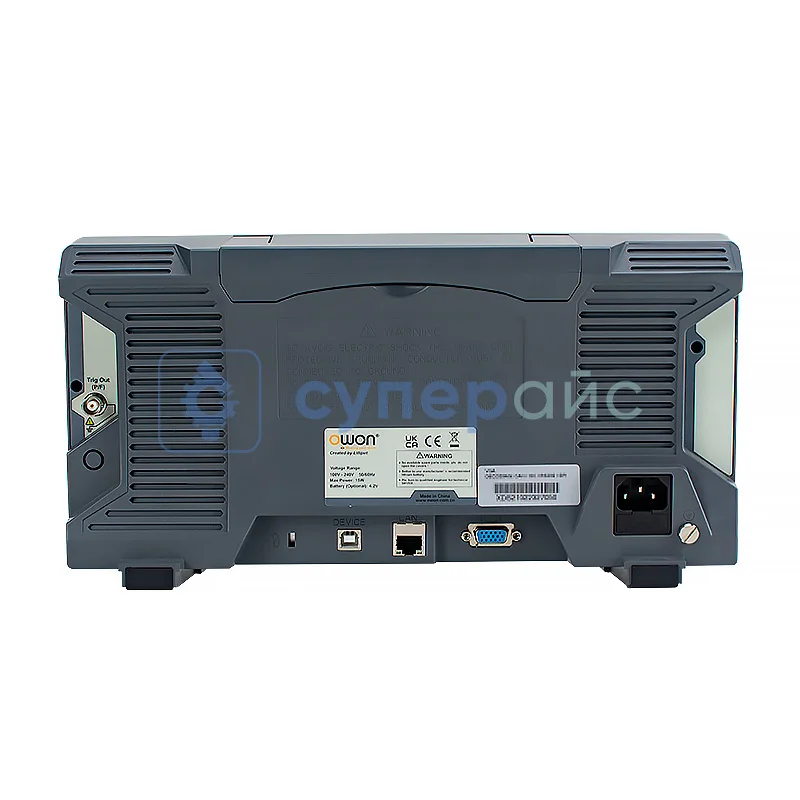

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | -20°С - 60°С |
| Влажность | ≤ 90% |
| Габариты | 405 x 180 x 285 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,35 кг |

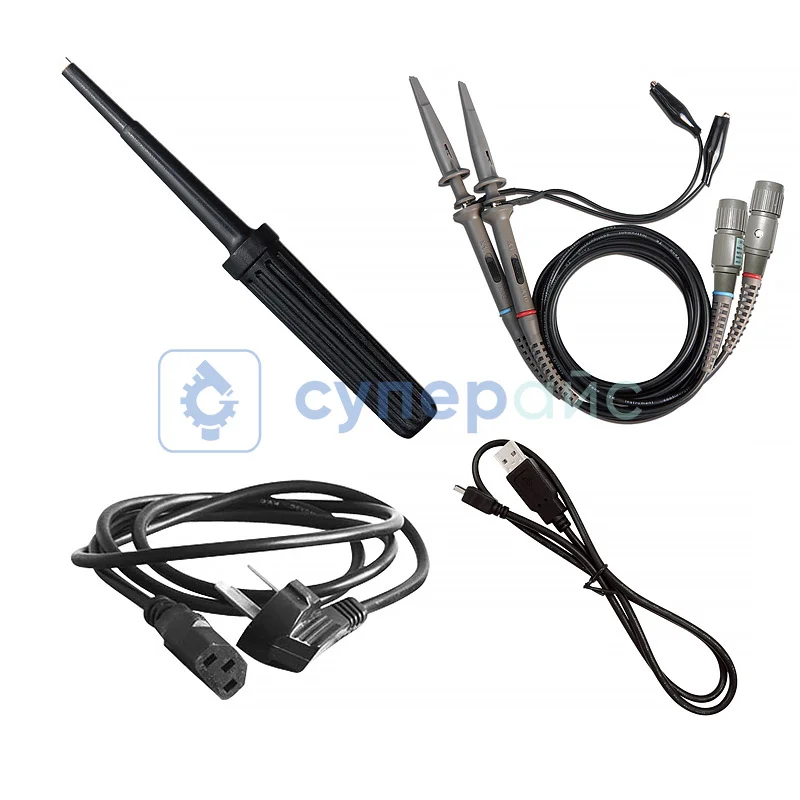

| Комплектация |
цифровой осциллограф OWON XDS2102 - 1 шт
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов OWON серии XDS2000
| Характеристики | XDS2102 | XDS2202 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество каналов | 2 + 1 | |
| Частота дискретизации на канал, Гвыб/сек | 1 | |
| Время нарастания, нс | ≤ 3,5 нс | ≤ 1,75 нс |
| Глубина памяти | 40 М | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Вместимость осциллограмм | 50 | |
| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), VGA, LAN | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |
Документация и ПО OWON XDS2102
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов OWON серии XDS2000
Язык:
Русский
Размер и тип:
1,39 МБ,
pdf
