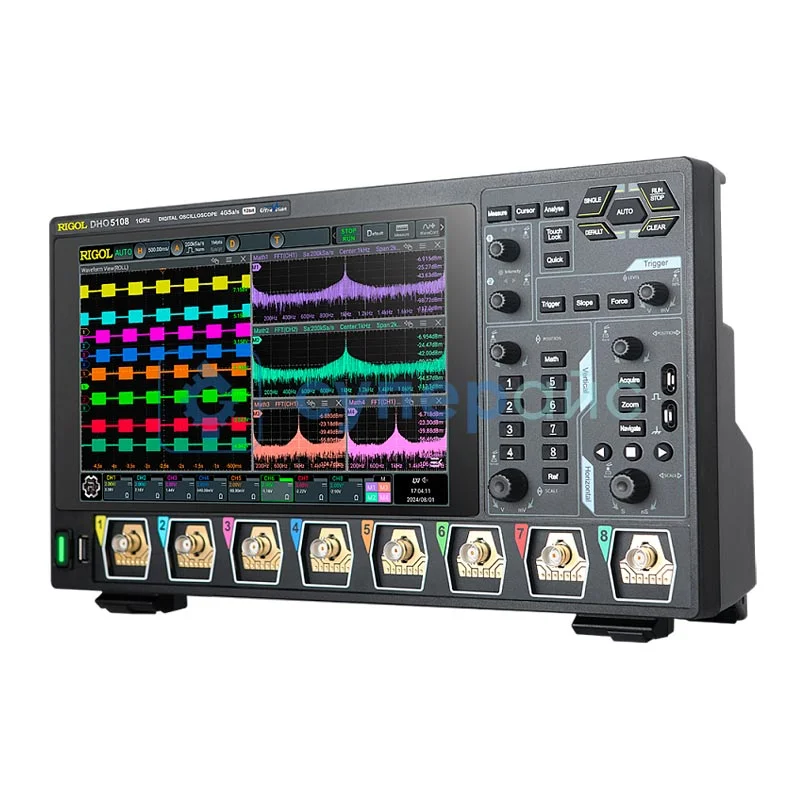

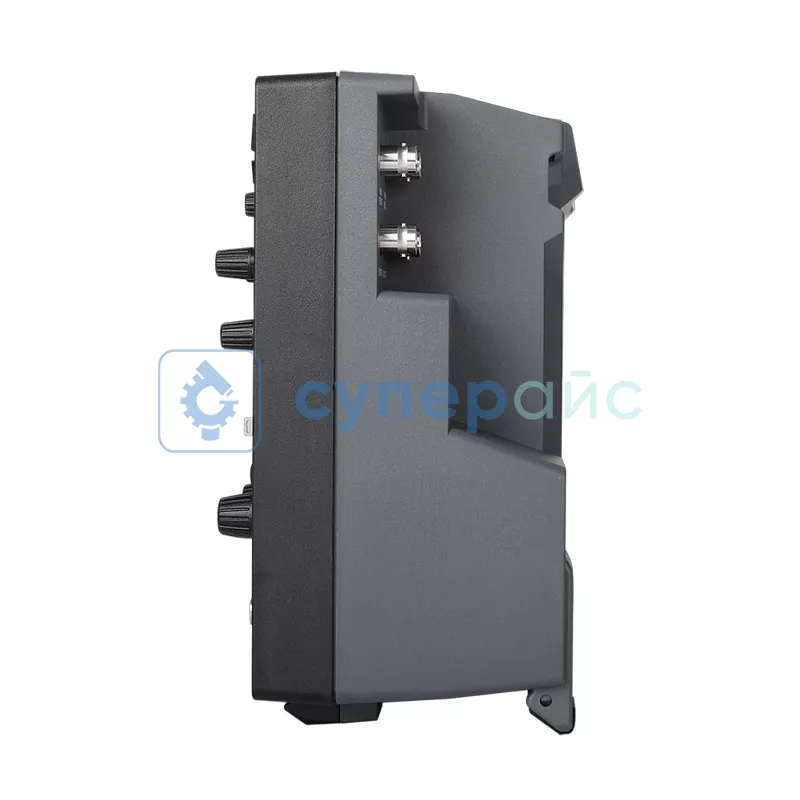

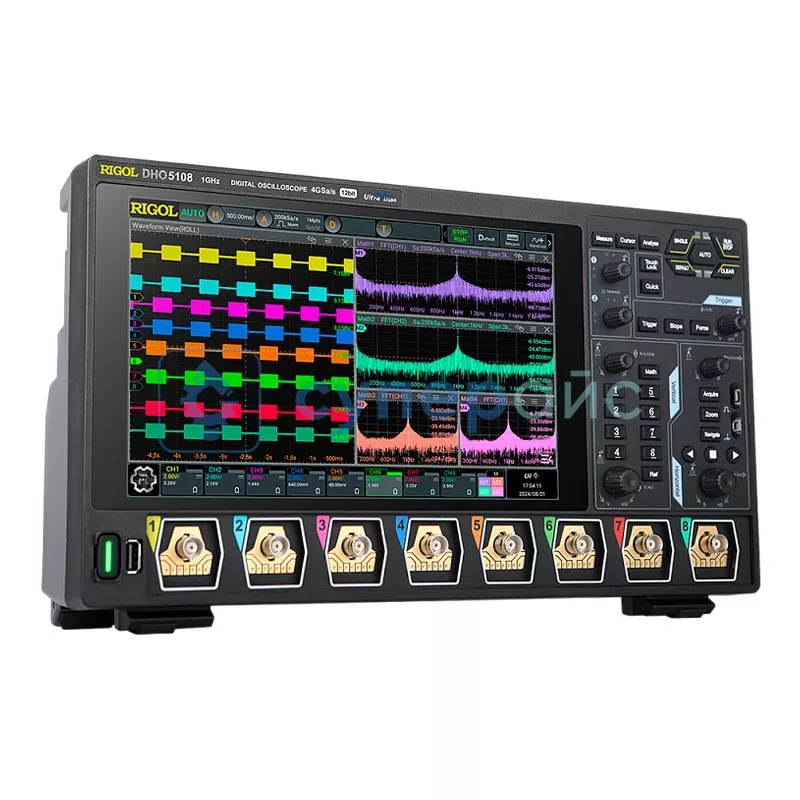

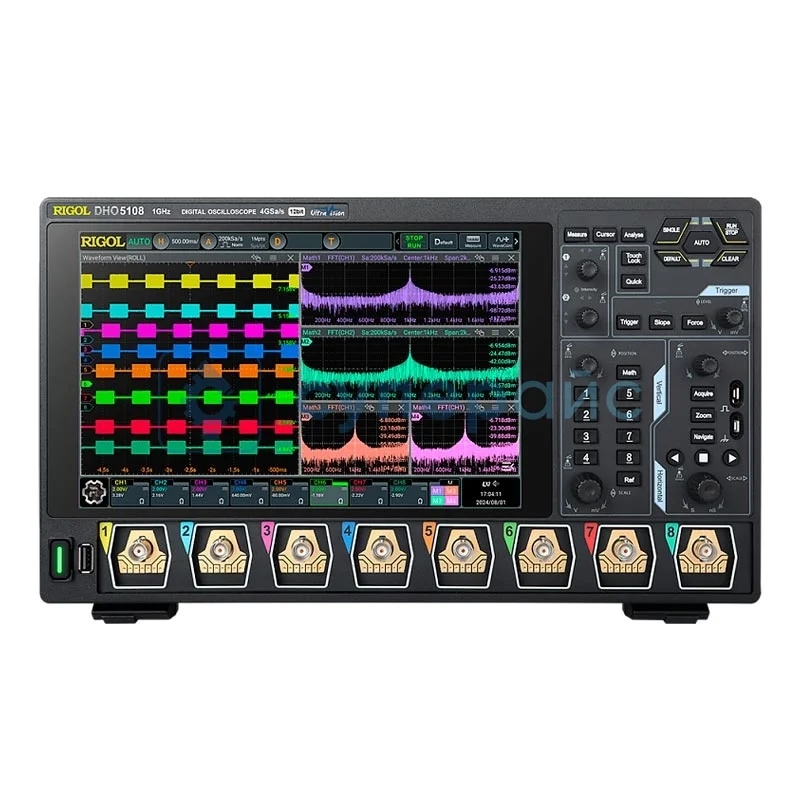

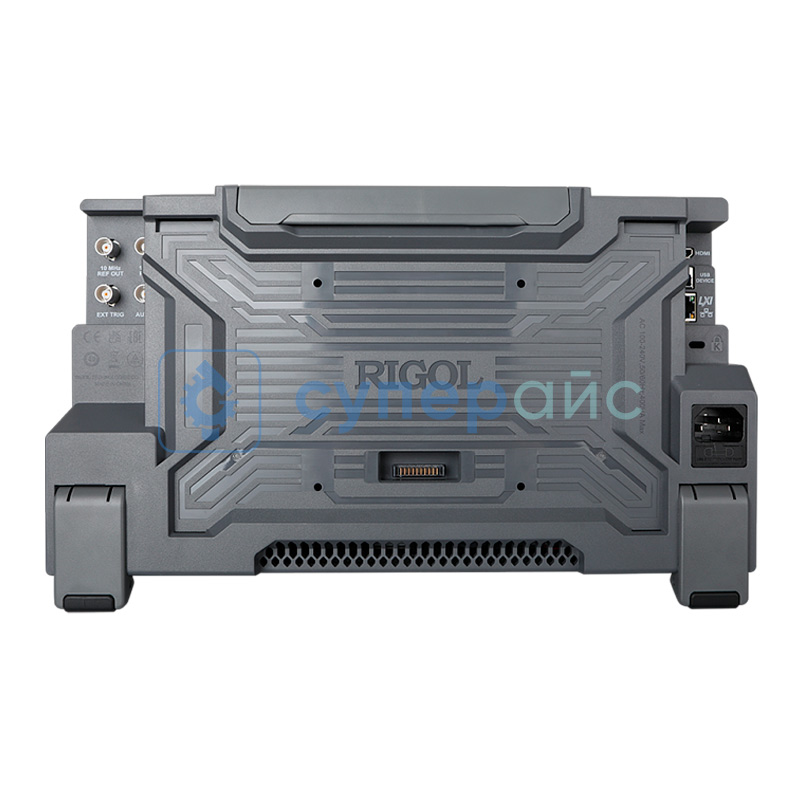

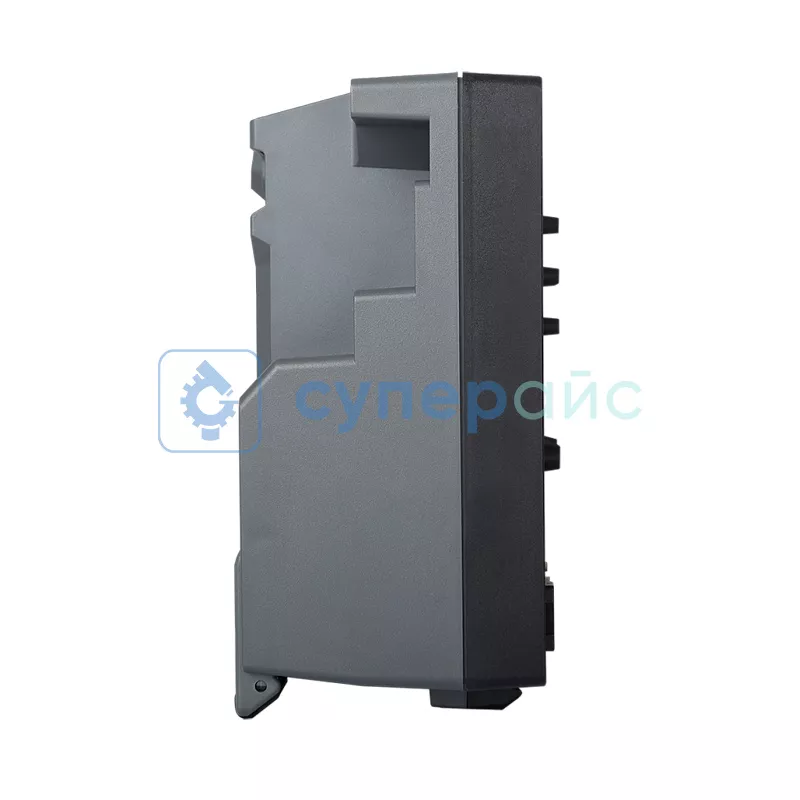

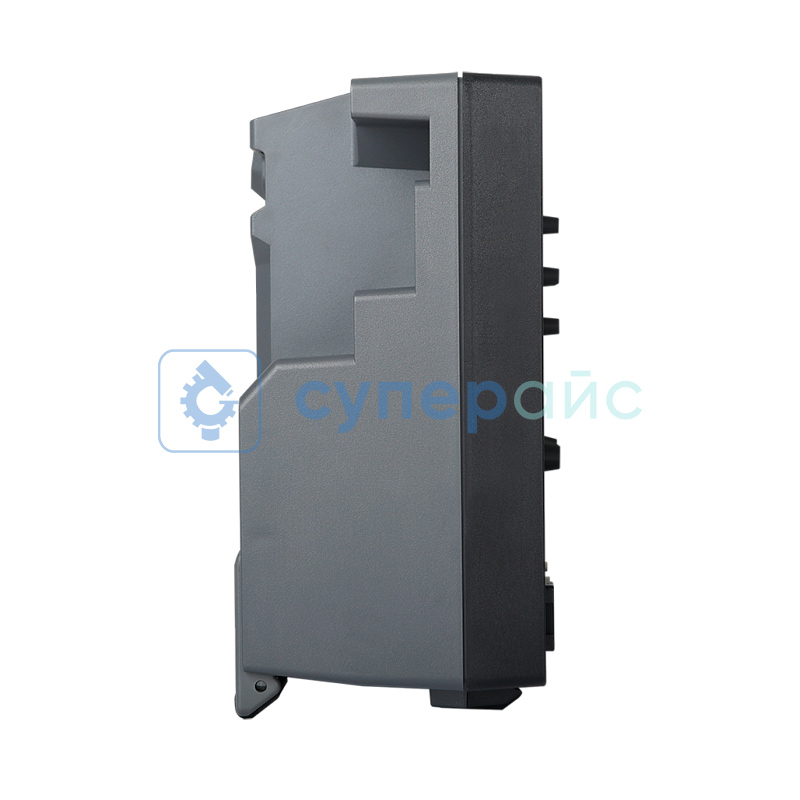

Восьмиканальный осциллограф RIGOL DHO5108
1 686 500 ₽
1 686 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
44926
Модель (серия)
DHO5108
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO5108
Артикул (код товара)
44926
Модель (серия)
DHO5108
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
UART
I²C
SPI
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
5,3
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DHO5108
Технические характеристики RIGOL DHO5108
| Полоса пропускания аналогового канала |
-50 Ом,-3 дБ: 1000 МГц -1 МОм,-3 дБ: 500 МГц |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом |
≤350 пс (при одноканальном и 4-х канальном использовании) ≤440 пс (при 8-ми канальном использовании) |
| Количество входных каналов | 8 аналоговых входа + 1 внешний вход запуска |
| Максимальная глубина памяти |
500 млн точек (1 канал, 4 канала) 250 млн точек (8 каналов) |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 4 канала) 2 Гвыб/с (при всех включенных каналах) |
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
| Вертикальное разрешение (АЦП) | 12 бит |
| Режим высокого разрешения | 16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 500 000 кадров |
| Процессор | шесть ядер (Cortex-A72 1,8 ГГц, Cortex-A53 1,4 ГГц) |
| Оперативная память | 4 ГБ RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 ГБ |
| Система вертикального отклонения | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% |
| Входная емкость | 19 пФ ± 3 пФ |
| Настройка затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X,100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X, определяемая пользователем |
| Максимальное входное напряжение, с пробником |
1 МОм: CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) 50 Ом: 5 В СКЗ |
| Стандартное разрешение | 12 бит |
| Режим высокого разрешения | 16 бит |
| Эффективное разрешение (ENOB) | > 8 бит |
| Чувствительность по вертикали | 1 МОм: от 100 мкВ/дел до 10 В/дел 50 Ом: от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току |
1 МОм: ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) 50 Ом: ±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ±4 делений (12 бит) |
| Ограничение полосы пропускания, тип | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤ 200 мВ/дел (±0,1 дел. ± 2 мВ ± 1,5% смещение) > 200 мВ/дел (±0,1 дел. ± 2 мВ ± 1,0% смещение) |
| Изоляция между каналами |
≥ 100:1 (от постоянного тока до 500 МГц) ≥ 30:1 (> 500 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Горизонтальная развертка | |
| Диапазон временной развертки | от 500 пс/дел до 500 с/дел, точная настройка |
| Разрешение по времени | 100 пс |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год |
| Диапазон задержки временной развертки |
перед запуском: -5 дел после запуска: макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс |
| Задержка между каналами | ≤ 500 пс |
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ |
| Система сбора данных | |
| Обнаружение гличтей, пиковых выбросов | до 500 пс |
| Режим высокого разрешения | 14 бит, 16 бит |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с |
| Скорость захвата сигналов в векторном режиме | до 200 000 осц/с |
| Система запуска | |
| Источник сигнала запуска | аналоговые каналы (1 – 8), внешний вход, питающая сеть переменного тока |
| Режим запуска | автоматический, нормальный, одиночный |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумоподавление | добавляет гистерезис в цепь триггера (только внутренний триггер) |
| Диапазон удержания | от 8 нс до 10 с |
| Полоса пропускания системы запуска |
внутренний источник запуска: полоса пропускания аналоговых входов внешний вход запуска: 200 МГц |
| Чувствительность системы запуска |
внутренний источник запуска: 0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении внешний вход запуска: 200 мВ (пик-пик) (DC – 100 МГц) 500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем |
| Джиттер триггера | ≤ 1 нс СКЗ |
| Диапазон установки порога срабатывания запуска |
внутренний источник запуска: ± 5 делений от центра экрана внешний вход запуска: ± 5 В питающая сеть переменного тока: фиксированное значение 40% - 60 % |
| Типы запуска | запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по таймауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN |
| Поиск и навигация | |
| Тип | фронт, ширина импульса |
| Источник | аналоговый канал |
| Отображение результатов | событие просматриваются или экспортируется во внешнюю/внутреннюю память |
| Навигация |
по времени: просмотр полученных сигналов в хронологическом порядке по событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска по сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки |
| Измерение формы сигнала | |
| Курсор |
количество курсоров: 2 пары курсоров по осям X и Y ручной режим: -отклонение напряжения между курсорами (ΔY) -отклонение по времени между курсорами (ΔX) -обратная величина ΔX (Гц) (1/ΔX) режим отслеживания: -фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X -фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y автоматизированное измерение: -позволяет отображать курсор во время автоматического измерения режим XY: -измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY X = Канал 1, Y = Канал 2 |
| Автоматическое измерение |
количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране) -источник измерения: CH1 - CH8, Math1 - Math 4 -диапазон измерений основной вид, увеличением измерения: -отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и - Скорость нарастания другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑- B↓), фаза (A↓-B↑), и фаза(A↓-B↓) статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт -устанавливаемое статистическое время |
| Математическая обработка сигналов | |
| Количество математических функций | отображает 4 математические функции одновременно |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Цветовая гамма | поддержка БПФ (FFT) |
| БПФ |
-размер записи: до 1 Mточек -тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник -поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ осциллограмм | |
| Запись сигналов |
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник сигнала: Все аналоговые каналы анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы |
| Тест Годен / Не годен |
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник сигнала: Все аналоговые каналы |
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Последовательное декодирование | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов | Parallel, RS232/UART, I²C, SPI, CAN |
| Автоматическое масштабирование | |
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц |
| Цифровой вольтметр | |
| Источник сигнала | любой аналоговый канал |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока |
| Функции вольтметра |
измерение напряжения постоянного тока измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер | |
| Источник сигнала | любой аналоговый канал, EXT |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) |
| Функции частотомера | измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | 0 - 500 МГц |
| Сумматор | до 48 разрядов |
| Набор команд | |
| Поддержка формата команд | SCPI |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея | 1280 x 800 пикселей, формат 16:9 |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T, LXI-C, Web Control |
| Видеовыход | HDMI 1.4 |
| Питание | 100 В - 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность | < 250 ВА |
| Диапазон рабочих температур | от 0°C до +55°C |
| Относительная влажность | не более 90 % |
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм |
| Высота для монтажа в измерительную стойку | 5U |
| Вес нетто | 5,3 кг |
| Комплектация |
осциллограф RIGOL DHO5108 – 1 шт шнур питания – 1 шт пассивный пробник RP3500A (500 МГц, 10X) – 8 шт USB-кабель – 1 шт |
