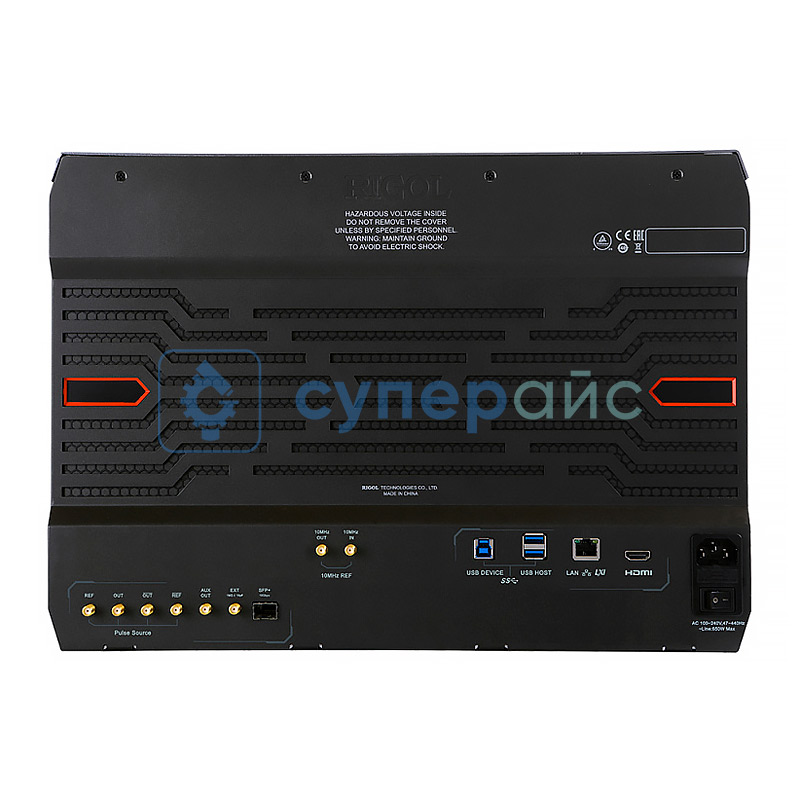

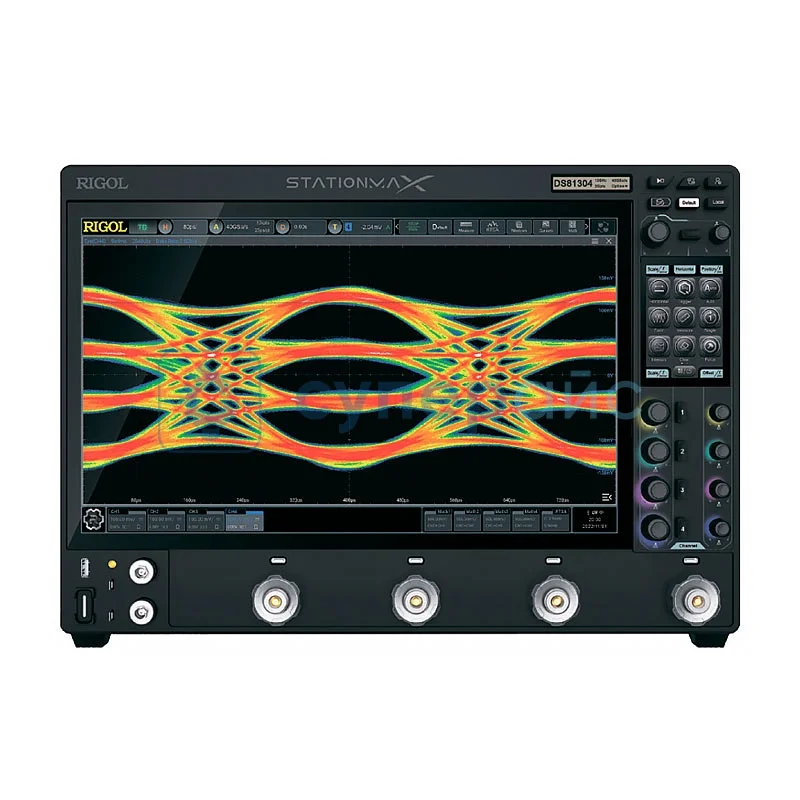

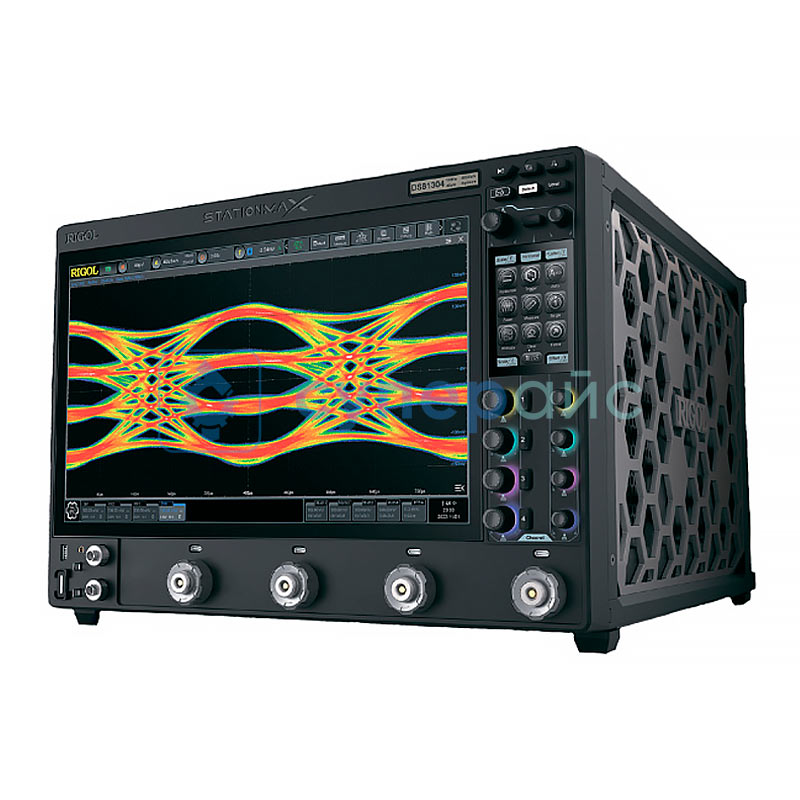

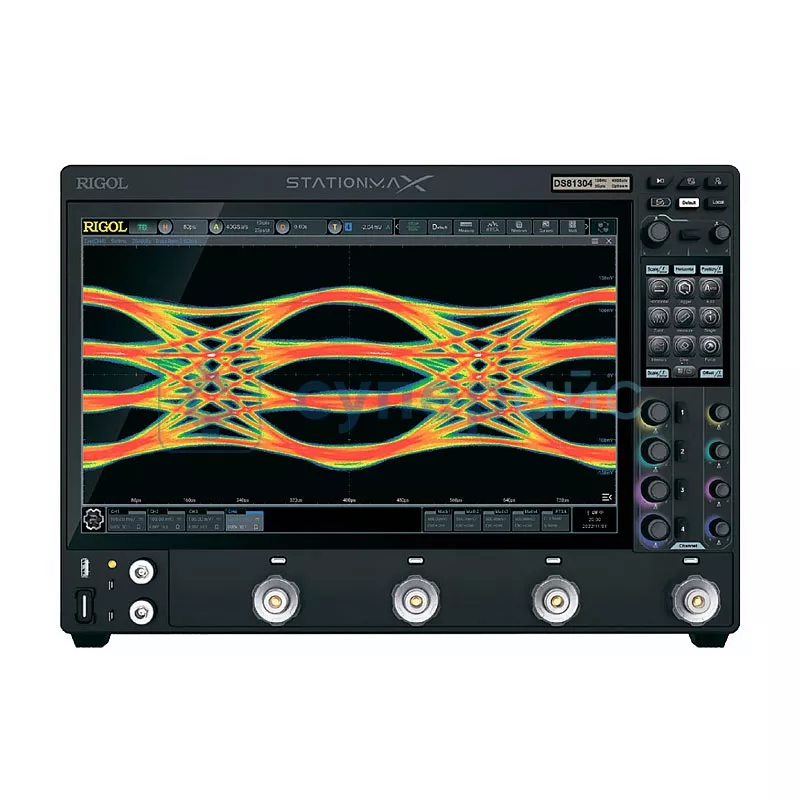

Цифровой осциллограф RIGOL DS81304
19 602 419 ₽
19 602 419 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
44925
Модель (серия)
DS81304
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS81304
Общие данные
Артикул (код товара)
44925
Производитель (бренд)
Модель (серия)
DS81304
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Описание RIGOL DS81304
Технические характеристики RIGOL DS81304
| Полоса пропускания | 13 ГГц |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска |
| Вертикальное разрешение | 8 бит (настраиваемое от 9 до 16 бит) |
| Диапазон чувствительности | 1 мВ/дел - 1 В/дел |
| Диапазон смещения |
±0,4 В (при ≤ 50 мВ/дел) ±4 В (при > 50 мВ/дел) |
| Погрешность усиления по постоянному току | ± 2 % от полной шкалы |
| Время нарастания | < 100 нс |
| Система горизонтальной развертки | |
| Диапазон временной развертки | от 20 пс/дел до 1000 с/дел |
| Разрешение по времени | 0,2 пс |
| Погрешность частоты опорного генератора | ± 0,1 ppm (точность начальной калибровки) + 0,1 ppm/год (скорость старения) |
| Система захвата и сбора данных | |
| Максимальная частота дискретизации | 40 Гвыб/с на канал |
| Максимальная глубина памяти | 500 млн. точек |
| Максимальная скорость захвата сигнала | > 500 000 осц/с |
| Пиковый детектор | захват глитчей от 100 пс |
| Система запуска | |
| Источники сигнала запуска | аналоговые каналы (1 – 4), внешний вход EXT |
| Типы запуска | по фронту, импульсу, видео, по шаблону, по длительности, по рант-сигналу, по времени ожидания, по окну, по задержке, по настройке/удержанию, по N-му фронту и др. |
| Измерения и анализ | |
| Автоматические измерения | 41 параметр (до 14 одновременно на экране) |
| Математические функции | 4, сложение, вычитание, умножение, деление, БПФ, дифференцирование, интегрирование и др. |
| Тест «Годен/Не годен» | сравнение с маской, макс. количество событий: до 2 миллионов |
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока |
| Частотомер | до 8 разрядов |
| Общие характеристики | |
| Тип и размер встроенного дисплея |
основной: 15,6-дюймовый сенсорный с управлением «Multi-Touch» дополнительный: 3,5-дюймовый сенсорный с виброоткликом |
| Разрешение встроенных дисплеев |
основной: 1920 x 1080 пикселей дополнительный: 480 x 320 пикселей |
| Вычислительный процессор | двухъядерный, Cortex-A72, 1,8 ГГц |
| Оперативная память | 4 ГБ |
| Операционная система | Android |
| Внутренняя память | 128 ГБ (энергонезависимая), 125 ГБ (доступно пользователю) |
| Интерфейсы связи |
USB 3.0 host (2 на задней панели, 1 на передней) LAN (1000 Base-T, поддержка LXI-C) Web Control (веб-интерфейс) |
| Видеовыход | HDMI 1.4 |
| Вход/выход опорного генератора | 10 МГц (SMA) |
| Питание | 100 В - 240 В, 45 – 440 Гц |
| Максимальная потребляемая мощность | 1600 Вт |
| Диапазон рабочих температур | от 0°C до +50°C |
| Относительная влажность | не более 90 % (при температуре окр. возд. ≤ 30 °C) |
| Габаритные размеры | 448 х 310 х 522,6 мм |
| Высота для монтажа в измерительную стойку | 7U |
| Вес | 28 кг |
| Комплектация |
осциллограф RIGOL DS81304 – 1 шт шнур питания – 1 шт BNC адаптер – 1 шт USB-кабель – 1 шт |
Отзывы RIGOL DS81304
Guest
28.11.2025 17:44:36
Хороший осциллограф, вчера измерил им напряжение в розетке.
SUPEREYES.RU
01.12.2025 07:20:55
Guest
Хороший осциллограф, вчера измерил им напряжение в розетке.
Хороший осциллограф, вчера измерил им напряжение в розетке.
Здравствуйте!
Благодарим за отзыв о RIGOL DS81304. Позвольте воспользоваться случаем и напомнить всем покупателям: прямое подключение осциллографа к сети 220 В без соответствующего высоковольтного пробника недопустимо и приведёт к немедленному выходу прибора из строя. Если у вас есть вопросы по данной модели или по другим осциллографам RIGOL — с радостью проконсультируем.
С уважением, Администрация магазина Суперайс
