Цифровой осциллограф Siglent SDS1072X-E

Код товара: 27800

guarantee Гарантия 12 месяцев

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России

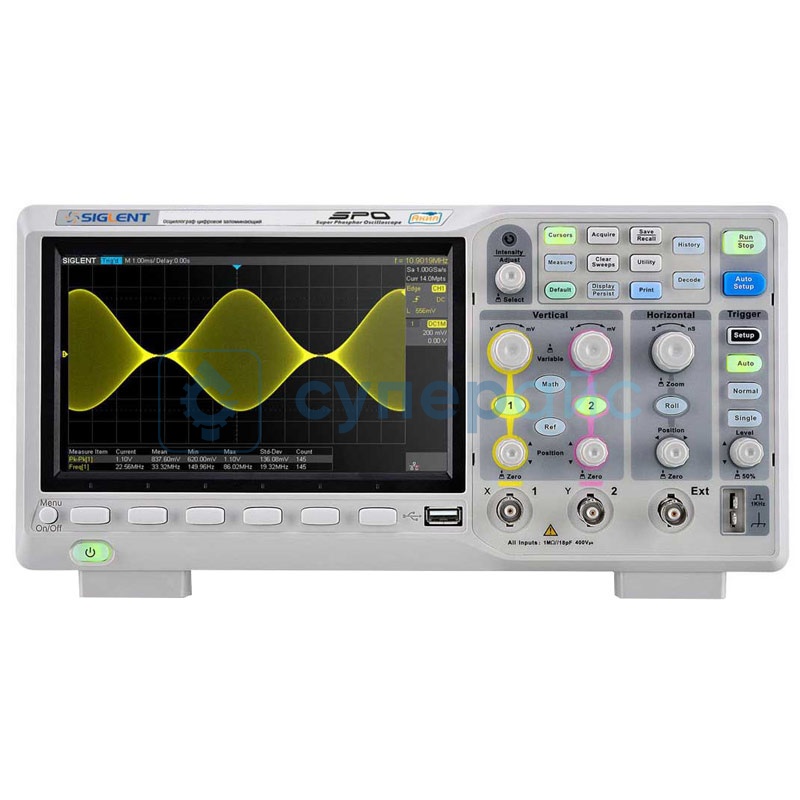

Цифровой осциллограф Siglent SDS1072X-E фото 1

Двухканальный осциллограф Siglent SDS1072X-E
Функция построения графика Боде
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 1000 Мвыб / с

94 309 руб.

включая НДС

НДС 5%:

НДС 20%:

включено в стоимость

по запросу

Добавить в корзину

Добавить в избранное

Добавить в сравнение

Получить КП

Купить в 1 клик

В наличии:

Склад в Москве: 0 шт.(под заказ 10-19 дней)

Склад в Гуанчжоу: 2 шт.

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Технические характеристики Siglent SDS1072X-E

Количество каналов	2
Количество цифровых каналов	16
Полоса пропускания	70 МГц
Частота дискретизации	1000 Мвыб / с
Глубина памяти	14 Мбит / c
Типы триггеров	фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут (выпадение), шаблон
Режим получения	нормальный, пиковый, средний
Скорость захвата волны	100 000 wfm / s (нормальный режим), 400 000 wfm / s (последовательный режим)
Декодирование сигналов шин	I2C, SPI, UART, CAN, LIN
Средние значения	4, 16, 32, 64, 128, 256, 512, 1024
Интерполяция формы волны	Sin (x) / x, линейный
Интеллектуальный триггер	есть
Видеотриггеры и поддержка HDTV	есть
Поддержка автоматической настройки	есть
10 типов сочетаний клавиш с одной кнопкой	есть
Режим сегментированного сбора данных	есть
Функция записи истории формы сигнала	есть
Функция автоматического измерения по 38 параметрам	есть
Режим стирания безопасности	есть
Высокоскоростная аппаратная функция Pass/Fail	есть
Поддерживает команды удаленного управления SCPI	есть
Функция построения графика Боде	есть
Поиск и навигация	есть
Поддержка Label	есть
Поддержка счетчика	есть
Поддержка NTP	есть
*Входные параметры*
Сопротивление	DC: (1 МОм ± 2 %) \|\| (15 пФ ± 2 пФ)
Максимальное входное напряжение	1 МОм: ≤ 400 Впик (постоянный ток + пиковый переменный ток <= 10 кГц)
Изоляция канала	DC - Max BW: > 40 дБ
Ослабитель зонда	0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10Х, 1000X, 2000X, 5000X, 10000X
*Горизонтальная система*
Масштаб временной развертки	1,0 нс/дел-100 с/дел
Перекос канала	< 100 пс
Оценка интенсивности	256 уровней
Точность временной базы	± 25 частей на миллион
Режим сканирования	50 мс / дел ~ 100 с / дел
*Вертикальная система*
Полоса пропускания (-3 дБ)	70 МГц
Вертикальное разрешение	8 бит
Вертикальная шкала (зонд 1 X)	500 мкВ/дел ‒ 10 В/дел (последовательность 1-2-5) 500 мкВ- 118 мВ: ± 2 В
Диапазон смещения (зонд 1 X)	120 мВ- 1,18 В: ± 20 В 1,2 В - 10 В: ± 200 В
Ограничение пропускной способности	20 МГц ± 40 %
Равномерность полосы пропускания	DC- 10% (BW): ± 1 дБ 10 - 50% (BW): ± 2 дБ 50 - 100% (BW): + 2 дБ/-3 дБ
Низкочастотный отклик (AC -3 дБ)	≤ 2 Гц (на входе BNC)
Шум	STDEV ≤0,5 деления (<1 мВ/дел) STDEV ≤0,2 деления (<2 мВ/дел) ST-DEV ≤0,1 деления (≥ 2 мВ/дел)
SFDR, включая гармоники	≥ 35 дБ
Точность усиления постоянного тока	≤ ± 3,0 %: 5 мВ/дел-10 В/дел ≤ ± 4,0 %: ≤2 мВ/дел
Точность смещения	±(1%* смещение+1,5%8дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%8дел+500 мкВ): ≤1 мВ/дел
Время подъема	типичное значение 5 нс
Перерегулирование (импульс 500 пс)	< 10 %
*Параметры триггера*
Диапазон уровня триггера	внутренний: ± 4,5 дел от центра экрана внешний: ± 0,6 В EXT/5: ± 3 В
Точность (типичная)	внутренний: ±0,2 дел. EXT: ±0,4 дел.
Джиттер	< 100 пс
Чувствительность триггера	1 деление: DC-10 МГц 1,5 деления: 10 МГц - макс. полоса пропускания
Смещение триггера	предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 10 000 дел.
*Краевой триггер*
Уклон	подъём, падение, подъём и падение
Источник	все каналы / EXT/(EXT/5)/AC Line (серия из двух каналов)
*Триггер уклона*
Уклон	подъем, падение
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Импульсный триггер
Полярность	+вид , -вид
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	все каналы
Синхронизировать	любой, выбрать
Условие срабатывания триггера	линия, поле
Оконный триггер
Тип окна	абсолютный, относительный
Источник	все каналы
Интервальный триггер
Склон	подъем, падение
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер отключения
Тип тайм-аута	край, штат
Источник	все каналы
Уклон	подъем, падение
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Мелкий триггер
Полярность	+вид , -вид
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	все каналы
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер I2C
Состояние	старт, стоп, перезапуск, без подтверждения, EEPROM, 7-битный адрес и данные, 10-битный адрес и данные, длина данных
Источник (SDA/SCL)	все каналы
Формат данных	шестигранный
Предельный диапазон	EEPROM: =, >, <
Длина данных	EEPROM: 1 байт адрес и данные: 1-2 байта длина данных: 1-12 байт
Чтение / запись бита	адрес и данные: чтение, запись, неважно
SPI-триггер
Состояние	данные
Источник (CS/CL/данные)	все каналы
Формат данных	двоичный
Длина данных	4-96 бит
Значение бита	0, 1, X
Порядок бит	младший бит, старший бит
Триггер UART
Состояние	старт, стоп, данные, ошибка четности
Источник (RX/TX)	все каналы
Формат данных	шестигранный
Предельный диапазон	=, >, <
Длина данных	1 байт
Ширина данных	5, 6, 7, 8 бит
Проверка четности	нет, нечетный, четный, пробел, марк
Стоп-бит	1, 1.5, 2 бит
Уровень холостого хода	высокий, низкий
Скорость передачи данных (регулируется)	600 / 1200 / 2400 / 4800 / 960019200 / 38400 / 57600 / 115200 / пользовательский бит/с
Скорость передачи данных (пользовательская)	300 - 5000000 бит/с
CAN-триггер
Состояние	запуск, удаленный, ID, ID + данные, ошибка
Источник	все каналы
Идентификатор	STD (11 бит), EXT (29 бит)
Формат данных	шестигранный
Длина данных	1 - 2 байта
Скорость передачи данных	5 k /10 k / 20 k / 50 k / 100 k / 125 k / 250 k / 500 k / 800 k / 1 M / пользовательский бит/с
Триггер LIN
Состояние	разрыв, ID кадра, ID+данные, ошибка
Источник	все каналы
Идентификатор	1 байт
Формат данных	шестигранный
Длина данных	1 - 2 байта
Скорость передачи данных (регулируется)	600 / 1200 / 2400 / 4800 / 9600 / 19200 / пользовательский бит/с
Скорость передачи данных (пользовательская)	300 бит/с - 20 кбит/с
Поиск
Событие	край, наклон, импульс, интервал, рант
Номер события	YT: 700 ROLL: без ограничений остановка после ROLL: 700
Последовательный декодер
I2C
Сигнал	SCL, SDA
Адрес	7, 10 бит
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
SPI
Сигнал	идентификаторы SCL,MISO, MOSI, CS (2-канальные осциллографы могут использовать только 2 сигнала)
Выбор края	подъем, падение
Уровень холостого хода	низкий, высокий
Порядок бит	MSB, LSB
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
UART
Сигнал	RX, TX
Ширина данных	5，6，7，8 бит
Проверка четности	нет, нечетный, четный, пробел, марк
Стоп-бит	1, 1.5, 2 бита
Уровень холостого хода	низкий, высокий
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
CAN
Сигнал	CAN_H, CAN_L
Источник	CAN_H, CAN_L, CAN_H-CAN_L
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
LIN
Пересмотр пакета спецификаций LIN	Ver1.3, Ver2.0
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
Система измерения
Источник	все каналы
Вертикальная	Max: наибольшее значение во входном сигнале Min: наименьшее значение во входном сигнале Pk-Pk: разница между максимальными и минимальными значениями данных Ampl: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Top: значение наиболее вероятного высшего состояния в бимодальной форме волны Base: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Cmean: среднее значение данных в первом цикле Stdev: стандартное отклонение всех значений данных Cstd: стандартное отклонение всех значений данных в первом цикле VRMS: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле FOV: выброс после спадающего фронта; (база -мин)/амплитуда FPRE: выброс перед задним фронтом; (макс. -верх.)/амплитуда ROV: выброс после нарастающего фронта; (макс. -верх.)/амплитуда RPRE: выброс перед нарастающим фронтом; (база -мин)/амплитуда Level@X: значение напряжения точки срабатывания
Горизонтальная	Period: время между средними пороговыми точками двух последовательных фронтов одинаковой полярности Freq: обратная величина периода +Wid Width: ширина, измеренная на уровне 50% и положительном уклоне -Wid Width: ширина, измеренная на уровне 50% и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90% Fall: длительность спадающего фронта от 90 до 10% Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50%-ном пересечении +Dut: разница во времени между 50% порогом нарастающего фронта и 50% порогом следующего спадающего фронта импульса -Dut: разница во времени между 50% порогом спадающего фронта и 50% порогом следующего восходящего фронта импульса Delay: время от срабатывания триггера до первого перехода на 50% пересечении Time@Level: время от срабатывания триггера до каждого нарастающего фронта при пересечении 50%
Задержка	Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B Skew: время источника A края минус время ближайшего источника B края
Курсор	ручной режим, режим трека и автоматический режим
Статистика	текущее, среднее, мин, макс, стандартное отклонение, количество
Математические функции
Операция	+ , - , * , / , БПФ , d/dt , ∫ dt , √
БПФ	прямоугольный, блэкман, хэннинг, хэмминг, плоская вершина
БПФ-дисплей	полный экран, разделенный, эксклюзивный
Модуль USB AWG
Канал	1
Максимальная выходная частота	25 МГц
Частота дискретизации	125 Мвыб/с
Разрешение по частоте	1 мкГц
Точность частоты	± 50 частей на миллион
Вертикальное разрешение	14 бит
Диапазон амплитуд	- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка)
Выходное сопротивление	50 Ом ± 2 %
Защита	от перенапряжения, защита от ограничения тока
Синус
Частота	1 мкГц〜 25 МГц
Точность смещения (10 кГц)	± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик)	± 0,3 дБ
SFDR	DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн
HD	DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота	1 мкГц〜 10 МГц
Рабочий цикл	1 〜 99%
Время подъема/падения	< 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично)	< 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса	> 50 нс
Джиттер	< 500 пс + 10 частей на миллион
Ram
Частота	1 мкГц 〜 300 кГц
Линейность	< 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия	0 〜 100%
DC
Диапазон смещения	± 1,5 В (нагрузка 50 Ом) ±3 В (высокоомная нагрузка)
Точность	± (\|смещение\|*1%+3 мВ)
Шум
Пропускная способность	> 25 МГц (-3дБ)
Произвольная волна
Частота	1 мкГц 〜 5 МГц
Длина волны	16 кб
Частота дискретизации	125 МСа/с
Цифровые каналы
Максимальная частота дискретизации	1 Гвыб/с
Глубина памяти	14 Мбит/с
Мин. ширина обнаруживаемого пульса	4 нс
Уровень группы	D0~D7, D8~D15
Диапазон уровней	- 8 В ~ 8 В
Тип логики	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom
*Характеристики дисплея*
Тип дисплея	7-дюймовый TFT ЖК-дисплей
Разрешение дисплея	800 х 480 пикселей
Цвет дисплея	24-битный
Контрастность	500 : 1
Подсветка	300 нит
*Общие характеристики*
Интерфейс	USB Host, USB Device (USB -TMC), LAN, Pass / Fail, Trigger Out
Температура	рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц
Потребляемая мощность	50 Вт
Габариты изделия	312 х 132,6 х 151 мм
Вес нетто	2,5 кг
Вес брутто	3,5 кг
*Комплектация*	осциллограф Siglent SDS1072X-E - 1 шт
	пассивный зонд PP470 - 2 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт

Обзорная таблица осциллографов Siglent

Характеристики	SDS1204X-E	SDS1202X-E	SDS1102X-E	SDS1074X-E	SDS1104X-E	SDS1072X-E
Количество каналов	4	2	2	4	4	2
Количество цифровых каналов	16	-	16	16	16	-
Полоса пропускания	200 МГц	200 МГц	100 МГц	70 МГц	100 МГц	70 МГц
Частота дискретизации	1000 Мвыб/с
Глубина памяти	14 Мбит/с
Типы триггеров	фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут (выпадение), шаблон
Режим получения	нормальный, пиковый, средний
Скорость захвата волны	100 000 wfm/s (нормальный режим), 400 000 wfm/s (последовательный режим)
Декодирование сигналов шин	IIC, SPI, UART, CAN, LIN	IIC, SPI, UART, CAN, LIN	I2C, SPI, UART, CAN, LIN	I2C, SPI, UART, CAN, LIN	IIC, SPI, UART, CAN, LIN	I2C, SPI, UART, CAN, LIN
Средние значения	4, 16, 32, 64, 128, 256, 512, 1024
Интерполяция формы волны	Sin(x)/x, линейный

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Посмотреть все

Код товара: 27800

94 309 руб.

В корзину

Добавить в сравнение

Продажи прекращены

Быстрый заказ

Цифровой осциллограф Siglent SDS1072X-E

Количество

- +

Цена за 1 шт.
включая НДС

94 309 руб.

Итого

94 309 руб.

Физическое лицо

Юридическое лицо

Ваше имя

Номер телефона

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.

Получить коммерческое предложение

Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и 223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.

Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:

актуальные цены и сроки поставки;
информация о скидке;
наличие на наших складах.

Наименование

Цифровой осциллограф Siglent SDS1072X-E

Цена
(включая НДС)

94 309 руб.

Количество

- +

Контактное лицо *

E-mail *

Телефон

ИНН

Загрузить реквизиты

Дополнительная информация / вопрос

Нажимая на кнопку, вы соглашаетесь
на сбор и обработку персональных данных

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России
