Цифровой двухканальный осциллограф Siglent SDS2202X-E

Код товара: 27384

guarantee Гарантия 12 месяцев

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России

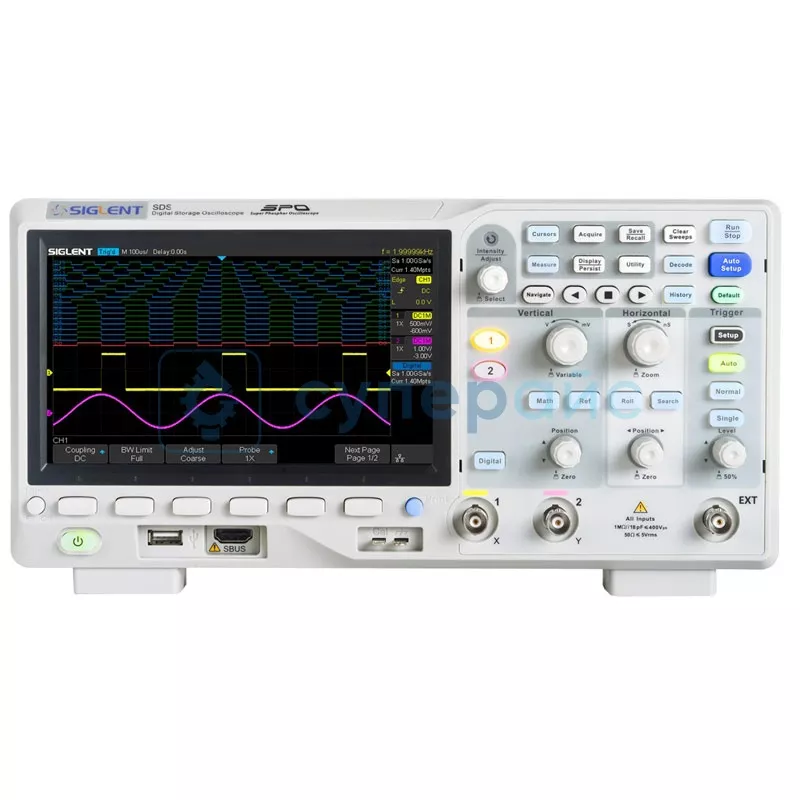

Цифровой двухканальный осциллограф Siglent SDS2202X-E фото 1

Осциллограф Siglent SDS2202X-E
Запуск и декодирование последовательной шины
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с

192 389 руб.

включая НДС

НДС 5%:

НДС 20%:

включено в стоимость

по запросу

Добавить в корзину

Добавить в избранное

Добавить в сравнение

Получить КП

Купить в 1 клик

В наличии:

Склад в Москве: 0 шт.(под заказ 10-19 дней)

Склад в Гуанчжоу: 2 шт.

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина

Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными

Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ

Технические характеристики Siglent SDS2202X-E

Количество каналов	2 + EXT
Полоса пропускания	200 МГц
Частота дискретизации	2000 Мвыб / с
Глубина памяти	14 Мбит / c
Типы триггеров	край, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео
Пиковое обнаружение	1 нс
Среднее значение	4, 16, 32, 64, 128, 256, 512, 1024
Декодирование сигналов шин	I2C, SPI, UART, CAN, LIN
Интерполяция формы волны	Sin (x) / x, линейный
Интеллектуальный триггер	есть
Запуск и декодирование последовательной шины (стандарт)	есть
Видеотриггер, поддерживает HDTV	есть
Скорость захвата формы волны	110 000 wfm/s (нормальный режим), 400 000 wfm/s (последовательный режим)
10 типов сочетаний клавиш с одной кнопкой	есть
Поддержка автоматической настройки	есть
Режим сегментированного сбора данных (последовательности)	есть
Функция записи истории формы сигнала	есть
Функция автоматического измерения по 38 параметрам	есть
Режим стирания безопасности	есть
Высокоскоростная аппаратная функция Pass/Fail	есть
Диаграмма Боде	есть
Поддерживает команды удаленного управления SCPI	есть
Поддерживает веб-управление и виртуальную панель управления	есть
*Входные параметры*
Сопротивление	DC1 МОм: (1 MОм ± 2 %) \|\| (18 pF ± 2pF) DC50 Ом: 50 Ом ± 2 %
Максимальное входное напряжение	1 МОм: ≤ 400 Впик (постоянный ток + пиковый переменный ток <=10 кГц) 50 Ом: ≤5 В ср.кв
Изоляция канала	DC - Max BW: > 40 дБ
Ослабитель зонда	0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10Х, 1000X, 2000X, 5000X, 10000X
*Вертикальная система*
Полоса пропускания (-3 дБ)	200 МГц
Вертикальное разрешение	8 бит
Вертикальная шкала (зонд 1 X)	500 мкВ/дел ‒ 10 В/дел (последовательность 1-2-5) 500 мкВ- 118 мВ: ± 2 В
Диапазон смещения (зонд 1 X)	500 мкВ - 100 мВ: ± 2 В 102 мВ - 1 В: ± 20 В 1,02 В - 10 В: ± 200 В
Ограничение пропускной способности	20 МГц ± 40 %
Равномерность полосы пропускания	DC - 10% (BW): ± 1 дБ 10 - 50% (BW): ± 2 дБ 50 - 100% (BW): + 2 дБ/-3 дБ
Низкочастотный отклик (AC -3 дБ)	≤ 2 Гц (на входе BNC)
Шум	STDEV ≤0,5 деления (<1 мВ/дел) STDEV ≤0,2 деления (<2 мВ/дел) ST-DEV ≤0,1 деления (≥ 2 мВ/дел)
SFDR, включая гармоники	≥ 35 дБ
Точность усиления постоянного тока	≤ ± 3,0 %: 5 мВ/дел-10 В/дел ≤ ± 4,0 %: ≤2 мВ/дел
Точность смещения	±(1%* смещение+1,5%8дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%8дел+500 мкВ): ≤1 мВ/дел
Время подъема	типичное значение 1,8 нс
Перерегулирование (импульс 500 пс)	< 10 %
*Горизонтальная система*
Масштаб временной развертки	500 пс/дел - 100 с/дел
Перекос канала	< 100 пс
Оценка интенсивности	256 уровней
Формат отображения	Y-T, X-Y, крен
Точность временной базы	± 25 частей на миллион
Режим сканирования	50 мс / дел ~ 100 с / дел
*Параметры триггера*
Режим	авто, нормальный, одиночный
Диапазон уровня триггера	внутренний: ± 4,5 дел от центра экрана внешний: ± 0,6 В EXT/5: ± 3 В
Диапазон удержания	80 нс - 1,5 с
Точность (типичная)	внутренний: ±0,2 дел. внешний: ±0,4 дел.
Джиттер	< 100 пс
Чувствительность триггера	DC - Макс. полоса пропускания 0,6 дел. внешний: 200 мВpp DC ‒ 10 МГц 300 мВpp 10 МГц - частота полосы пропускания (внешний 50 Ом) EXT/5: 1 Вpp DC ‒ 10 МГц; 1,5 В 10 МГц - частота полосы пропускания (внешний 50 Ом)
Смещение триггера	предварительный запуск: 0 ‒ 100 % задержка памяти запуска: от 0 до 10 000 дел.
*Краевой триггер*
Уклон	подъём, падение, подъём и падение
Источник	все каналы / EXT/(EXT/5)/AC Line (серия из двух каналов)
*Триггер уклона*
Уклон	подъем, падение
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Импульсный триггер
Полярность	+вид , -вид
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Видео триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник	все каналы
Синхронизировать	любой, выбрать
Условие срабатывания триггера	линия, поле
Оконный триггер
Тип окна	абсолютный, относительный
Источник	все каналы
Интервальный триггер
Склон	подъем, падение
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер отключения
Тип тайм-аута	край, штат
Источник	все каналы
Уклон	подъем, падение
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Мелкий триггер
Полярность	+вид , -вид
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Источник	все каналы
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер шаблона
Настройка шаблона	недействительный, низкий, высокий
Логика	и, или, не-и, ни
Источник	все каналы
Предельный диапазон	＜, ＞, ＜＞, ＞＜
Временной диапазон	2 нс ~ 4,2 с
Разрешение	1 нс
Триггер I2C
Состояние	старт, стоп, перезапуск, без подтверждения, EEPROM, 7-битный адрес и данные, 10-битный адрес и данные, длина данных
Источник (SDA/SCL)	все каналы
Формат данных	шестигранный
Предельный диапазон	EEPROM: =, >, <
Длина данных	EEPROM: 1 байт адрес и данные: 1-2 байта длина данных: 1-12 байт
Чтение / запись бита	адрес и данные: чтение, запись, неважно
SPI-триггер
Состояние	данные
Источник (CS/CL/данные)	все каналы
Формат данных	двоичный
Длина данных	4-96 бит
Значение бита	0, 1, X
Порядок бит	младший бит, старший бит
Триггер UART
Состояние	старт, стоп, данные, ошибка четности
Источник (RX/TX)	все каналы
Формат данных	шестигранный
Предельный диапазон	=, >, <
Длина данных	1 байт
Ширина данных	5, 6, 7, 8 бит
Проверка четности	нет, нечетный, четный, пробел, марк
Стоп-бит	1, 1.5, 2 бит
Уровень холостого хода	высокий, низкий
Скорость передачи данных (регулируется)	600 / 1200 / 2400 / 4800 / 960019200 / 38400 / 57600 / 115200 / пользовательский бит/с
Скорость передачи данных (пользовательская)	300 - 5000000 бит/с
CAN-триггер
Состояние	запуск, удаленный, ID, ID + данные, ошибка
Источник	все каналы
Идентификатор	STD (11 бит), EXT (29 бит)
Формат данных	шестигранный
Длина данных	1 - 2 байта
Скорость передачи данных	5 k /10 k / 20 k / 50 k / 100 k / 125 k / 250 k / 500 k / 800 k / 1 M / пользовательский бит/с
Триггер LIN
Состояние	разрыв, ID кадра, ID+данные, ошибка
Источник	все каналы
Идентификатор	1 байт
Формат данных	шестигранный
Длина данных	1 - 2 байта
Скорость передачи данных (регулируется)	600 / 1200 / 2400 / 4800 / 9600 / 19200 / пользовательский бит/с
Скорость передачи данных (пользовательская)	300 бит/с - 20 кбит/с
Поиск
Событие	край, наклон, импульс, интервал, рант
Номер события	YT: 700 ROLL: без ограничений остановка после ROLL: 700
Последовательный декодер
I2C
Сигнал	SCL, SDA
Адрес	7, 10 бит
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
SPI
Сигнал	идентификаторы SCL,MISO, MOSI, CS (2-канальные осциллографы могут использовать только 2 сигнала)
Выбор края	подъем, падение
Уровень холостого хода	низкий, высокий
Порядок бит	MSB, LSB
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
UART
Сигнал	RX, TX
Ширина данных	5，6，7，8 бит
Проверка четности	нет, нечетный, четный, пробел, марк
Стоп-бит	1, 1.5, 2 бита
Уровень холостого хода	низкий, высокий
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
CAN
Сигнал	CAN_H, CAN_L
Источник	CAN_H, CAN_L, CAN_H-CAN_L
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
LIN
Пересмотр пакета спецификаций LIN	Ver1.3, Ver2.0
Порог	- 4,5 - 4,5 дел
Список	1 - 7 строк
Система измерения
Источник	все каналы
Вертикальная	Max: наибольшее значение во входном сигнале Min: наименьшее значение во входном сигнале Pk-Pk: разница между максимальными и минимальными значениями данных Ampl: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Top: значение наиболее вероятного высшего состояния в бимодальной форме волны Base: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Cmean: среднее значение данных в первом цикле Stdev: стандартное отклонение всех значений данных Cstd: стандартное отклонение всех значений данных в первом цикле VRMS: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле FOV: выброс после спадающего фронта; (база -мин)/амплитуда FPRE: выброс перед задним фронтом; (макс. -верх.)/амплитуда ROV: выброс после нарастающего фронта; (макс. -верх.)/амплитуда RPRE: выброс перед нарастающим фронтом; (база -мин)/амплитуда Level@X: значение напряжения точки срабатывания
Горизонтальная	Period: время между средними пороговыми точками двух последовательных фронтов одинаковой полярности Freq: обратная величина периода +Wid Width: ширина, измеренная на уровне 50% и положительном уклоне -Wid Width: ширина, измеренная на уровне 50% и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90% Fall: длительность спадающего фронта от 90 до 10% Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50%-ном пересечении +Dut: разница во времени между 50% порогом нарастающего фронта и 50% порогом следующего спадающего фронта импульса -Dut: разница во времени между 50% порогом спадающего фронта и 50% порогом следующего восходящего фронта импульса Delay: время от срабатывания триггера до первого перехода на 50% пересечении Time@Level: время от срабатывания триггера до каждого нарастающего фронта при пересечении 50%
Задержка	Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B Skew: время источника A края минус время ближайшего источника B края
Курсор	ручной режим, режим трека и автоматический режим
Статистика	текущее, среднее, мин, макс, стандартное отклонение, количество
Математические функции
Операция	+ , - , * , / , БПФ , d/dt , ∫ dt , √
БПФ	прямоугольный, блэкман, хэннинг, хэмминг, плоская вершина
БПФ-дисплей	полный экран, разделенный, эксклюзивный
Синус
Частота	1 мкГц〜 25 МГц
Точность смещения (10 кГц)	± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик)	± 0,3 дБ
SFDR	DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн
HD	DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота	1 мкГц〜 10 МГц
Рабочий цикл	1 〜 99%
Время подъема/падения	< 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично)	< 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса	> 50 нс
Джиттер	< 500 пс + 10 частей на миллион
Рампа
Частота	1 мкГц 〜 300 кГц
Линейность	< 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия	0 〜 100%
Арб
Частота	1 мкГц 〜 5 МГц
Волновая память	16 кб
Частота дискретизация	125 Мвыб/с
Импорт волны	из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов
*Характеристики дисплея*
Тип дисплея	7-дюймовый TFT ЖК-дисплей
Разрешение дисплея	800 х 480 пикселей
Цвет дисплея	24-битный
Контрастность	500 : 1
Подсветка	300 нит
*Общие характеристики*
Интерфейс	USB Host, USB Device (USB -TMC), LAN,Pass / Fail, Trigger Out
Температура	рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃
Влажность	рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания	100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц
Потребляемая мощность	50 Вт
Габариты изделия	312 х 132,6 х 151 мм
Вес нетто	2,6 кг
Вес брутто	3,8 кг
*Комплектация*	осциллограф Siglent SDS2202X-E - 1 шт пассивный зонд PP215 - 2 шт USB кабель - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт

Обзорная таблица осциллографов Siglent SDS2000X-E

Характеристики	SDS2202X-E	SDS2352X-E
Полоса пропускания	200 МГц	350 МГц
Количество каналов	2 + ETX
Частота дискретизации	2000 Мвыб / с
Вертикальное разрешение аналоговых каналов	14 Мбит / c
Пиковое обнаружение	1 нс
Среднее значение	4, 16, 32, 64, 128, 256, 512, 1024
Скорость захвата формы волны	110 000 wfm/s (нормальный режим), 400 000 wfm/s (последовательный режим)

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Посмотреть все

Код товара: 27384

192 389 руб.

В корзину

Добавить в сравнение

Продажи прекращены

Быстрый заказ

Цифровой двухканальный осциллограф Siglent SDS2202X-E

Количество

- +

Цена за 1 шт.
включая НДС

192 389 руб.

Итого

192 389 руб.

Физическое лицо

Юридическое лицо

Ваше имя

Номер телефона

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.

Получить коммерческое предложение

Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и 223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.

Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:

актуальные цены и сроки поставки;
информация о скидке;
наличие на наших складах.

Наименование

Цифровой двухканальный осциллограф Siglent SDS2202X-E

Цена
(включая НДС)

192 389 руб.

Количество

- +

Контактное лицо *

E-mail *

Телефон

ИНН

Загрузить реквизиты

Дополнительная информация / вопрос

Нажимая на кнопку, вы соглашаетесь
на сбор и обработку персональных данных

Бесплатная доставка

Для физических лиц при заказе от 3000 рублей Почтой России
