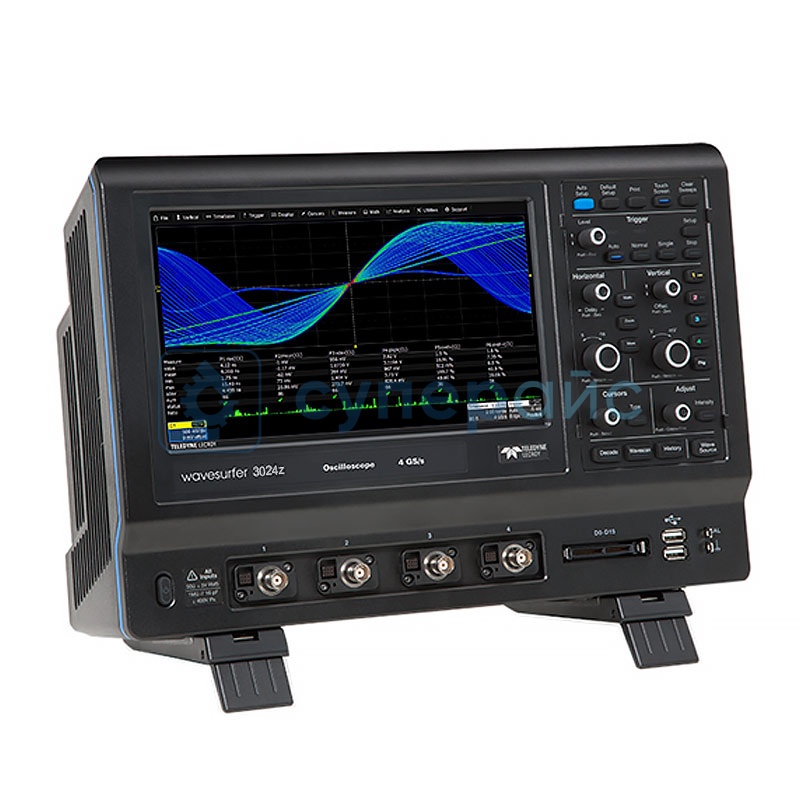

Осциллограф цифровой Teledyne LeCroy WAVESURFER 3024Z
Артикул (код товара): 27046
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
1 857 060 ₽
1 857 060 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27046
Модель (серия)
WAVESURFER 3024Z
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Teledyne LeCroy WAVESURFER 3024Z
Артикул (код товара)
27046
Модель (серия)
WAVESURFER 3024Z
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Teledyne LeCroy WAVESURFER 3024Z
Технические характеристики Teledyne LeCroy WAVESURFER 3024Z
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 (требуется опция WS3K-MSO) |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,75 нс |
| Частота дискретизации |
одноканальный режим: 2 Гвыб/с (с чередованием 4 Гвыб/с) повторяющаяся: 50 Гвыб/с |
| Входные параметры | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
50 Ом ± 2 % 1 МОм ± 2 %, 16 пФ |
| Максимальное входное напряжение |
50 Ом: 5 В, ±10 В пик 1 мОм: 400 В, (DC + пик ≤ 10 кГц) |
| Горизонтальная система | |
| Глубина памяти |
10 Мб (4 канала) 20 Мб (2 канала) |
| Коэффициент развёртки |
в реальном времени: 2 нс / дел - 100 с / дел в режиме RIS: 2 нс / дел - 10 нс / дел |
| Вертикальная аналоговая система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность |
50 Ом: 1 мВ / дел - 1 В / дел 1 МОм: 1 мВ / дел - 10 В / дел |
| Точность усиления по постоянному току | ±(1,5%) полная шкала, смещение при 0 В, > 5 мВ / дел, ±(2,5%) < 5 мВ / дел |
| Точность | ±10 ppm |
| Режим сбора данных | в режиме реального времени, Roll, RIS, Sequence |
| Вертикальная цифровая система | |
| Количество цифровых каналов | 16 (требуется опция WS3K-MSO) |
| Пороговые группировки |
модуль 1: D7 - D0 модуль 2: D15 - D8 |
| Пороговые значения выбора | TTL (+1,4 В), 5 В CMOS (+2,5 В), ECL (-1,3 В) |
| Максимальное входное напряжение | ±30 В |
| Входной динамический диапазон | ±20 В |
| Входной импеданс | 100 кОм, 5 пФ |
| Максимальная входная частота | 125 МГц |
| Частота дискретизации | 500 МВыб / с |
| Минимальная длительность импульса | 4 нс |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный, стоп |
| Связь | DC, AC, HFREJ, LFREJ |
| Задержка перед запуском | 0 - 100% от полной шкалы |
| Диапазон удержания триггера | 10 с - 20 с |
| Функции запуска триггера | фронт, логика (шаблон), видео сигнал (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), по ширине, интервал (сигнал или паттерн) |
| Система измерения | |
| Параметры измерения | амплитуда, площадь, основание, задержка, рабочий цикл, время спада (90%-10%), время спада (80%-20%), частота, максимальная, средняя, минимальная, превышение+, превышение-, пик-пик, период, фаза, время нарастания (10%-90%), время нарастания (20%-80%), среднеквадратичное значение, перекос, стандарт, отклонение, верхняя часть, ширина+, ширина- |
| Математические функции | сумма, разность, произведение, отношение, абсолютное значение, среднее значение, производная, улучшенное разрешение, огибающая, нижний предел, интеграл, инвертирование, обратная величина, масштабирование, sinx/x, квадрат, квадратный корень, тренд, масштабирование и БПФ |
| Общие характеристики | |
| Тип дисплея | 10,1-дюймовый сенсорный дисплей, 1024 x 600 |
| Интерфейс передачи данных | USB, RJ-45, microSD |
| Питание | 100 - 240 В, 50 - 60 Гц / 100 - 240 В, 400 Гц |
| Макс. потребляемая мощность | < 80 Вт |
| Рабочая температура | от 0 до 50 °С, влажность 5 - 90% |
| Температура хранения | от -30 до 70 °С, влажность 5 - 95% |
| Габариты | 270 х 380 х 125 мм |
| Вес | 4,81 кг |
|
Комплектация |
осциллограф Teledyne LeCroy WAVESURFER 3024Z – 1 шт |
|
зонд - 1 шт; крышка - 1 шт; SD-карта - 1 шт |
|
