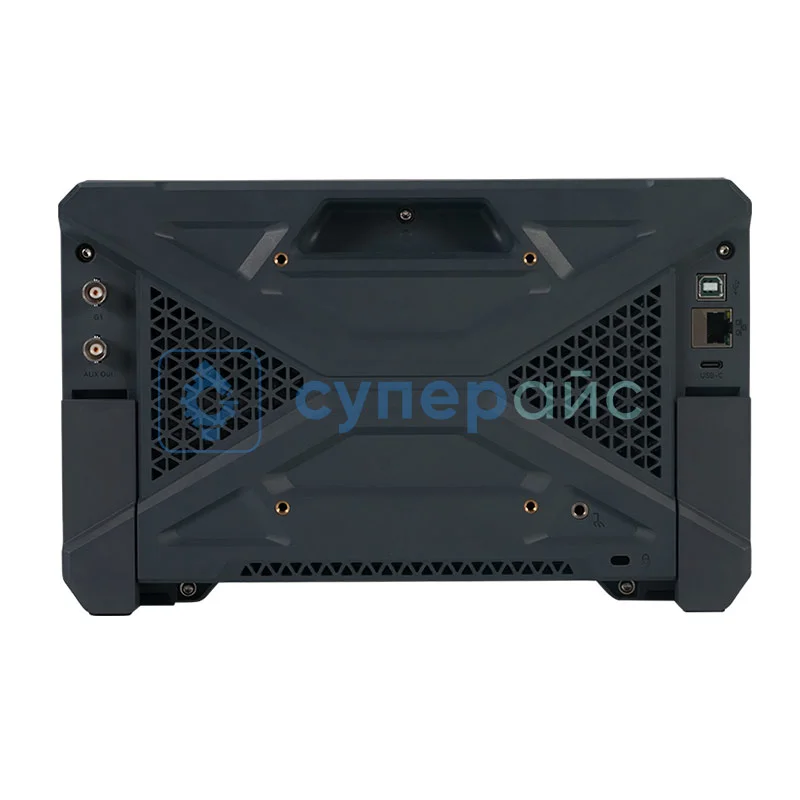

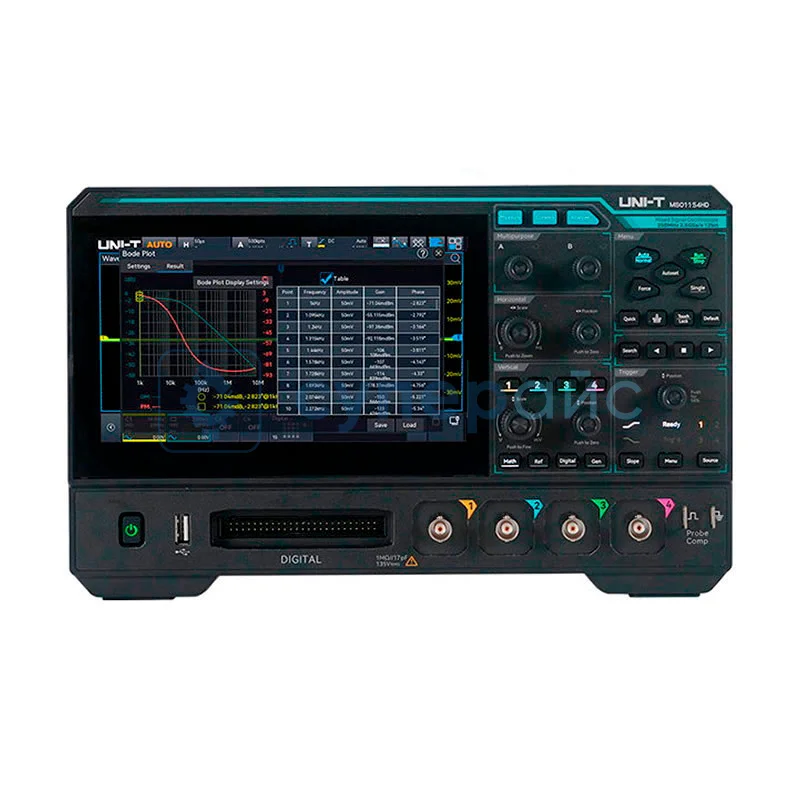

Четырёхканальный осциллограф UNI-T MSO1154HD
80 616 ₽
80 616 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Артикул (код товара)
82522
Модель (серия)
MSO1154HD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T MSO1154HD
Артикул (код товара)
82522
Модель (серия)
MSO1154HD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание UNI-T MSO1154HD
Технические характеристики UNI-T MSO1154HD
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 150 МГц |
| Глубина памяти на канал | автоматическая (не более 5 Мбит/с), 25 Кбит/с, 250 Кбит/с, 500 Кбит/с, 5 Кбит/с, 50 Кбит/с, 100 Мбит/с |
| Частота дискретизации |
аналоговый канал: 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала), 625 Мвыб/с (4 канала) цифровой канал: 1,25 ГВыб/с (1 канал) |
| Скорость захвата формы сигнала | 200000, 1000000 осциллограмм/с |
| Время нарастания | ≤ 2,20 нс |
| Вертикальное разрешение | 12 бит |
| Расширение бита | 1, 15, 2, 2.5, 3, 4 бита (12–16 бит) |
| Режим дискретизации | выборка в реальном времени |
| Режимы сбора | Нормальное, Пиковое обнаружение, Высокое разрешение, Среднее, Eres (узловое разрешение) |
| Вертикальная чувствительность | 500 мкВ/дел до 10 В/дел |
| Развёртка по времени | 2 нс/дел – 1 кс/дел |
| Последовательный сбор | до 100 000 кадров максимум, минимальный интервал между двумя последовательными триггерами < 1000 нс |
| Запись и воспроизведение формы в реальном времени | 100 000 кадров |
| Типы триггеров | по фронту, по длительности импульса, видео, наклон, рант (выброс), окно, интервал, тайм-аут, длительность, N-й фронт, кодовый триггер и др. |
| Автоматическое измерение | 56 параметров: макс., мин., верхнее значение, нижнее значение, среднее значение, пик-пик, амплитуда, среднеквадратичное (rms), среднеквадратичное по переменной составляющей (ac rms), периодическое среднеквадратичное по переменной составляющей, площадь, периодическая площадь, положительная площадь, отрицательная площадь, положительная периодическая площадь, отрицательная периодическая площадь, перерегулирование (overshoot), недорегулирование (preshoot), частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка нарастания, задержка спада, фазовый сдвиг (rising-to-rising, falling-to-falling), фаза (rising-to-falling, falling-to-rising), соотношение frr, frf, ffr, fff, frrf, frfl, frlf, frlr, fflr, ffll |
| Декодирование протоколов | RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, Audio |
| Точки FFT | 1 Мточек |
| Анализ источников питания | качество питания, гармонические искажения, ток пульсаций, rdson(on), потери на переключение, скорость преобразования, безопасная рабочая область (soa), анализ модуляции, анализ пульсаций, анализ переходных процессов (включение/выключение), кпд |
| Поддерживаемые языки | китайский упрощённый, английский, китайский традиционный, итальянский, испанский, французский, немецкий, польский |
| Частотомер | 7 разрядов |
| Общие характеристики | |
| Дисплей | 7 дюймов, 1024×600, ёмкостный сенсорный дисплей высокого разрешения |
| Питание | ≥ 12 В / 3 А, поддержка PD-протокола через Type-C адаптер или power bank |
| Интерфейсы | USB Host, USB Device, LAN, AUX Out (Trig Out / Pass/Fail / DVM), HDMI |
| Габариты | 282 x 175 x 49 мм |
| Вес | 1,6 кг |
| Комплектация |
цифровой осциллограф UNI-T MSO1154HD - 1 шт стандартный пробник 200 МГц - 4 шт кабель USB - 1 шт кабель питания - 1 шт кабель заземления - 1 шт |
