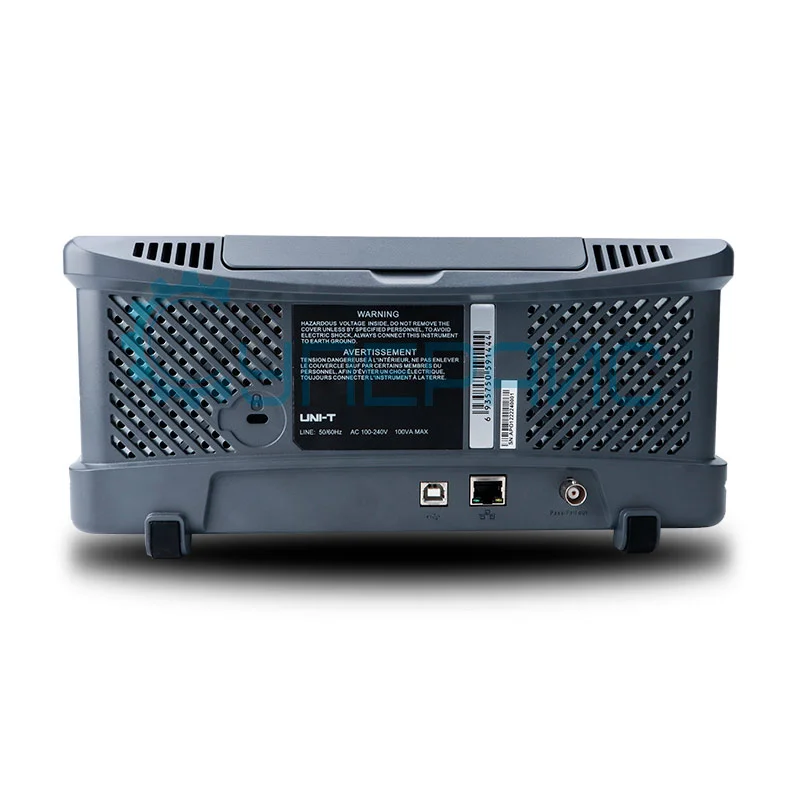

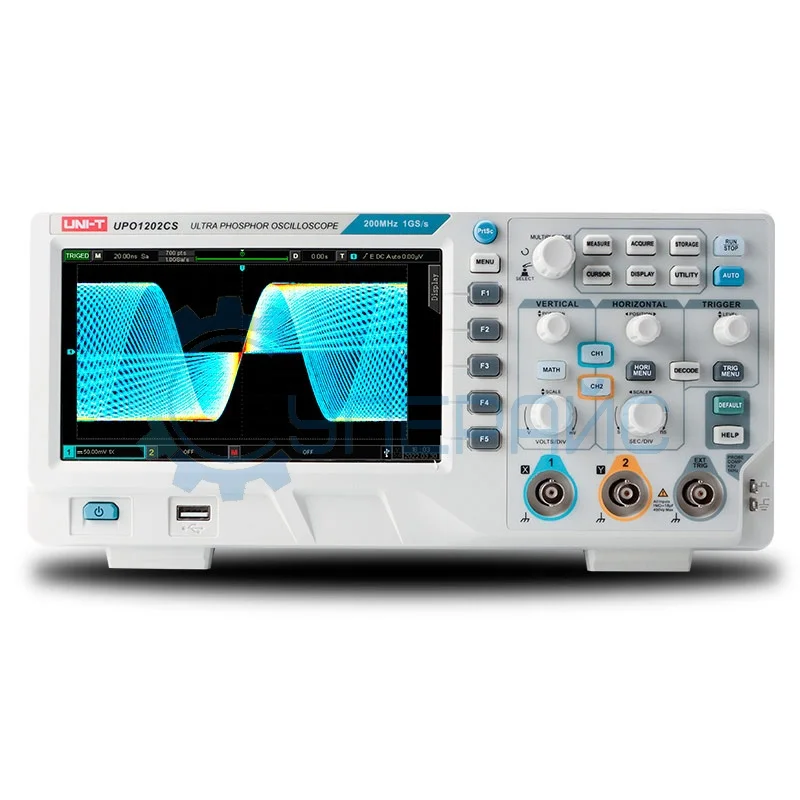

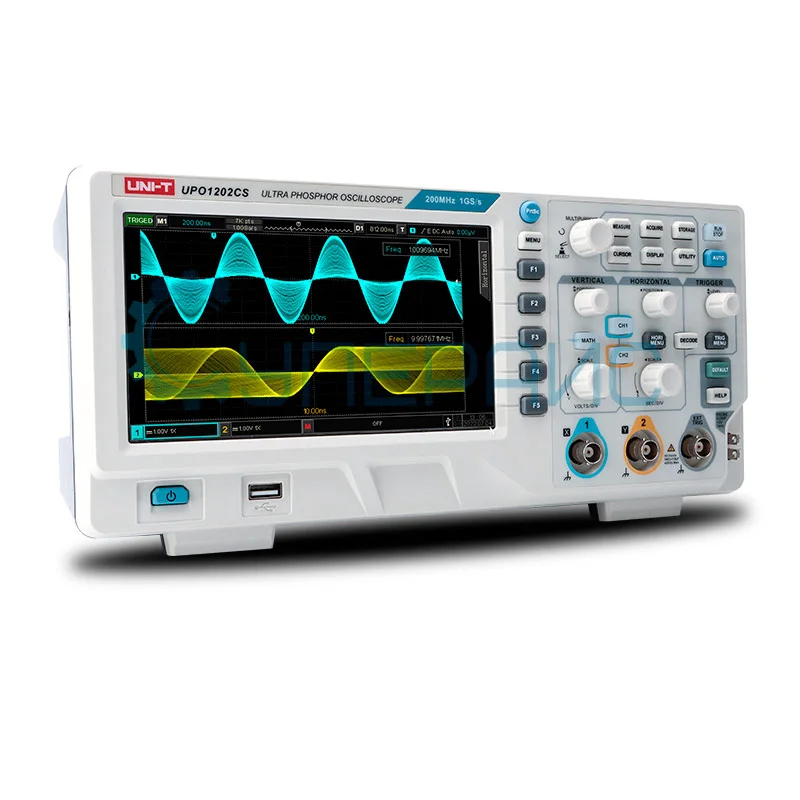

Осциллограф с люминофором UNI-T UPO1202CS
66 789 ₽
66 789 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
18537
Модель (серия)
UPO1202CS
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UPO1202CS
Артикул (код товара)
18537
Модель (серия)
UPO1202CS
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
I²C
SPI
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Вес (кг)
4
Показать больше
Показать меньше
Описание UNI-T UPO1202CS
ВНИМАНИЕ! Производство осциллографа с люминофором UNI-T UPO1202CS ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Осциллограф цифровой Hantek DPO6204B
Технические характеристики UNI-T UPO1202CS
| Полоса пропускания | 200 MГц |
| Количество каналов | 2 |
| Частота дискретизации | 1 Гвыб/сек |
| Глубина памяти | 56 Мб |
| Входной импеданс | (1 МОм ± 2%）||（16 пФ ± 3 пФ） |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Установка коэффициента затухания датчика | 0,001 X; 0,01 X; 0,1 X; 1 Х; 10 Х; 100 Х; 1000 Х |
| Максимальное входное напряжение | 400 В |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Горизонтальная система | |
| Время нарастания | ≤1,8 нс |
| Погрешность временной базы | ± 50 ppm |
| Скорость захвата осциллограмм | 150 000 осциллограмм в секунду |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, сверхамплитудный импульс, задержка |
| Время задержки | 80 нс - 10 с |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по окну | |
| Источник | CH1 ~ CH2 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 ~ CH2 EXT |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 ~ CH2 |
| UART запуск | |
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 ~ CH2 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 бит / с пользовательская настройка |
| SPI запуск | |
| Источник запуска | CH1 ~ CH2 |
| Длина данных | 4 - 32 байт |
| I2C запуск | |
| Источник запуска | CH1 ~ CH2 |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота обратная величина △T (Гц) (1/△T) |
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Декодирование | RS232, I2C, SPI |
| Общие характеристики | |
| Дисплей | диагональ 7”, ЖК, 800 x 480 |
| Интерфейс | USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail) |
| Габариты упаковки | 400 x 210 x 245 мм |
| Вес | 2,85 кг |
|
Комплектация |
осциллограф UNI-T UPO1202CS – 1 шт пассивный пробник 200 МГц - 2 шт UBS кабель - 1 шт |
Осциллограф UNI-T UPO1202CS для точных исследований
Осциллограф с люминофором UNI-T UPO1202CS - это измерительное цифровое устройство для разноплановых исследований электрических сигналов. Ниже отвечаем на некоторые вопросы о данном оборудовании.
Какие ключевые параметры характеризуют этот прибор?
Полоса пропускания в 200 МГц даёт возможность анализировать высокочастотные сигналы с высокой детализацией. Это помогает исследовать быстропротекающие процессы в системах связи.
Каковы особенности корпуса этой модели?
Компактный корпус и вес 2,85 кг обуславливают удобство транспортировки и использования аппарата в различных условиях.
Что можно сказать о разрешении осциллографа?
Вертикальное разрешение составляет 8 бит. Модель разработана как осциллограф профессиональный и подходит для точного отображения сигнальной формы. Устройство помогает различать мельчайшие детали исследуемого сигнала, что критично при анализе сложных электронных схем и отладке оборудования.
Какими характеристиками обладает дисплей модели?
ЖК дисплей с диагональю 7 дюймов делает лёгким визуальное восприятие информации.
В рамках декодирования сигналов реализованы:
- поддержка протокола RS232;
- декодирование I2C;
- возможность анализа SPI-сигналов.
Областью применения такой аппаратуры охватывается:
- разработка и отладка электронных схем;
- диагностика неисправностей в электрооборудовании;
- проведение экспериментов в лабораториях.
Документация и ПО UNI-T UPO1202CS
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографа UNI-T UPO1202CS
Язык:
Английский
Размер и тип:
1,56 МБ,
PDF
