Портативный двухканальный осциллограф с генератором сигналов JINHAN SMTO502S
Артикул (код товара): 13554
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
19 380 ₽
19 380 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
13554
Модель (серия)
SMTO502S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN SMTO502S
Общие данные
Артикул (код товара)
13554
Производитель (бренд)
Модель (серия)
SMTO502S
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JINHAN SMTO502S
Технические характеристики JINHAN SMTO502S

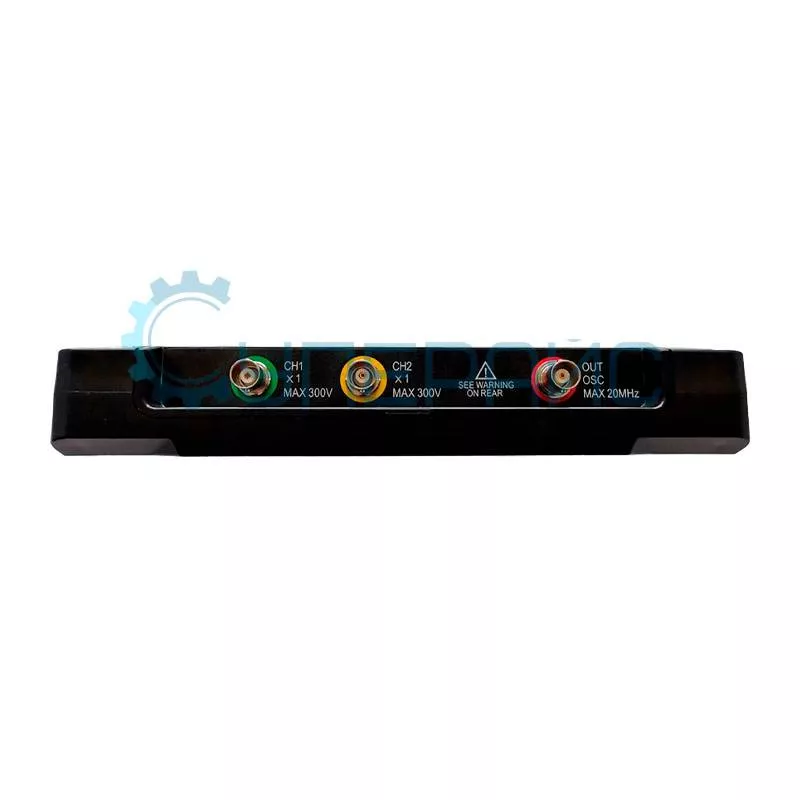

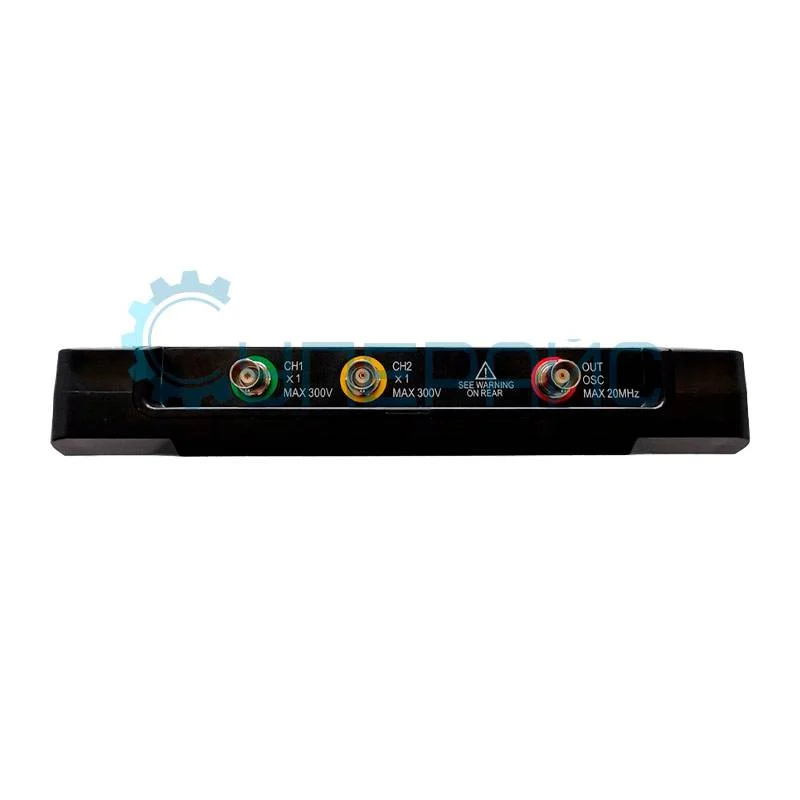

| Количество каналов | 2 (CH1, CH2) + 1 (OUT OSC) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 250 МВыб/с (на канал) |
| Глубина записи | 32 Кб на канал |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х |
| Входное напряжение |
зонд 1Х: 10мВ - 5 В (шаг 1, 2.5, 5) максимальное напряжение 1Х - 40 В, 10Х - 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 5 с / дел - 10 нс / дел (режим сканирования 5 с - 100 мс) |
| Вертикальная система | |
| Вертикальная развёртка | 10 мВ / дел - 400 В / дел |
| Время нарастания | ≤ 8 нс |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Автоматическое обнаружение | 50 Гц - 30 МГц |
| Система измерения | |
| Измерения | 13 видов измерения (частота, период, амплитуда, максимум, минимум, среднее, среднеквадратичное, положительный рабочий цикл, отрицательный рабочий цикл, положительная ширина импульса, отрицательная ширина импульса, время нарастания, время падения) |
| Курсорные измерения | YT, XY |
| Курсорные измерения | поддержка курсоров времени и напряжения |

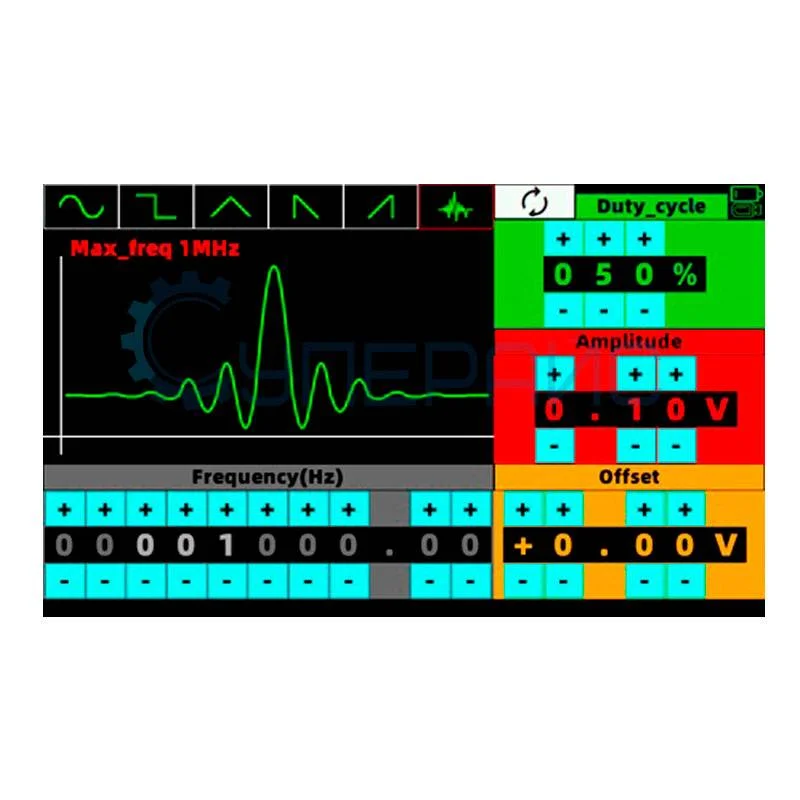

| Режим генератора сигналов | |
| Диапазон | 0 В - 8 В (минимальный диапазон 10 мВ) |
| Рабочий цикл | 0 % - 100 % |
| Полоса пропускания |
- синусоидальная волна 0.01 Гц - 30 МГц - прямоугольная волна 0.01 Гц - 10 МГц - другие формы волн (треугольная, пилообразная, произвольная) 0.01 Гц - 1 МГц |
| Общие характеристики | |

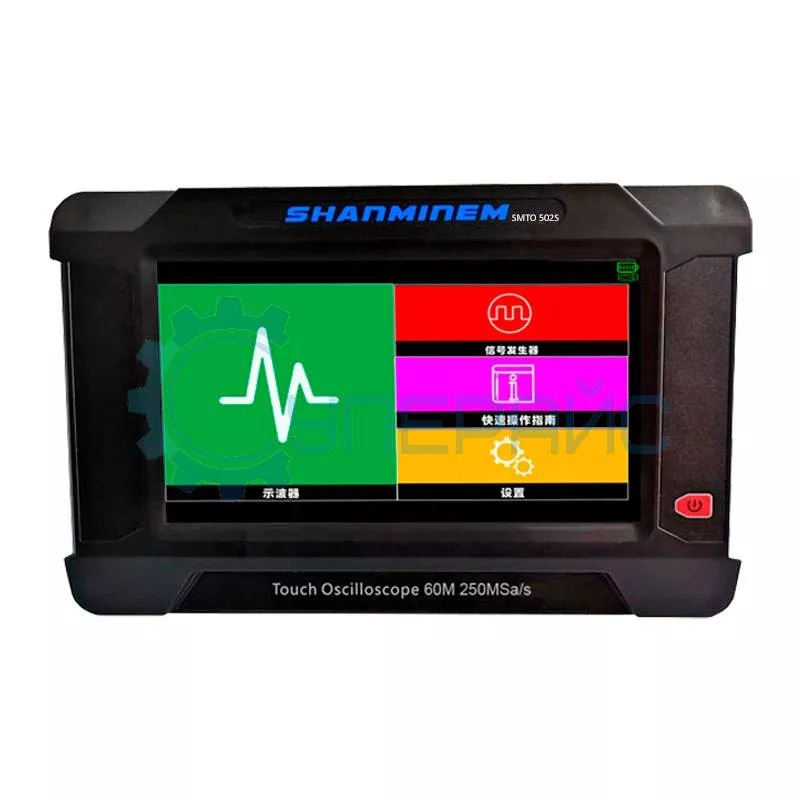

| Дисплей | цветной TFT-дисплей, 7 дюймов, 800 x 480 точек |
| Питание | встроенная литий-ионная батарея 5000 мАч |
| Зарядное устройство | 5 В, 1 А, постоянного напряжения |

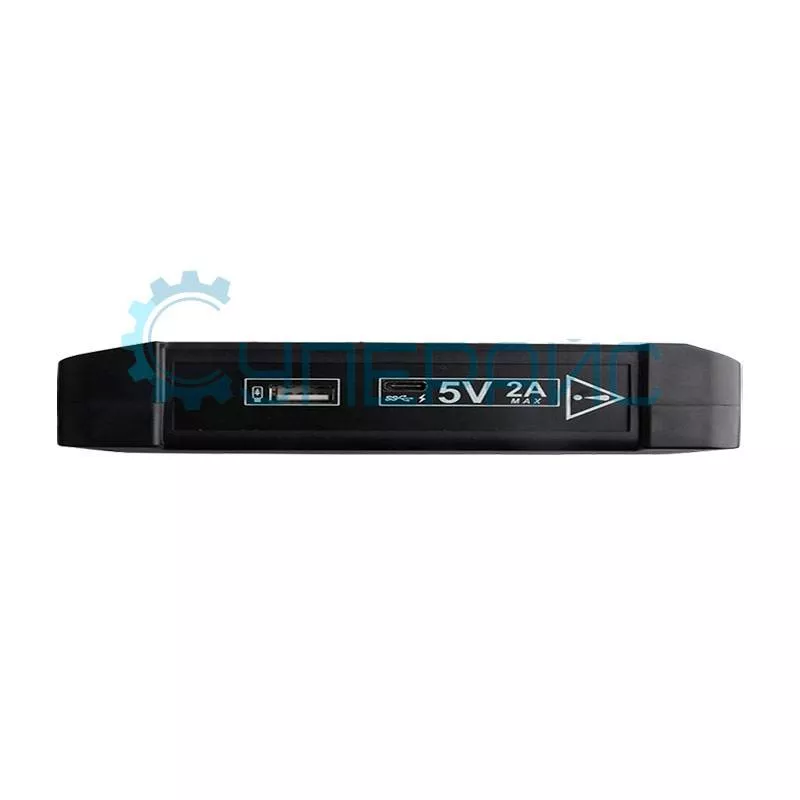

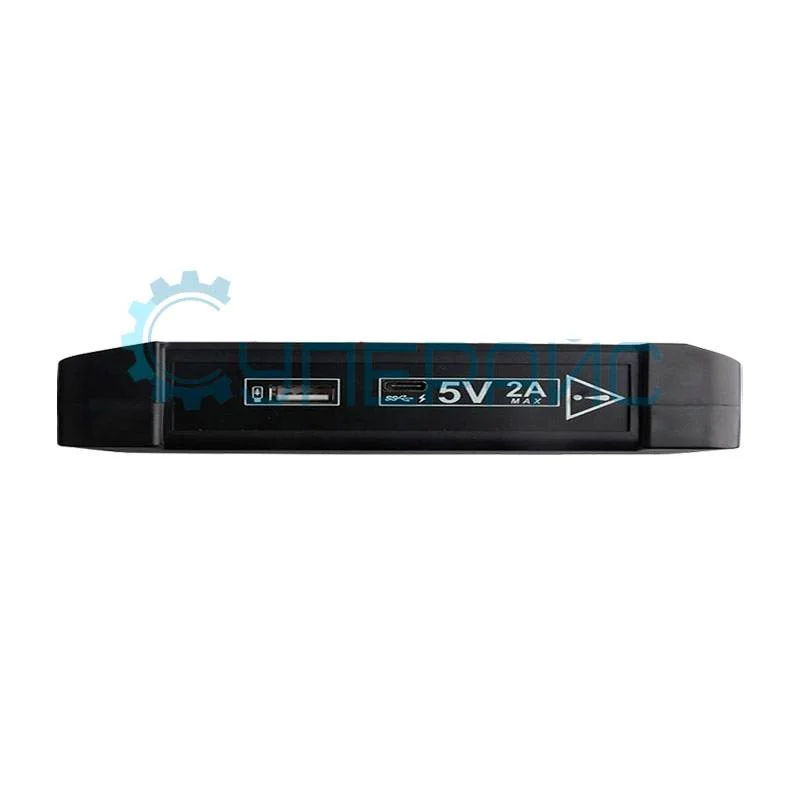

| Интерфейс | USB 2.0 Type-A, USB 3.0 Type-C (5 В / 2 А) |
| Память | поддерживает подключение внешнего USB накопителя |
| Поддержка языков | Китайский, Английский, Русский, Португальский, Испанский |
| Возможность регулировки яркости экрана | есть |
| Возможность сохранения осциллограмм | есть (скриншот) |
| Функция записи формы сигнала | 32 группы (поддерживает увеличение и уменьшение масштаба) |
| Функция автоматического отключения | есть |
| Габариты | 230 мм х 148 мм х 37 мм |
| Вес нетто | 600 г |

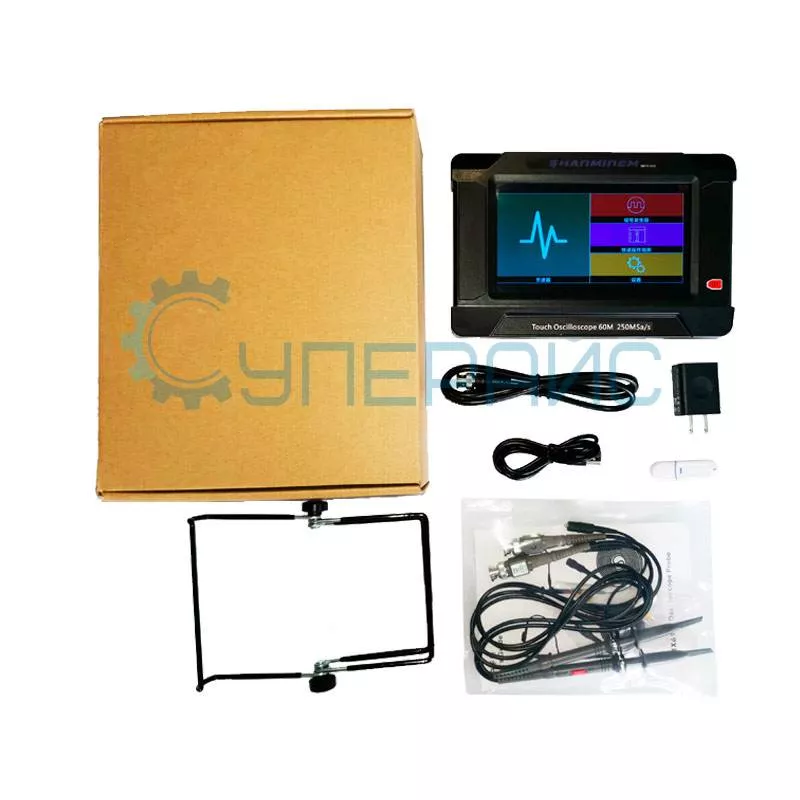

| Комплектация |
осциллограф JINHAN SMTO502S - 1 шт зонд P6100 - 2 шт кабель (BNC - BNC) - 1 шт подставка - 1 шт U - disk - 1 шт зарядное устройство - 1 шт (стандарт европейский и американский) кабель для передачи данных (Type-C) - 1 шт |
Документация и ПО JINHAN SMTO502S
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации двухканального осциллографа с генератором сигналов JINHAN SMTO502S
Язык:
Английский
Размер и тип:
1 021 КБ,
PDF
