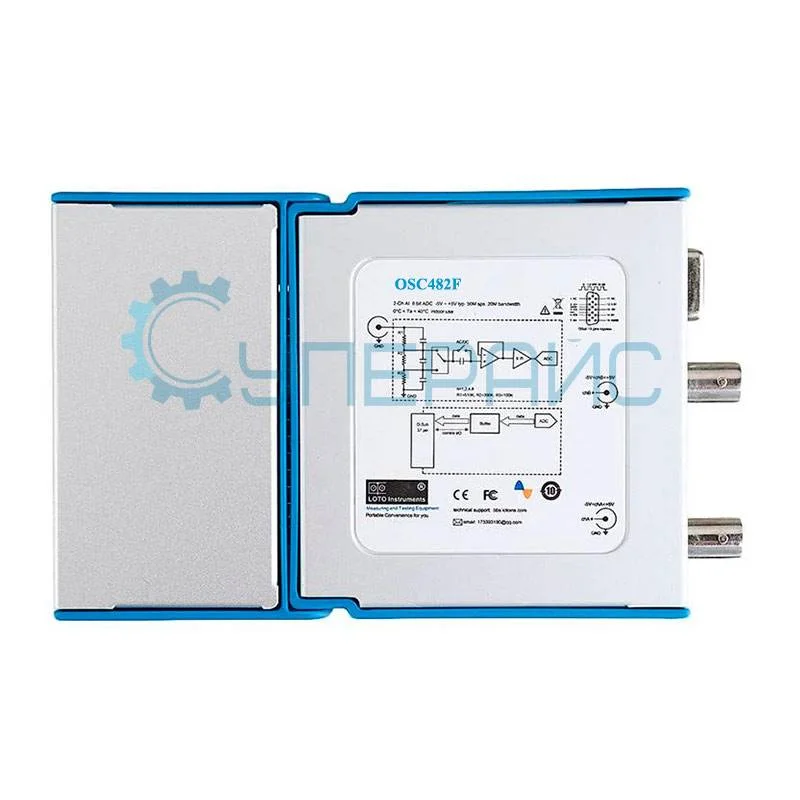

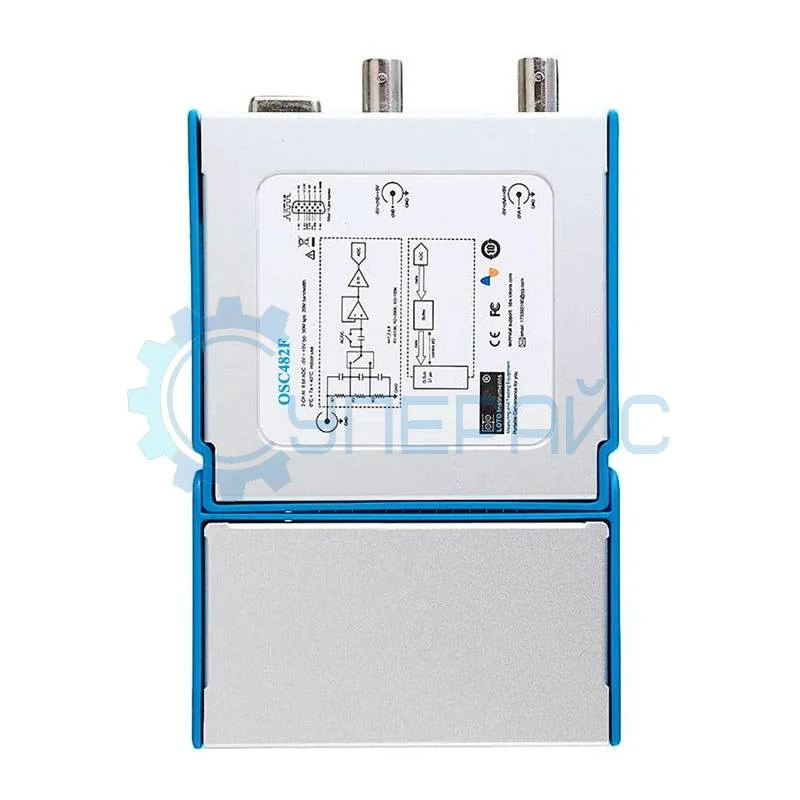

Двухканальный USB осциллограф-приставка LOTO OSC482F
Артикул (код товара): 6866
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
14 040 ₽
14 040 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
6866
Модель (серия)
OSC482F
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC482F
Общие данные
Артикул (код товара)
6866
Производитель (бренд)
Модель (серия)
OSC482F
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание LOTO Instruments OSC482F
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC482F
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
20 МГц |
||
|
Частота дискретизации |
50 МВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
|
Коэффициент развёртки |
50 нс / дел - 2 с / дел, в 19 диапазонах | ||
|
Глубина памяти |
512 КБ: ≤ 1 мкс / дел 1 КБ: 4 мкс / дел 2 КБ: 20 мкс / дел 32 КБ: 0,2 мс / дел ~ 5 мс / дел 64 КБ: 10 мс / дел 256 КБ: 100 мс / дел 512 КБ: 200 мс / дел 1 МБ: 0,5 с / дел 2 МБ: 1 с / дел 5 МБ: 2 с / дел |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - 13 бит | ||
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах | ||
|
Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 3,4 мВ / дел 100 мВ / дел - 6,4 мВ / дел 200 мВ / дел - 21 мВ / дел 500 мВ / дел - 32 мВ / дел |
||
| Система синхронизации | |||
| Режимы | по восходящему / нисходящему фронту | ||
| Тип | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 50% от размера захвата осциллограмм | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 КБ | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения, режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 МБ - 20 ГБ | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||
| Модуль генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 13 МГц | ||
| Выходной сигнал | синусоидальный, треугольный, прямоугольный | ||
| Амплитудный диапазон | 0 - 4 В | ||
| Амплитудное разрешение | 50 мВ | ||
| Амплитудный шум | 40 мВ - 80 мВ | ||
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
||
| Диапазон смещения постоянного тока | 0 - 4 В | ||
| Разрешение смещения постоянного тока | 100 мВ | ||
| Автоматическая развертка частоты | с помощью поддержки ПО | ||
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания | ||
| Модуль логического анализатора | |||
| Количество каналов | 4 | ||
| Уровень | TTL | ||
| Низкое входное напряжение | 0 - 0,8 В | ||
| Высокое входное напряжение | 2 - 3,3 В | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 238 - 253 мА | ||
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) | ||

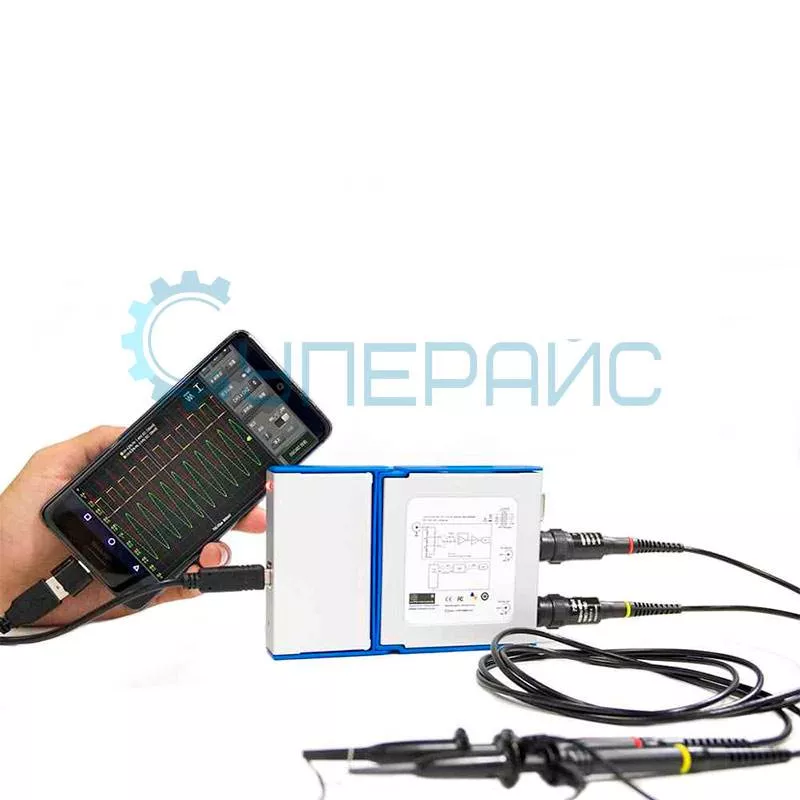

| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG | ||
| GPIO (интерфейс ввода/вывода) | 3I / O, вы можете использовать верхний и нижний уровни для управления запуском и остановкой программного обеспечения для ПК | ||
| Поддерживаемые протоколы | UART / RS-232, I²C, CAN | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты | 153 х 93 х 23 мм | ||
| Вес нетто | 210 г | ||

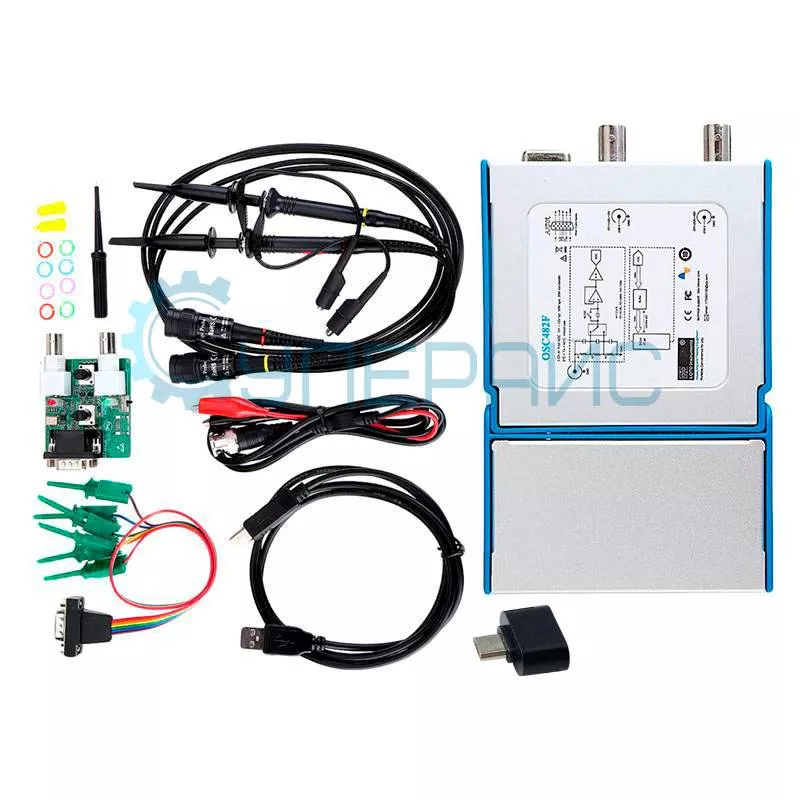

| Комплектация | USB осциллограф LOTO OSC482F - 1 шт | ||
|
|

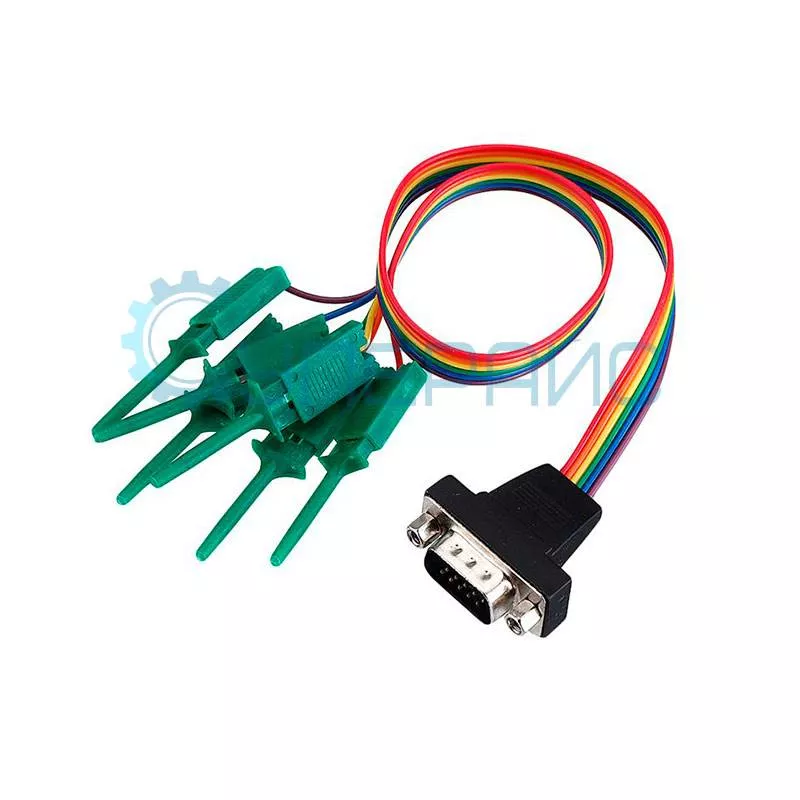

USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт OTG переходник micro USB - 1 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Модуль генератора сигналов LOTO S02 Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||

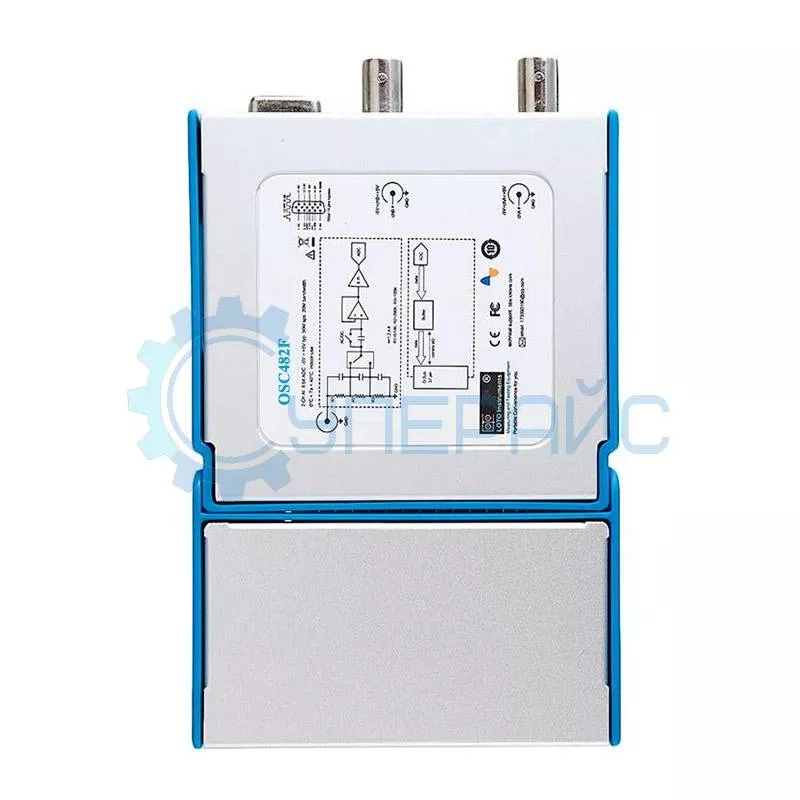

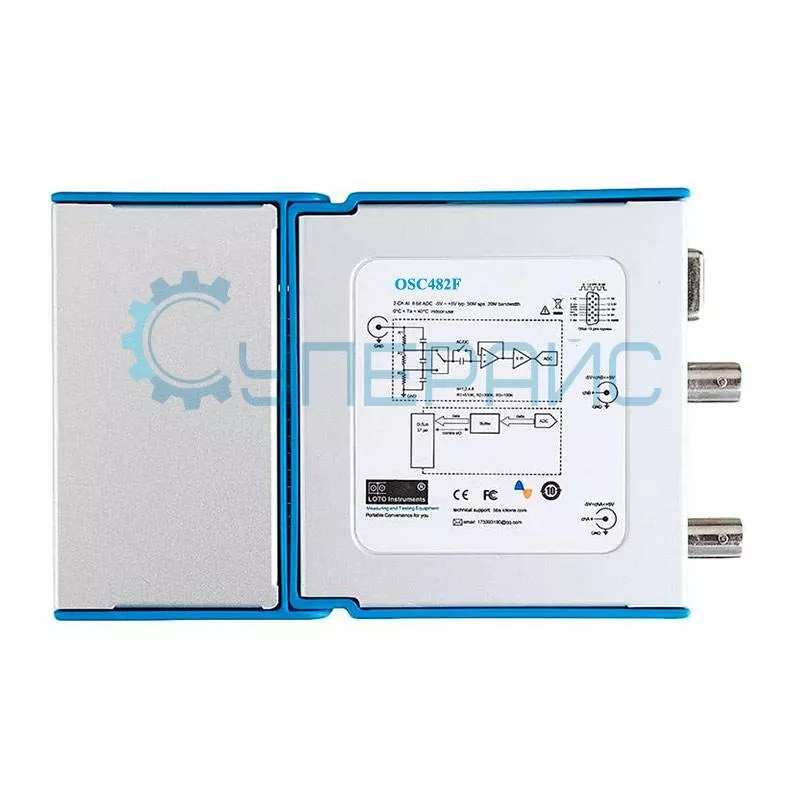

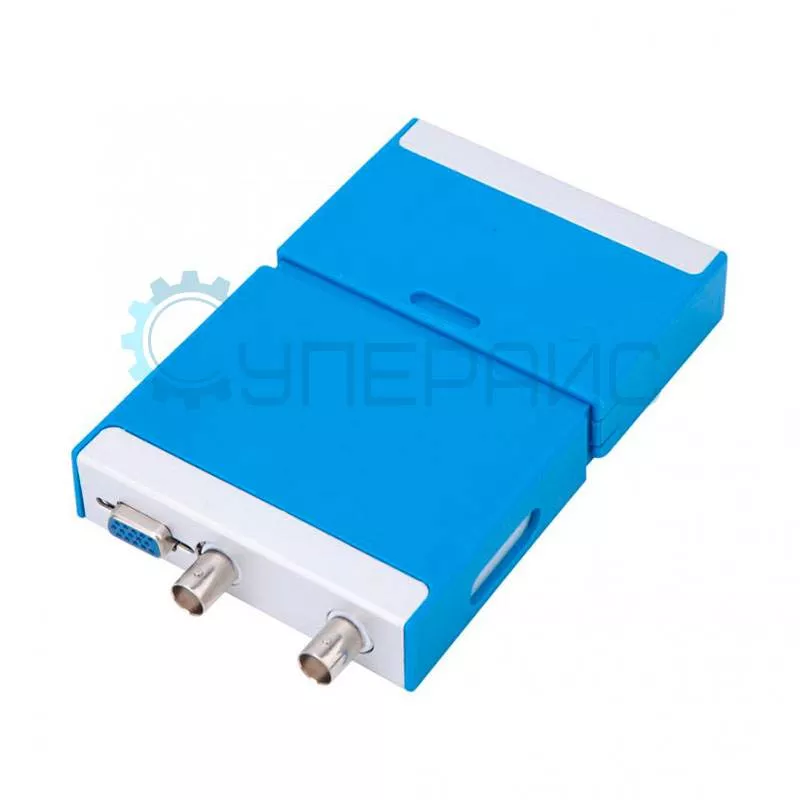

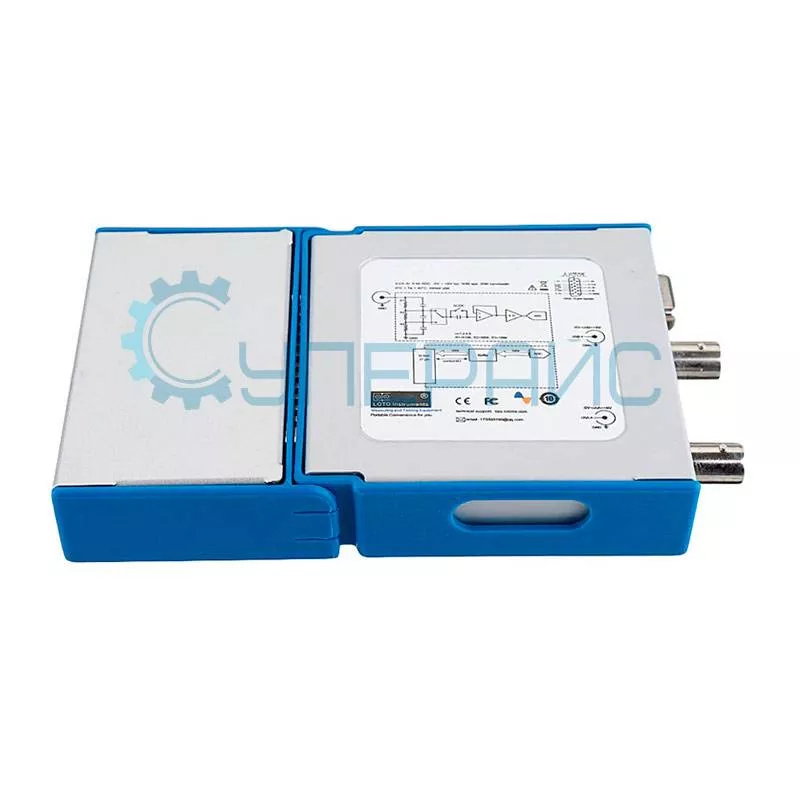

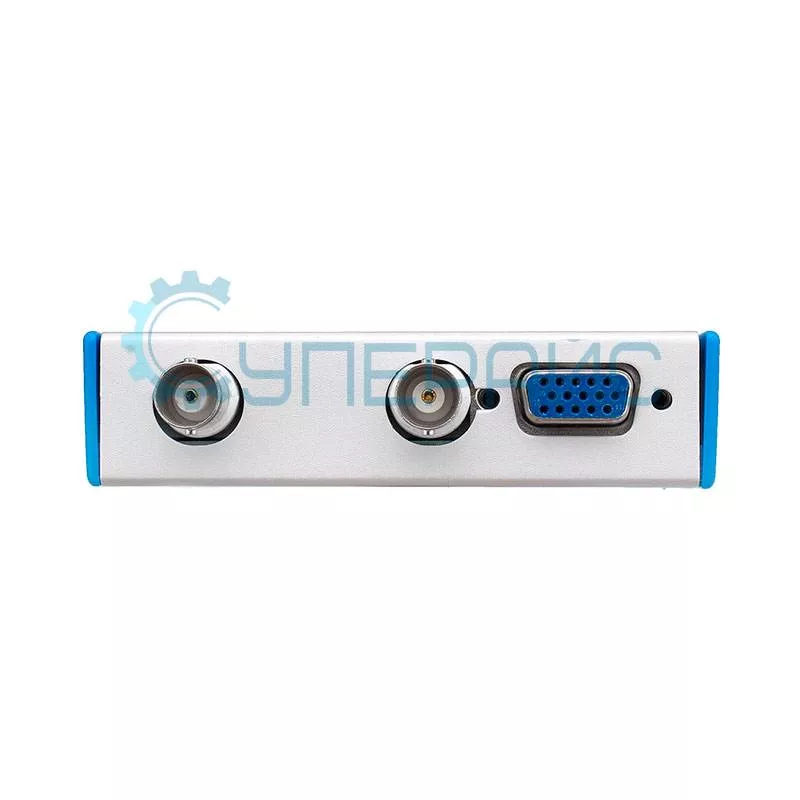

USB-осциллограф LOTO OSC482F
Двухканальный USB осциллограф-приставка LOTO OSC482F - это профессиональный прибор, предназначенный для исследования и анализа электрических сигналов. Он подключается к компьютеру через USB-порт и обладает полосой пропускания в 20 МГц и частота дискретизации 50 МВыб/с.
Устройство используется для мониторинга, диагностики и ремонтирования электронных устройств. У прибора два канала и встроенный генератор сигналов, что позволяет выполнять исследования сложных электрических систем. Для удобства пользователя приставка поставляется с функциональным программным обеспечением и подробными инструкциями по эксплуатации.
Документация и ПО LOTO Instruments OSC482F
Название
Язык
Версия
Размер и тип
Спецификация для USB осциллографа-приставки LOTO OSC482F
Язык:
Английский
Версия:
15.0
Размер и тип:
1.4 МБ,
PDF
Спецификация для двухканального USB осциллографа-приставки LOTO OSC482F
Язык:
Английский
Версия:
10.0
Размер и тип:
1.2 МБ,
PDF
Инструкция по эксплуатации программного обеспечения двухканального осциллографа LOTO OSC482F
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения двухканального осциллографа-приставки LOTO OSC482F
Язык:
Английский
Версия:
2.5.0
Размер и тип:
13.7 МБ,
RAR
RAR
Мобильное приложение для USB осциллографа-приставки LOTO OSC482F
Язык:
Английский
Размер и тип:
5.91 МБ,
RAR
RAR
Программное обеспечение для двухканального осциллографа-приставки LOTO OSC482F
Язык:
Английский
Размер и тип:
5.42 МБ,
RAR
RAR
Драйвер для двухканального осциллографа-приставки LOTO OSC482F
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
