Характеристики Hantek 6254BC
Общие данные
Основные характеристики
Встроенные функции и опции
Общие характеристики
Автомобильная диагностика
Телекоммуникации
Вертикальная система
Описание Hantek 6254BC
Технические характеристики Hantek 6254BC
| Полоса пропускания | 250 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х, 10000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
| Глубина памяти |
в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Математические функции | сложение, вычитание, умножение, деление |
| Система синхронизации | |
| Источник триггера | CH1, CH2, CH3, CH4 |

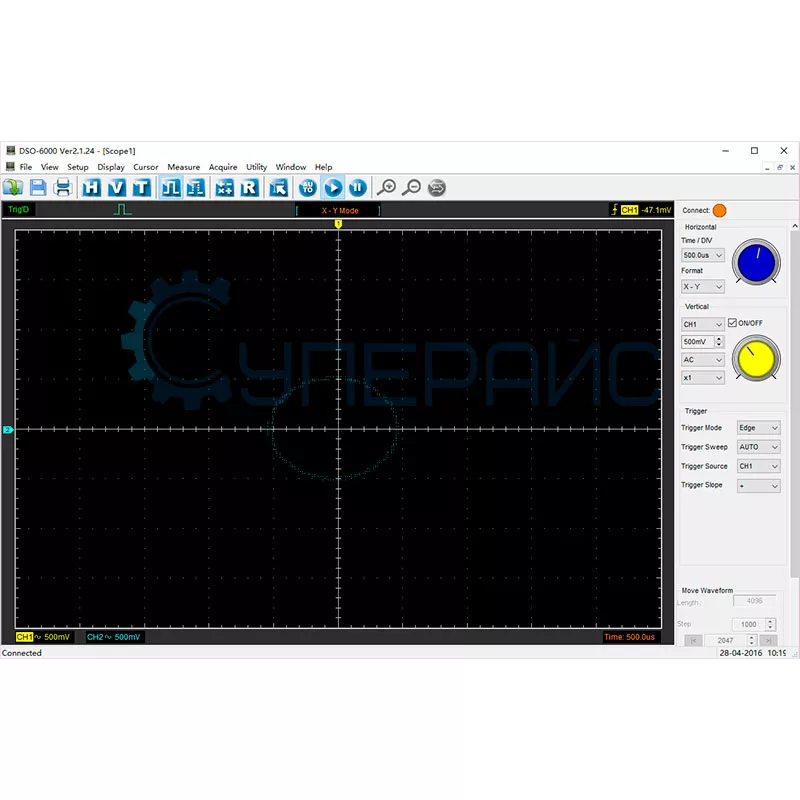

| Ввод оси X | CH1 |
| Ввод оси Y | CH2 |
| Сдвиг фазы | max 3 градуса |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический |
| Автоматические измерения | Частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |

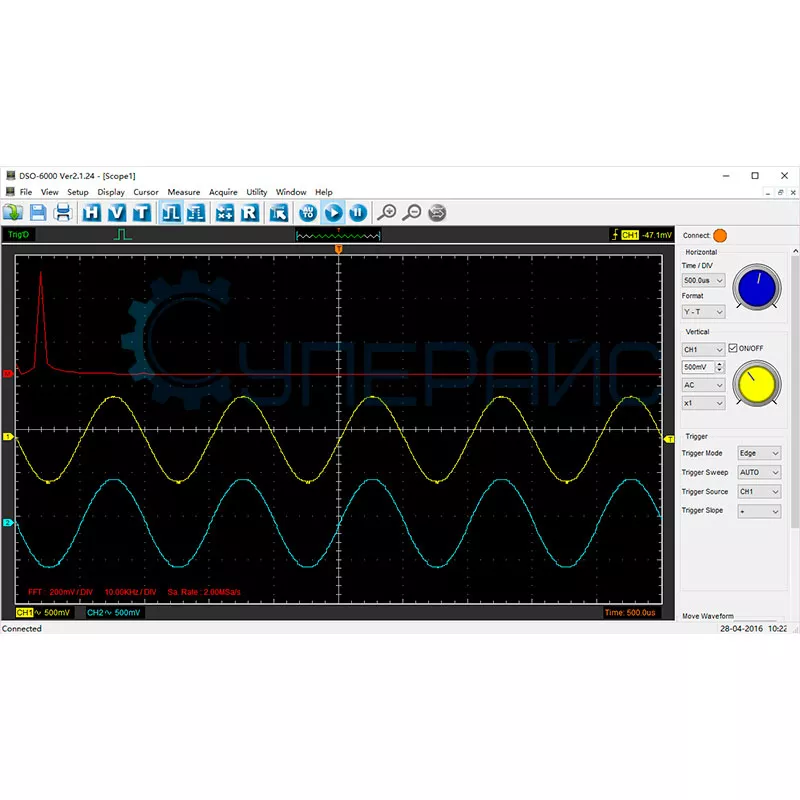

| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |
| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Габариты | 175 х 105 х 30 мм |
| Габариты упаковки | 235 x 170 x 75 мм |
| Вес | 875 г |

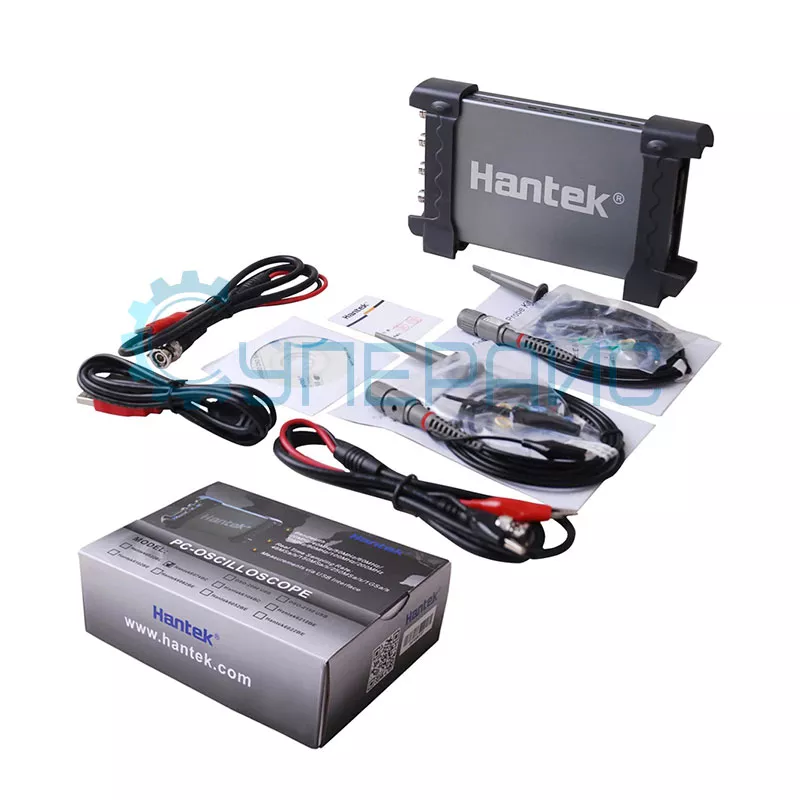

| Комплектация | USB осциллограф Hantek 6254BC - 1 шт |
|
USB кабель - 1 шт щупы для осциллографа - 2 шт зажимы-крокодилы с BNC соединением - 2 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
|
USB приставка Hantek 6254BC

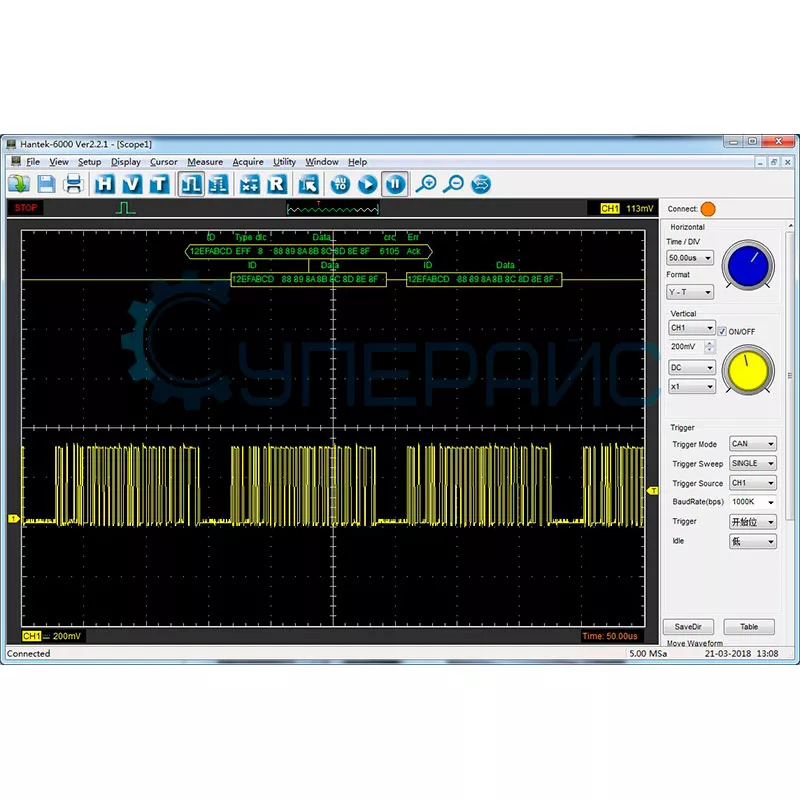

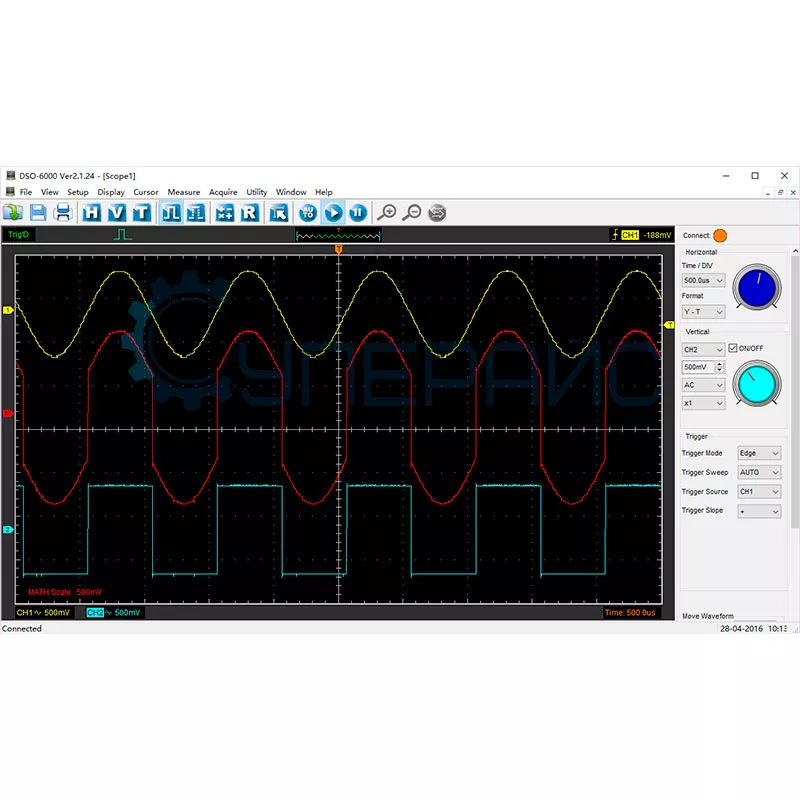

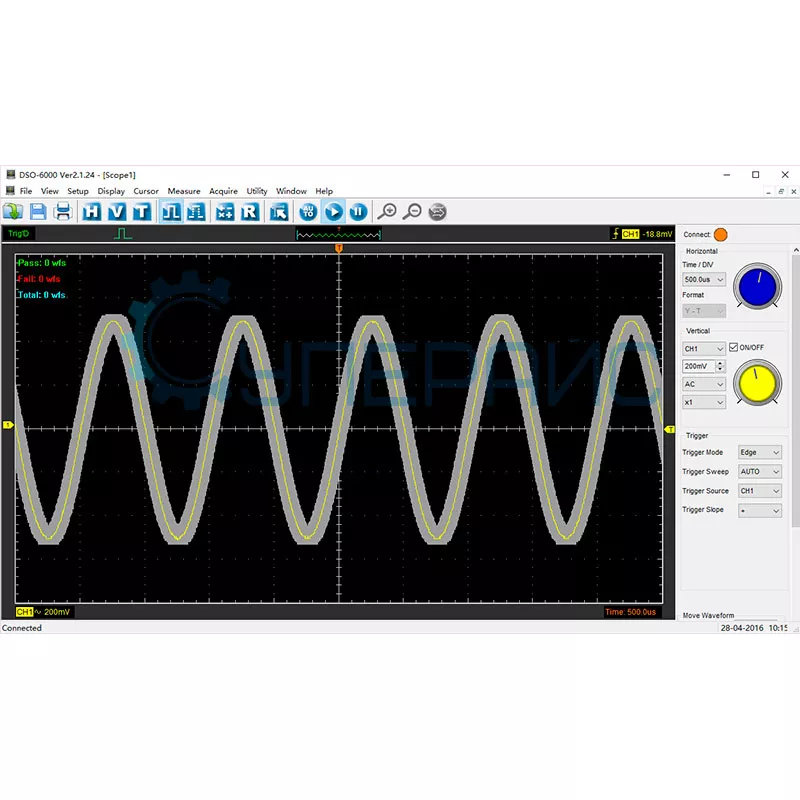

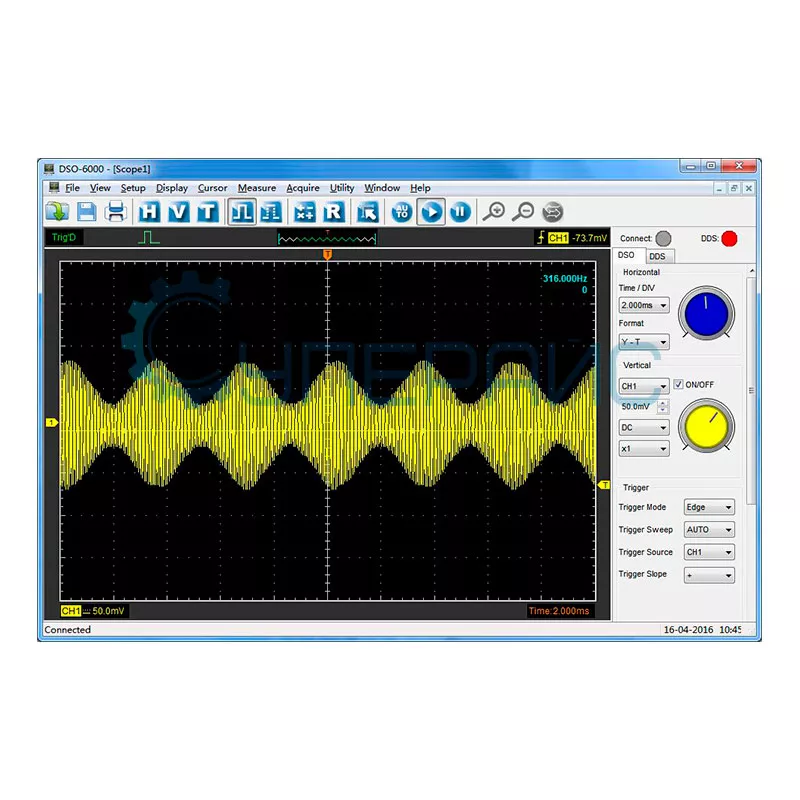

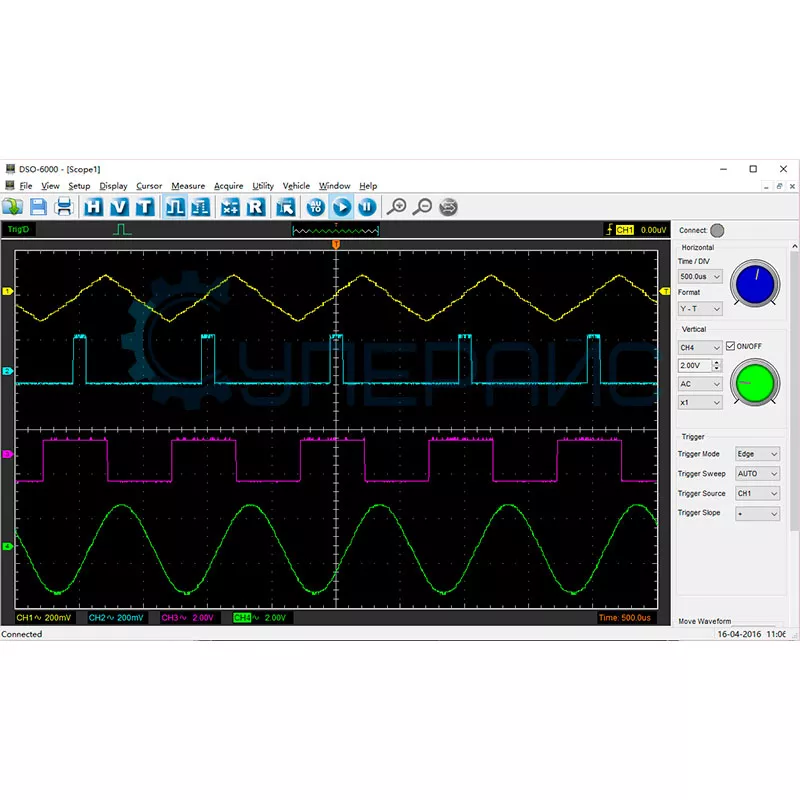

Цифровой виртуальный осциллограф фирмы Hantek из серии 6000BC. Измерительное устройство не имеет дисплея и кнопок для управления, за эти функции отвечает персональный компьютер или ноутбук, к которому подключается прибор посредством USB-интерфейса. Все действия с сигналом и его обработкой выполняются из программного обеспечения, установленного на ПК (ссылка для скачивания во вкладе «ДОКУМЕНТАЦИЯ И ПО»)
USB осциллограф поддерживает до 4 аналоговых каналов с полосой пропускания 250 МГц и частотой дискретизации 1000 МВыб/с.

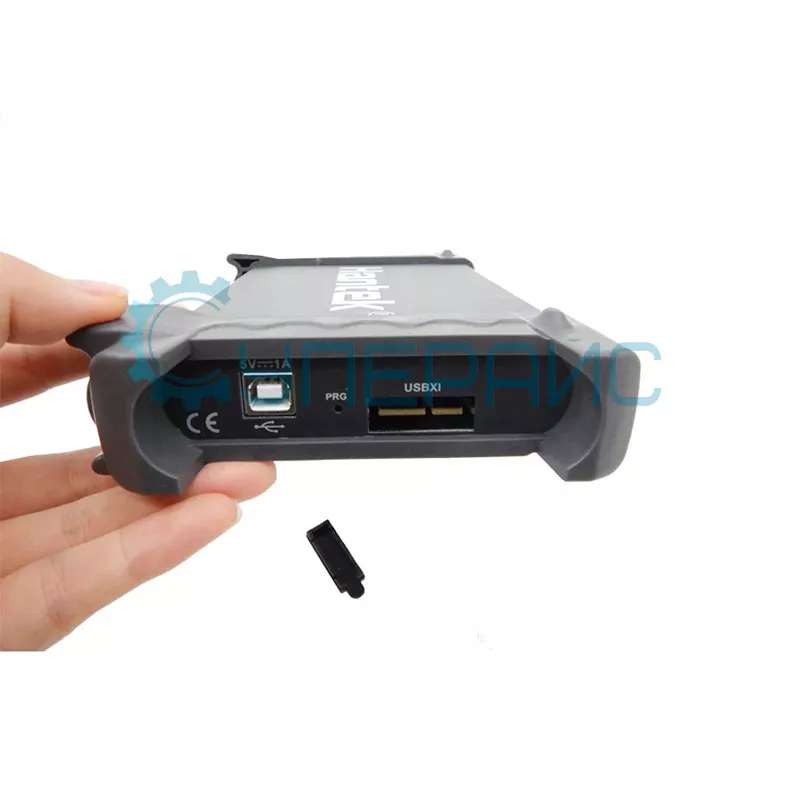

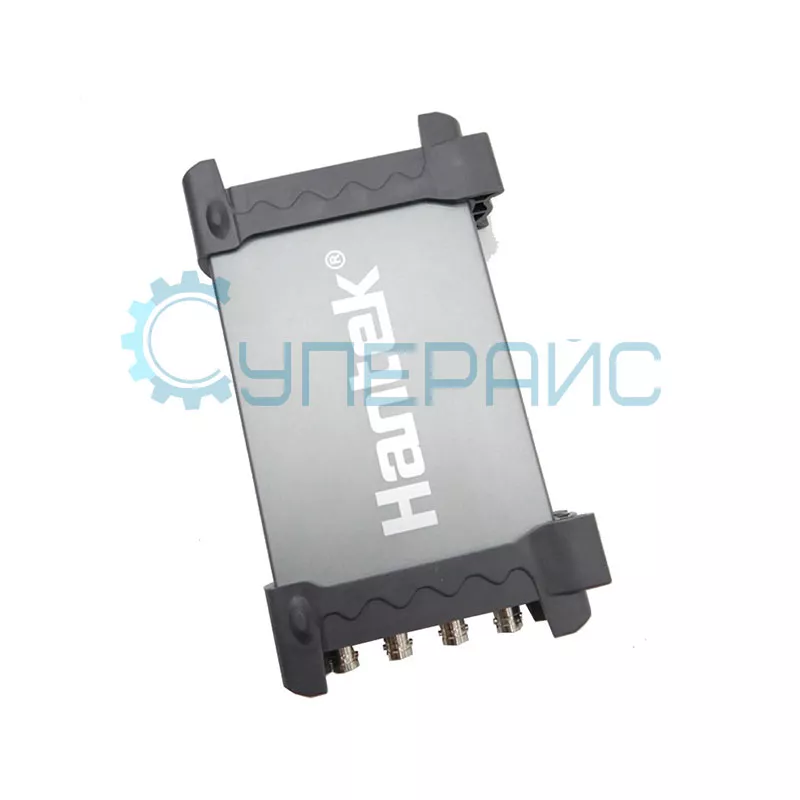

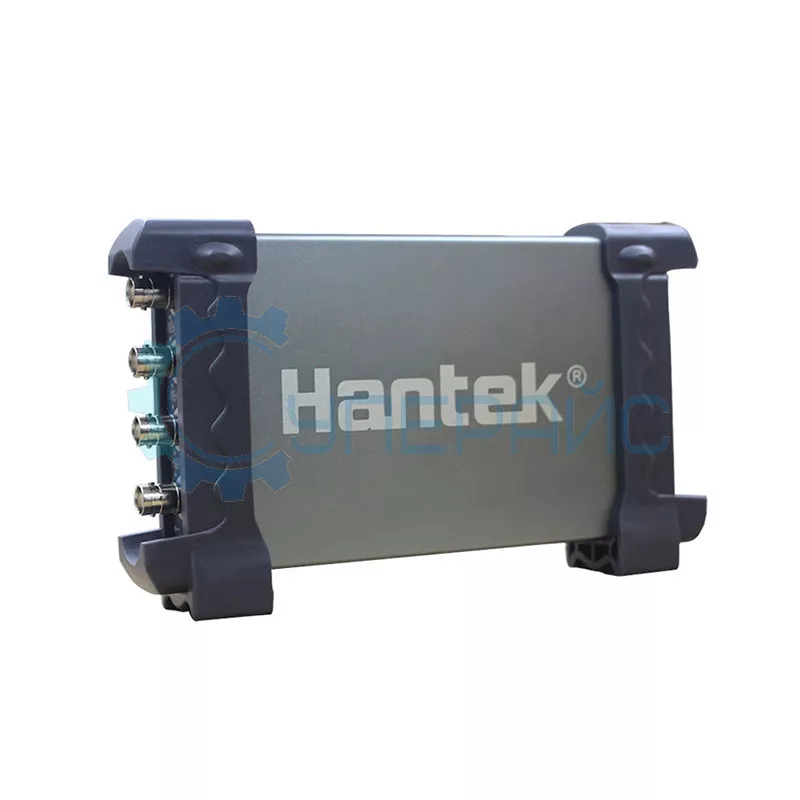

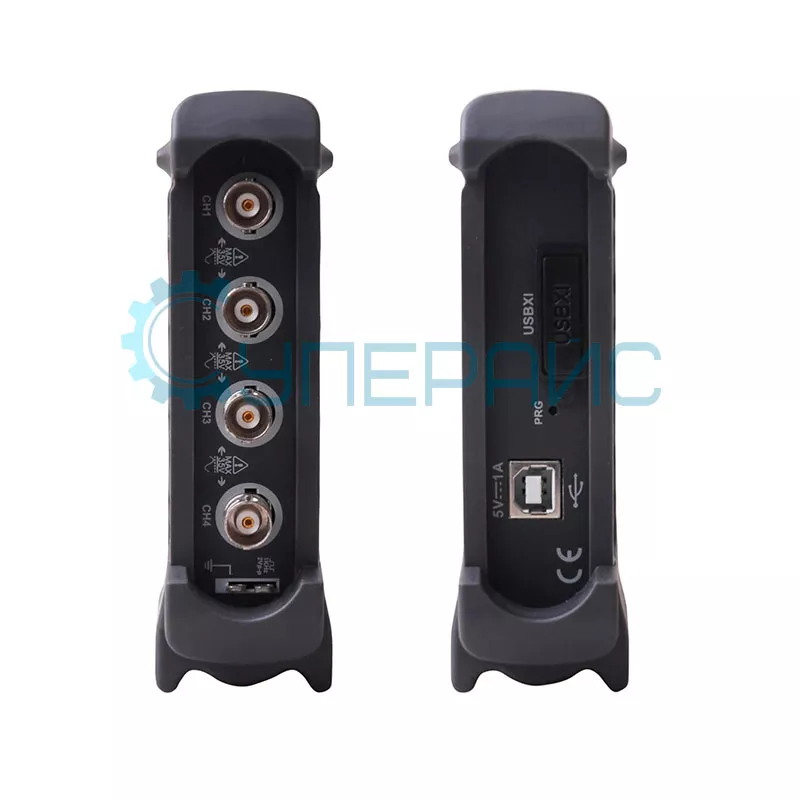

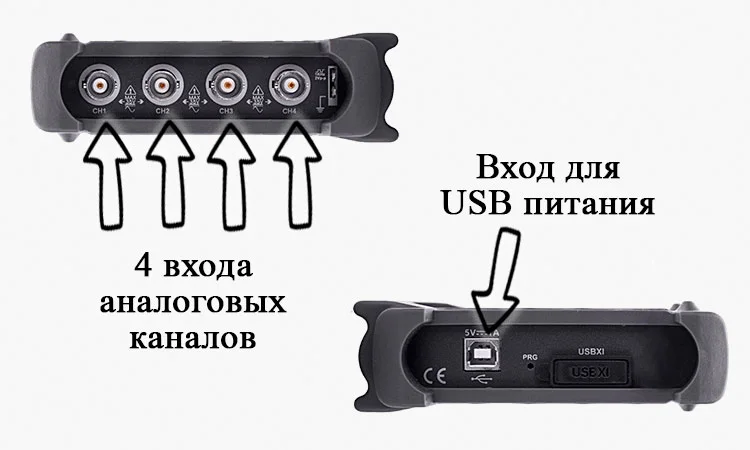

6254BC практичнее аналогичных настольный осциллографов, за счёт габаритов занимаемых на рабочем столе, всего 17,5 x 10,5 x 3 см. На самом корпусе прибора, по бокам располагаются четыре входа для каналов и 1 вход для подключения USB кабеля, который отвечает, как за соединение с компьютером, так и за питание устройства.
Обзорная таблица осциллографов Hantek серии 6004BC
| Характеристики | 6074BC | 6104BC | 6204BC | 6254BC |
| Полоса пропускания, МГц | 70 | 100 | 200 | 250 |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, ГВыб/с | 1 | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Интерфейс передачи данных | USB 2.0 | |||
| Питание | не требуется внешнего источника питания, питается от USB | |||
